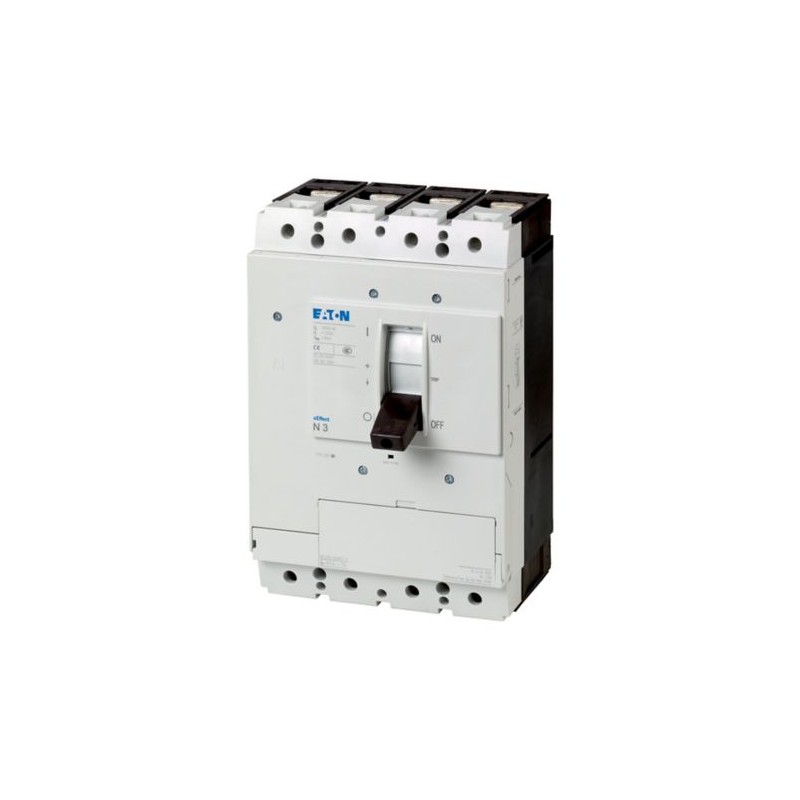

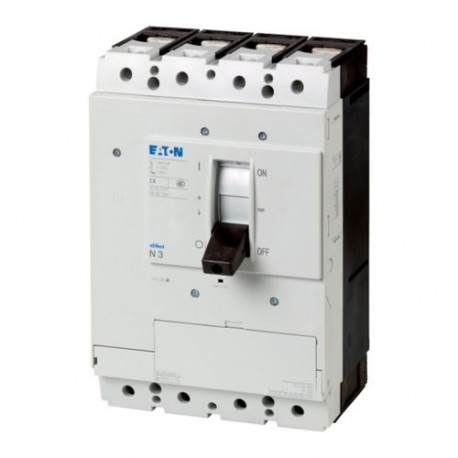

Interruptores-seccionadores
Tensão nominal de operação, max. [Ue]
1000 V DC
Nominal ininterrupta corrente de terminal jumpersa 40°
Quatrocentos
Nominal ininterrupta corrente de terminal jumpersa 65°
Quatrocentos
Nominal ininterrupta corrente de terminal jumpers
Valores nominal ininterrupta de corrente a 65 °C incluem os jumpers.
Categoria de utilização
DC-22A
Corrente operacional nominal [eue]DC 22-A [Ie]
400 A
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1250 V
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Nominal de curta duração admissível corrente
Nominal condicional de curto-circuito [kA]
Com back-up de fusível
2 x 250 A gR
Max. frequência de operação
60 Ops/h
Vida útil mecânica [Operações]
Quinze mil
Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Equipamento padrão
Conexão a parafuso
Rodada condutor de cobreCaixa de terminaisSólidos
2 x 16 mmDois
Rodada condutor de cobreCaixa de terminaisEncalhado
1 x (35 - 240)
2 x (25 - 120) mmDois
Rodada condutor de cobreTúnel de terminalEncalhadoEncalhado
1 x (25 - 185) mmDois
Rodada condutor de cobreTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Rodada condutor de cobreTerminais de parafusoDireto no switchSólidos
1 x 16
2 x 16 mmDois
Rodada condutor de cobreTerminais de parafusoDireto no switchEncalhado
1 x (25 - 240)
2 x (25 - 240) mmDois
Al condutores, Cu caboTúnel de terminalSólidos
1 x 16 mmDois
Al condutores, Cu caboTúnel de terminalEncalhadoEncalhado
1 x (25 - 185) mmDois
Al condutores, Cu caboTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
10 x 24 x 1,0 + 5 x 24 x 1,0
(2x) 8 x 24 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2x) 10 x 50 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
20 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
30 x 10 + 30 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 50) mm
