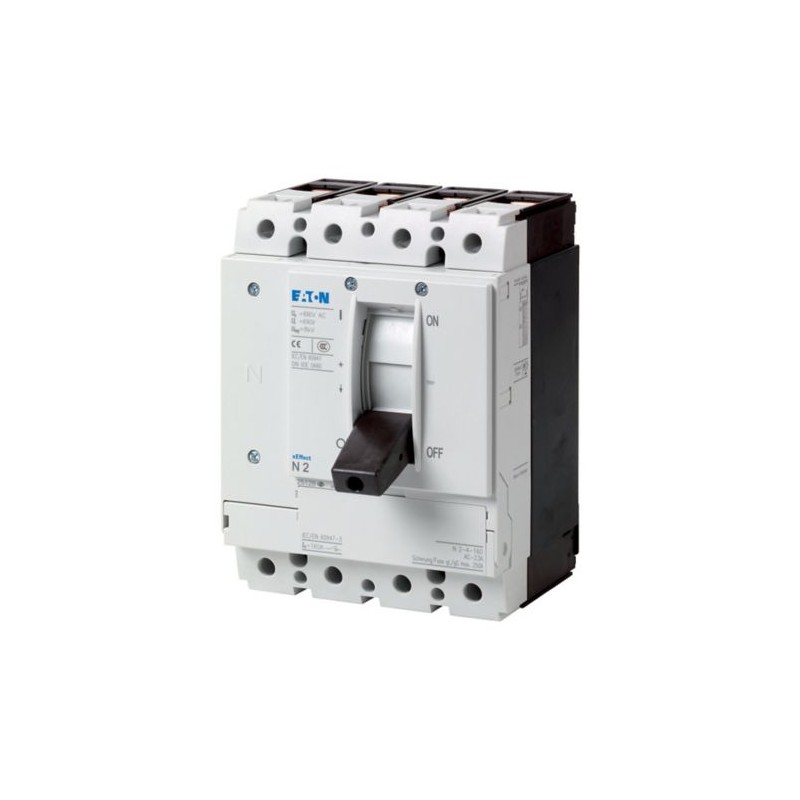

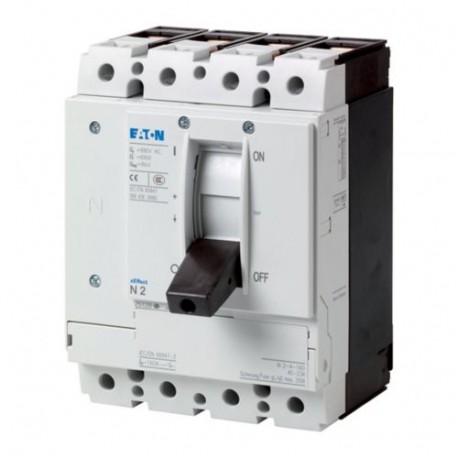

N2-4-200-S1-DC 127733 Y7-127733 EATON ELECTRIC Sezionatore di potenza 4p 200A 1000VDC
N2-4-200-S1-DC
127733
Y7-127733
EATON-MOELLER
Sezionatore di potenza 4p 200A 1000VDC
Sezionatore tipo N, 4P 200A, 1000VDC
Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 200A 1000VDC
Interruttori-sezionatori N.. Nella versione speciale per un massimo di 1500 V DC, la DC può essere utilizzata su 1 o 2 poli. Soddisfano le proprietà di isolamento anche per le reti IT messe a terra. Accessori come i kit di ponticelli, i terminali di collegamento e le maniglie di accoppiamento delle porte girevoli consentono l'installazione individuale in un'ampia varietà di sistemi di distribuzione. Interruttori ausiliari, sganciatori di tensione e operatori remoti facilitano la segnalazione e l'automazione. Note: Caratteristiche principali dell'interruttore, incluso l'azionamento positivo secondo IEC/EN 60204 e VDE 0113. Caratteristiche di isolamento secondo IEC/EN 60947-3 e VDE 0660. Tipo di terminale: per la commutazione a 2 poli è necessaria una connessione seriale in base alle possibilità di collegamento specificate. Vedi i kit di ponti accessori. L'interruttore non può essere combinato con unità a innesto/rimovibili e/o collegamento sul retro.
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM sezionatore
Sigla catalogo
127733
EAN
4015081251438
Lunghezza/profondità del prodotto
149 mm
Altezza prodotto
184 mm
Larghezza prodotto
140 mm
Peso prodotto
2.878 kg
Conformità
RoHS conform
Certificazione/i
IEC
Codice modello
N2-4-200-S1-DC
Specifiche del prodotto
Tipo
Sezionatore DC Sezionatore
Caratteristiche speciali
EC/EN 60947-3 CCC Cina Certificazione Obbligatoria Caratt. dell’interr. princ. che includono comando posit. conforme a IEC/EN 60204 e VDE 0113. Caratteristiche isolanti conformi a IEC/EN 60947-3 e VDE 0660. I sez. N possono essere combinati con sganc. a lancio di corr. e contatti aus. NZM...-XU, NZM...-XA e con il comando a dist. NZM...-XR... Per commut. in DC, tutti i 4 contatti devono essere coll. in serie. Consultare le inform. sugli access. del kit del pontic. Fornito di serie: Morsetto a mantello per colleg. a bullone opz. Quando si lavora con sistemi non colleg. a terra (ad es. sistemi IT), l’install. deve garantire che un doppio guasto a terra sia imposs. L’interr. non è comp. con disp. rimovibili/estraibili e/o con il colleg. sul lato post. N4-4-...-S15-DC alim. e deriv. solo dal basso. Durata, meccanica: di cui max 50% apertura per shunt/sganciatore di min. tensione Corrente nom. = corr. nom. ininterr.: 200 A I valori di corr. nom. ininterr. a 65 °C includono i pontic.
Applicazione
Aree aperte Edifici di servizio
Valore nominale intensità di corrente
200 A
Tensione nominale
1000 V - 1000 V
Tipo di telaio dell'interruttore automatico di potenza
N2
Caratteristiche
Funzionamento a distanza con sganciatori a lancio di corrente/comando a distanza
Esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Comando a motore opzionale
Esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Comando a motore opzionale
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Messa a terra
Apparecchio da incasso, tecnica a installazione fissa
Installazione del quadro di distribuzione
Fisso
Montaggio intermedio
Apparecchio da incasso, tecnica a installazione fissa
Installazione del quadro di distribuzione
Fisso
Montaggio intermedio
Dissipazione apparecchiature, dipendente da corrente
42 W
Categoria d'uso
DC-22 A
Corrente nominale ammissibile di breve durata (lcw)
3,6 kA
Grado di protezione
IP20
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Corrente nominale (Iu) a 40°C con ponticelli sui morsetti
200 A
Corrente nominale (Iu) a 65°C con ponticelli sui morsetti
200 A
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Tensione nominale di isolamento (Ui)
1250 V
Potenza nominale di esercizio in AC-23, 400 V
0 kW
Potenza nominale di esercizio in AC-3, 400 V
0 kW
Posizioni interruttore
I, +, 0
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
200 A (DC 22-A)
Grado di protezione (IP), parte frontale
IP20
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 8 segmenti da 15,5 mm x 0,8 mm (2x) sul morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Max. 8 segmenti da 15,5 mm x 0,8 mm (2x) sul morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Colore maniglia Multiriga
Nero
Funzioni
sganciatore di tensione opzionale
Applicazioni fotovoltaiche
bloccabile
Sezionatore di potenza/Interruttore generale
Applicazioni fotovoltaiche
bloccabile
Sezionatore di potenza/Interruttore generale
Numero di interruttori
1
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Corrente di cortocircuito condizionale nominale con fusibile di backup
200 AgR
15 kA a 1000 V
15 kA a 1000 V
Tensione nominale di esercizio (Ue), AC - max
0 V
Corrente nominale di esercizio per dissipazione specifica (In)
200 A
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente permanente nominale in AC-23, 400 V
0 A
Corrente nominale ammissibile di breve durata (t = 1 s)
3.6 kA
Potenza di commutazione a 400 V
0 kW
Tipo di maniglia
Leva a bilanciere
Numero di attivazioni all’ora - max
120
Morsetti standard
Morsetto a vite
Fusibili di protezione da cortocircuito - max
200 A gR
Capacità morsetti (busbar in rame)
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
M8 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
4 mm² - 16 mm² (2x) sul morsetto a mantello
4 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
4 mm² - 16 mm² (1x) sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
4 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
4 mm² - 16 mm² (1x) sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a mantello
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 0 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 0 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 3.6 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 0 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 0 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 140 mm |
| altezza (EF000040) | 184 mm |
| profondità (EF000049) | 149 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| N2-4-200-S1-DC Y7-127733 127733 ES_154940.pdf | 8 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
