> EATON - MOELLER series>Interruptores Automáticos Caja Moldeada NZM >N2-4-200-S1-DC 127733 Y7-127733 ELECTRIC Interruptor seccionador N, 4P 200A, 1000VDC
ANUNCIAR
Anterior producto Siguiente producto

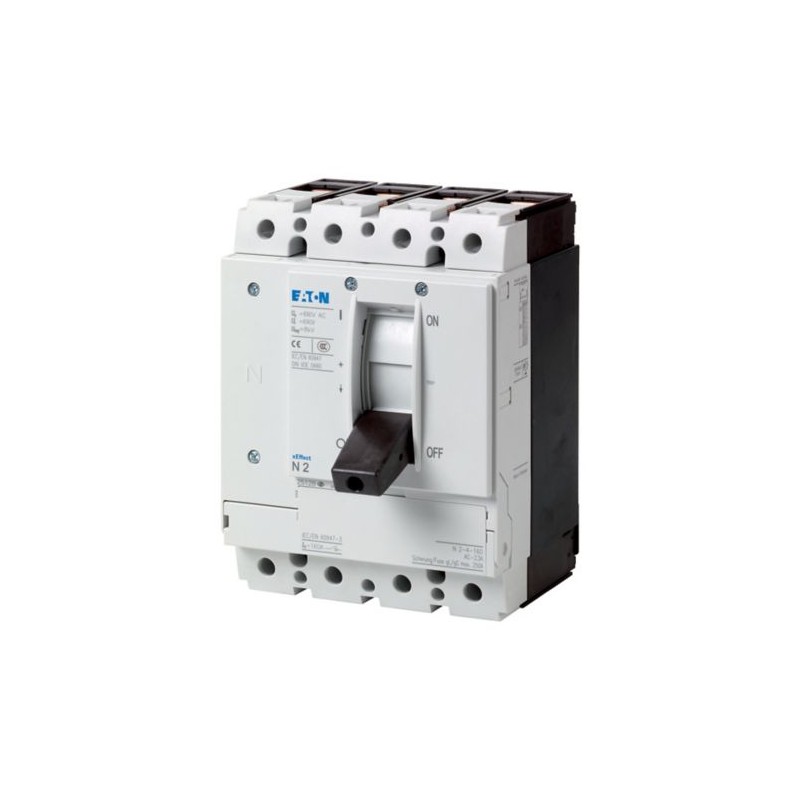

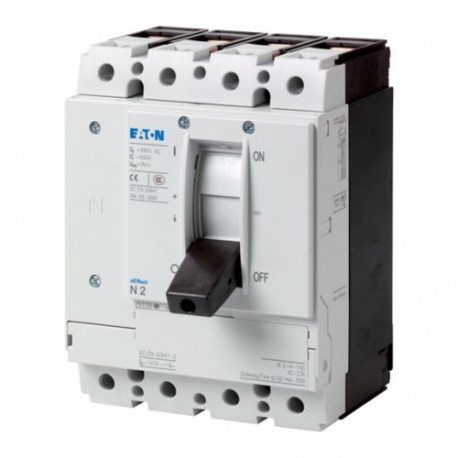

N2-4-200-S1-DC 127733 Y7-127733 EATON ELECTRIC Interruptor seccionador N, 4P 200A, 1000VDC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

N2-4-200-S1-DC 127733 Y7-127733 EATON ELECTRIC Interruptor seccionador N, 4P 200A, 1000VDC

N2-4-200-S1-DC

127733

Y7-127733

EATON-MOELLER

Int. seccionador tipo N, 4P 200A, 1000VDC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 200A 1000VDC

Interruptores-seccionadores N.. En la versión especial para hasta 1500 V CC, se puede utilizar CC en 1 o 2 polos. Cumplen con las propiedades de aislamiento incluso para redes IT conectadas a tierra. Los accesorios, como los kits de puente, los terminales de conexión y las manijas giratorias de acoplamiento de puertas, permiten la instalación individual en los sistemas de distribución más variados. Los interruptores auxiliares, los liberadores de voltaje y los operadores remotos facilitan la señalización y la automatización. Notas: características principales del interruptor, incluido el accionamiento positivo según IEC/EN 60204 y VDE 0113. Características de aislamiento según IEC/EN 60947-3 y VDE 0660. Tipo de terminal: se requiere una conexión en serie para la conmutación de 2 polos de acuerdo con las posibilidades de conexión especificadas. Ver accesorios kits de puentes. El interruptor no se puede combinar con unidades enchufables / extraíbles y / o conexión en la parte trasera.

Más detalles


Componentes industriales de baja tensión > Seccionador

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $1,106.18
Precio unitario: $1,106.18
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
127733
EAN
4015081251438
Product Length/Depth
149 mm
Product Height
184 mm
Product Width
140 mm
Product Weight
2.878 kg
Compliances
RoHS conform
Certifications
IEC
Model Code
N2-4-200-S1-DC

Datos técnicos - eléctricos

Voltage rating
1000 V - 1000 V
Rated operating voltage (Ue) at AC - max
0 V
Rated insulation voltage (Ui)
1250 V
Current rating (Iu) at 40°C with terminal jumpers
200 A
Current rating (Iu) at 65°C with terminal jumpers
200 A
Rated operational current
200 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated conditional short-circuit current with back-up fuse
200 AgR
15 kA at 1000 V
Rated short-time withstand current (Icw)
3.6 kA
Rated short-time withstand current (t = 1 s)
3.6 kA
Amperage Rating
200 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
200 A gR
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Datos técnicos - comunicación

Current rating (Iu) at 40°C with terminal jumpers
200 A
Current rating (Iu) at 65°C with terminal jumpers
200 A
Rated operational current
200 A (DC 22-A)
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current with back-up fuse
200 AgR
15 kA at 1000 V
Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
3.6 kA
Rated short-time withstand current (t = 1 s)
3.6 kA
Amperage Rating
200 A
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
200 A gR
Electrical connection type of main circuit
Screw connection
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
DC-22 A
Overvoltage category
III
Pollution degree
3

Datos técnicos - mecánicos

Mounting Method
Ground mounting
Built-in device fixed built-in technique
Distribution board installation
Fixed
Intermediate mounting
Degree of protection
IP20
Degree of protection (IP), front side
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black
Switch positions
I, +, 0
Lifespan, mechanical
20000 operations

ETIM for 127733 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) Sí
Ejecución como interruptor de mantenimiento/reparación (EF006986) Sí
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) Sí
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 0 V
Tensión nominal de funcionamiento (EF001435) 1000 V
Corriente permanente asignada a AC-23, 400 V (EF011777) 0 A
Corriente permanente asignada con AC-21, 400 V (EF009165) 0 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0 kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 3.6 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 0 kW
Poder de corte a 400 V (EF009166) 0 kW
Corriente nominal de cortocircuito condicional Iq (EF001444) 0 kA
Número de polos (EF001391) 4
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) Sí
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) Sí
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) Sí
Apto para montaje intermedio (EF007264) Sí
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Palanca de balancín
Interbloqueable (EF006281) Sí
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Con cableado premontado (EF016444) No
Grado de protección (IP), frontal (EF003118) IP20
Grado de protección (NEMA) (EF011959) Otros
Anchura (EF000008) 140 mm
Altura (EF000040) 184 mm
Profundidad (EF000049) 149 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
N2-4-200-S1-DC Y7-127733 127733 ES_154940.pdf 8 Mbytes N2-4-200-S1-DC Y7-127733 127733 ES_154940.pdf
