> EATON - MOELLER>Sezionatori e interruttori a camme>T0-1-8295/XZ 009760 ELECTRIC Commutatore, 1p, Ie 12A, 45°, ad impulso, interruttore di riserva, fissag..
Prodotto precedente Prodotto successivo

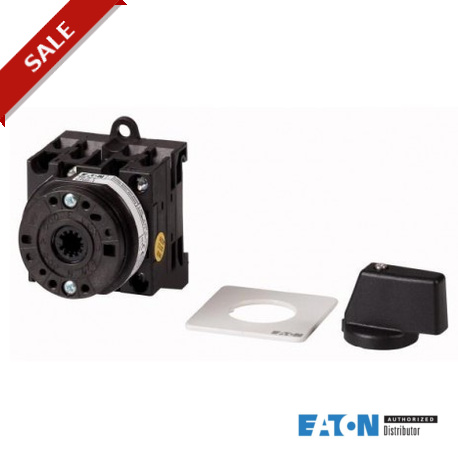

T0-1-8295/XZ 009760 EATON ELECTRIC Commutatore, 1p, Ie 12A, 45°, ad impulso, interruttore di riserva, fissag.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T0-1-8295/XZ 009760 EATON ELECTRIC Commutatore, 1p, Ie 12A, 45°, ad impulso, interruttore di riserva, fissag..

T0-1-8295/XZ

009760

EATON-MOELLER

Commutatore, 1p, Ie=12A, 45°, ad impulso, interruttore di riserva, fissaggio a pavimento

Interruttore a camme secondo IEC/EN60947, grandezza T0, senza maniglia, fissaggio a vite a scatto-pavimento, gruppo di continuità Iu 20A, tensione nominale di esercizio Ue 690V, accessori fornibili secondo le informazioni del catalogo Interruttore a camme a T. Esecuzioni generali: alloggiamento aggiuntivo in materiale isolante, montaggio a incasso, montaggio centrale, montaggio posteriore Quadro di servizio IVS.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch di controllo

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Programma di fornitura
Assortimento
 apparecchio di comando
Rilevatore tipo
 T0
Contatti
 2
Forma costruttiva
 a comando rinviato
Interruttore base
Simbolo circuitale
Angolo di manovra
 ° 45
Nr. targhetta frontale
Potenza nominale d'impiego AC-23A, 50 - 60 Hz
400 V
 P kW 5.5
Corrente nominale ininterrotta
 Iu A 20
Numero delle unità costruttive
 Unità costruttiva/e 1
Dati tecnici
Generalità
Conformità alle norme
 IEC/EN 60947, VDE 0660, IEC/EN 60204
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
 Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambiente
a giorno
 °C -25 - +50
in custodia
 °C -25 - +40
Categoria di sovratensione/grado di inquinamento
 III/3
Tensione nominale di tenuta ad impulso
 Uimp V AC 6000
Resistenza agli urti
 g 15
Posizione di montaggio
 facoltativa
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
 Protezione contro i contatti delle dita e del dorso della mano
Contatti relè
Parametri elettrici
Tensione nominale di impiego
 Ue V AC 690
Corrente nominale ininterrotta
 Iu A 20
Nota sulla corrente nominale ininterrotta Iu
 La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12
A PARTIRE DA 25 % ED
 x Ie 2
A PARTIRE DA 40 % ED
 x Ie 1.6
A PARTIRE DA 60 % ED
 x Ie 1.3
Resistenza al corto circuito
con fusibili portata max.
 A gG/gL 20
Resistenza alla corrente di breve durata (Corrente 1-s)
 Icw Aeff 320
Nota sulla corrente nominale ammissibile di breve durata Icw
 Corrente 1 secondo
Corrente di cortocircuito
 Iq kA 6
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
 A 130
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3
 A
230 V
 A 100
400/415 V
 A 110
500 V
 A 80
690 V
 A 60
Sezionamento sicuro secondo EN 61140
tra i contatti
 V AC 440
Perdite per effetto joule per contatto con Ie
 W 0.6
Dissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
 W 0.6
Durata meccanica
 Manovre x 106 >0.4
Frequenza di manovra massima
 Manovre/h 1200
Tensione alternata
AC-3
Potenza nominale d'impiego interruttore motore
 P kW
220V 230V
 P kW 3
230 V stella-triangolo
 P kW 5.5
400 V 415 V
 P kW 5.5
400 V stella-triangolo
 P kW 7.5
500 V
 P kW 5.5
500 V stella-triangolo
 P kW 7.5
690 V
 P kW 4
690 V stella-triangolo
 P kW 5.5
Corrente nominale d'impiego, interruttori per motori
230 V
 Ie A 11.5
230 V stella-triangolo
 Ie A 20
400V 415 V
 Ie A 11.5
400 V stella-triangolo
 Ie A 20
500 V
 Ie A 9
500 V stella-triangolo
 Ie A 15.6
690 V
 Ie A 4.9
690 V stella-triangolo
 Ie A 8.5
AC-21A
Corrente nominale d'impiego interruttori di potenza
440 V
 Ie A 20
AC-23A
Potenza nominale d'impiego AC-23A, 50 - 60 Hz
 P kW
230 V
 P kW 3
400 V 415 V
 P kW 5.5
500 V
 P kW 7.5
690 V
 P kW 5.5
Corrente nominale d'impiego, interruttori per motori
230 V
 Ie A 13.3
400 V 415 V
 Ie A 13.3
500 V
 Ie A 13.3
690 V
 Ie A 7.6
Tensione continua
DC-1, Interruttori di manovra L/R = 1 ms
Corrente nominale di impiego
 Ie A 10
Tensione su ogni contatto da inserire in serie
 V 60
DC-21A
 Ie A
Corrente nominale di impiego
 Ie A 1
Contatti
 Numero 1
DC-23A, interruttori motore L/R = 15 ms
24 V
Corrente nominale di impiego
 Ie A 10
Contatti
 Numero 1
48 V
Corrente nominale di impiego
 Ie A 10
Contatti
 Numero 2
60 V
Corrente nominale di impiego
 Ie A 10
Contatti
 Numero 3
120 V
Corrente nominale di impiego
 Ie A 5
Contatti
 Numero 3
240 V
Corrente nominale di impiego
 Ie A 5
Contatti
 Numero 5
DC-13, Interruttori di comando L/R = 50 ms
Corrente nominale di impiego
 Ie A 10
Tensione su ogni contatto da inserire in serie
 V 32
Affidabilità dei contatti per 24 V DC, 10 mA
 Probabilità di errore HF < 10-5, < 1 interruzione su 100000 manovre
Sezioni di collegamento
rigido o semirigido
 mm2 1 x (1 - 2,5)
2 x (1 - 2,5)
Flessibile con puntalino secondo DIN 46228
 mm2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)
Vite di collegamento
 M3,5
Max. forza di serraggio
 Nm 1
Parametri tecnici di sicurezza
Note
 B10dValori secondo EN ISO 13849-1, tabella C1
Dati tecnici secondo ETIM 6.0
Type of switch
 Reverser
Number of poles
 1
Max. rated operation voltage Ue AC
 V 690
Rated permanent current Iu
 A 20
Number of switch positions
 2
With 0 (off) position
 No
With retraction in 0-position
 No
Device construction
 Built-in device
Width in number of modular spacings
 0
Suitable for ground mounting
 Yes
Suitable for front mounting 4-hole
 No
Suitable for distribution board installation
 No
Suitable for intermediate mounting
 Yes
Complete device in housing
 No
Type of control element
 -
Front shield size
 48x48 mm
Degree of protection (IP), front side
 IP00
Ulteriori informazioni sul prodotto (link)

ETIM for 009760 Apparecchi elettrici a bassa tensione (EC002611)
Caratteristica Valore
con posizione zero (EF001416) No
con ritorno in posizione zero (EF002428) No
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-1-8295/XZ 009760 009760.pdf 211 Kbytes T0-1-8295/XZ 009760 009760.pdf
