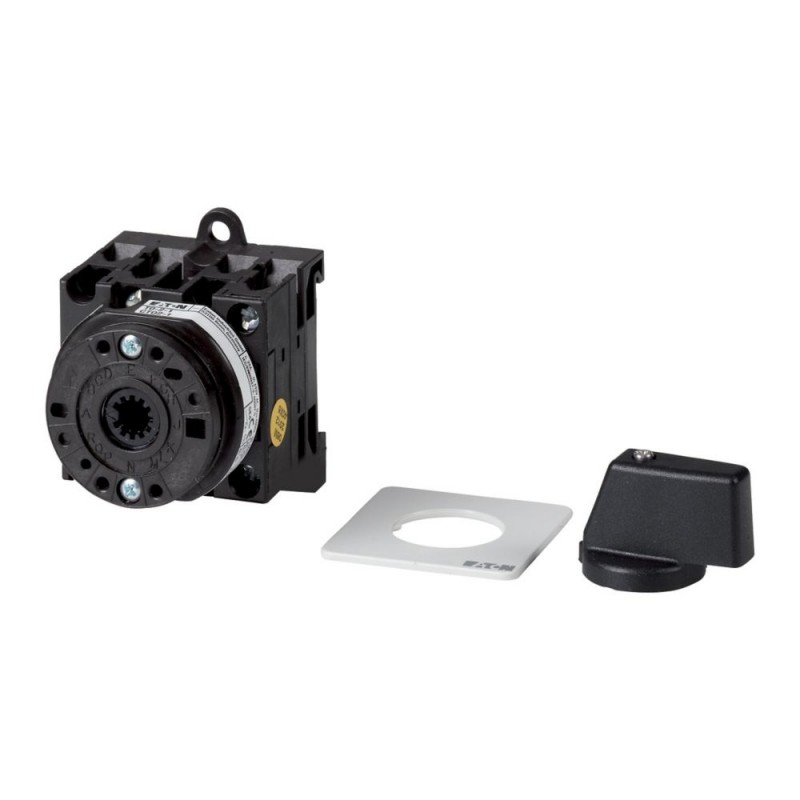

T0-1-8295/XZ 009760 EATON ELECTRIC Interruptor Conmutador 1 polo 12 A 45° Retorno Interruptor como repuesto .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

T0-1-8295/XZ 009760 EATON ELECTRIC Interruptor Conmutador 1 polo 12 A 45° Retorno Interruptor como repuesto ..

T0-1-8295/XZ

009760

EATON-MOELLER

Interruptor Conmutador; 1 polo; 12 A; 45°; Retorno; Interruptor como repuesto; Montaje en carril

Interruptor de levas según IEC/EN60947, tamaño T0, sin empuñadura, tornillo a presión-fijación de suelo, corriente nominal ininterrumpida Iu 20A, tensión nominal de funcionamiento Ue 690V, accesorios entregables según la información del catálogo interruptor de leva T. Diseños generales: carcasa adicional de material aislante, montaje empotrado, montaje central, montaje trasero Montaje en tablero de distribución de servicio IVS.

Más detalles


Componentes industriales de baja tensión > Interruptor de control

Interruptores Seccionadores y de Levas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Entrega de programa
Gama de productos
 Interruptores de Control de
Parte del grupo de referencia
 T0
Contactos
 2
Diseño
 montaje posterior
Básica de switch
Contacto secuencia
General
Normas
 IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador según IEC/EN 60947-3
Climáticas de corrección
 El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
Abierto
 °C -25 - +50
Cerrado
 °C -25 - +40
Categoría de sobretensión/grado de contaminación
 III/3
Nominal soportada de impulso de voltaje
 Uimp V AC 6000
Mecánica de resistencia a los golpes
 g 15
Posición de montaje
 Como se requiere
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
 El dedo y la parte posterior de la mano a prueba de
Contactos
Características eléctricas
Voltaje de operación nominal
 Ue V AC 690
Nominal de corriente ininterrumpida
 You Un 20
Nota sobre el nominal de corriente ininterrumpida !u
 Nominal de corriente ininterrumpida Iu se especifica para max. la sección transversal.
Capacidad de carga con funcionamiento intermitente, de la clase 12
AB 25 % DF
 x Ie 2
AB 40 % DF
 x Ie 1.6
AB 60 % DF
 x Ie 1.3
Clasificación de cortocircuito
Fusible
 Un gG/gL 20
Nominal de corta duración corriente asignada (1 s actual)
 Yocw Unrms 320
Nota sobre el nominal de corta duración corriente asignada lcw
 De corriente durante un tiempo de 1 segundo
Nominal condicional de la corriente de cortocircuito
 Iq kA 6
Capacidad de conmutación
 Un 130
Un
230 V
 Un 100
400/415 V
 Un 110
500 V
 Un 80
690 V
 Un 60
Aislamiento de seguridad según EN 61140
entre los contactos
 V AC 440
Actual de la pérdida de calor por contacto en la Ie
 W 0.6
Actual de la pérdida de calor por circuito auxiliar en la Ie(AC-15/230 V)
 CO 0.6
La esperanza de vida, mecánica
 Las operaciones de x 106 > 0.4
Frecuencia de operación máxima
 Operaciones/h 1200
CA
AC-3
Clasificación, carga del motor interruptor de
 P kW
220 V 230 V
 P kW 3
230 V Star-delta
 P kW 5.5
400 V 415 V
 P kW 5.5
400 V Star-delta
 P kW 7.5
500 V
 P kW 5.5
500 V Star-delta
 P kW 7.5
690 V
 P kW 4
690 V Star-delta
 P kW 5.5
Corriente de operación nominal del motor interruptor de carga
230 V
 Yoe Un 11.5
230 V star-delta
 Yoe Un 20
400 V 415 V
 Yoe Un 11.5
400 V star-delta
 Yoe Un 20
500 V
 Yoe Un 9
500 V star-delta
 Yoe Un 15.6
690 V
 Yoe Un 4.9
690 V star-delta
 Yoe Un 8.5
AC-21A
Corriente de operación nominal del interruptor
440 V
 Yoe Un 20
AC-23A
Potencia de Motor AC-23A, 50 - 60 Hz
 P kW
230 V
 P kW 3
400 V 415 V
 P kW 5.5
500 V
 P kW 7.5
690 V
 P kW 5.5
Corriente de operación nominal del motor interruptor de carga
230 V
 Yoe Un 13.3
400 V 415 V
 Yoe Un 13.3
500 V
 Yoe Un 13.3
690 V
 Yoe Un 7.6
DC
DC-1, la Carga interruptores de L/R = 1 ms
Corriente de operación nominal
 Yoe Un 10
Tensión por contacto de par en serie
 V 60
DC-21A
 Yoe Un
Corriente de operación nominal
 Yoe Un 1
Contactos
 Cantidad 1
DC-23A, la carga del motor switchL/R = 15 ms
24 V
Corriente de operación nominal
 Yoe Un 10
Contactos
 Cantidad 1
48 V
Corriente de operación nominal
 Yoe Un 10
Contactos
 Cantidad 2
60 V
Corriente de operación nominal
 Yoe Un 10
Contactos
 Cantidad 3
120 V
Corriente de operación nominal
 Yoe Un 5
Contactos
 Cantidad 3
240 V
Corriente de operación nominal
 Yoe Un 5
Contactos
 Cantidad 5
DC-13, interruptores de Control L/R = 50 ms
Corriente de operación nominal
 Yoe Un 10
Tensión por contacto de par en serie
 V 32
Circuito de Control de la fiabilidad a 24 V CC, 10 mA
 La probabilidad de falla HF < 10-5, < 1 fallo en 100000 operaciones
Terminal de capacidades
Sólido o trenzado
 mm2 1 x (1 - 2,5)
2 x (1 - 2,5)
Flexible con férulas según DIN 46228
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Terminal de tornillo
 M3.5
Max. par de apriete
 Nm 1
Técnico de seguridad de parámetros:
Notas
 B10dvalores según la EN ISO 13849-1, tabla C1
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / interruptor de Control (EC002611)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de carga, interruptor, interruptor de control / interruptor de Control ([email protected] [ACN998008])
Tipo de interruptor de
 Inversor
Número de polos
 1
Max. nominal tensión de funcionamiento de la Ue CA
 V 690
Calificación permanente de la actual Iu
 Un 20
Número de posiciones de interruptor
 2
Con 0 (off) a la posición
 No
Con la retracción en 0-posición
 No
Dispositivo de construcción
 Integrado en el dispositivo
Ancho en el número de separaciones modulares
 0
Adecuado para la planta de montaje
 Sí
Adecuado para montaje frontal 4-agujero
 No
Adecuado para la placa de distribución de la instalación
 No
Adecuado para el intermedio de montaje
 Sí
Dispositivo completo en la vivienda
 No
Tipo de elemento de control
 -
Frente a tamaño de pantalla
 48x48 mm
Grado de protección (IP), frente
 IP00
Información adicional sobre el producto (enlaces)
>>

ETIM for 009760 Interruptores de baja tensión (EC002611)
Característica Valor
Con posición cero (off) (EF001416) No
Con retroceso en posición cero (EF002428) No
Apto para montaje en suelo (EF007243) No
Apropiado para montaje frontal (EF007246) No
Apto para la instalación del distribuidor (EF007262) No
Apto para montaje intermedio (EF007264) No
Dispositivo completo en la carcasa (EF007317) No
