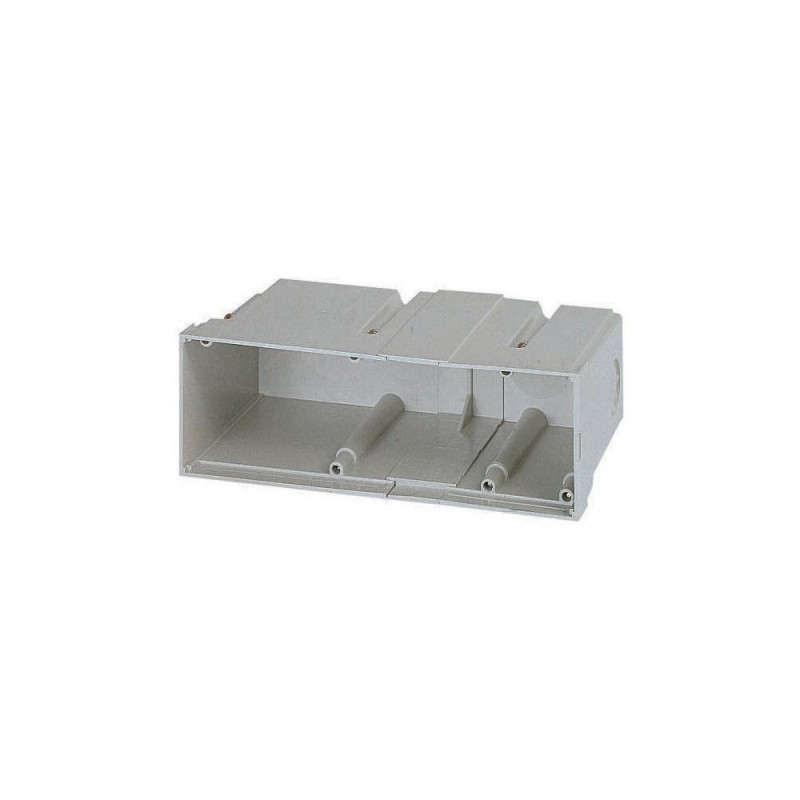

M22-H5 216552 Y7-216552 EATON ELECTRIC Calotta, per piastra da incasso, 5 posti di montaggio Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-H5 216552 Y7-216552 EATON ELECTRIC Calotta, per piastra da incasso, 5 posti di montaggio

M22-H5

216552

Y7-216552

EATON-MOELLER

Calotta, per piastra da incasso, 5 posti di montaggio

Coperchio per M22-E5

Eaton Moeller® series M22 Shroud, for flush mounting plate, 5 mounting locations

Coperchio, materiale isolante, colore grigio chiaro RAL 7035, per sistema RMQ, diametro di montaggio 22,3 mm grado di protezione IP55 in combinazione con piastra di montaggio da incasso M22-E.., 5 ingressi cavo cieco M20, posizione di installazione 5

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Coperchio di protezione switch

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $26.51
Prezzo unitario: $26.51
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series accessorio M22 - Calotta
Sigla catalogo
216552
EAN
4015082165529
Lunghezza/profondità del prodotto
150 mm
Altezza prodotto
80 mm
Larghezza prodotto
110 mm
Peso prodotto
0.196 kg
Certificazione/i
UL Category Control No.: NKCR
CE
UL
CSA
UL 508
UL File No.: E29184
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
IEC/EN 60947-5
Codice modello
M22-H5

Features & Functions

Colore
Grigio
Setti sfondabili
5 x M20 (setti sfondabili per ingresso cavi sulla base)
Materiale
Materiale isolante chiaro
Numero di posizioni
5
Numero RAL
7035

General

Grado di protezione
NEMA 4X
IP40
Protezione
Tipo di protezione solo in combinazione con piastre di montaggio a incasso M22-E…

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C

Communication

Collegamento con SmartWire-DT
No

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 216552 Apparecchi elettrici a bassa tensione (EC000202)
Caratteristica Valore
numero di apparecchi incassabili (EF000219) 5
chiudibile (EF000113) No
grado di protezione (IP) (EF005474) IP40
indice di protezione (NEMA) (EF011959) 4X

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-H5 Y7-216552 216552 DE_216523.pdf 1 Mbytes M22-H5 Y7-216552 216552 DE_216523.pdf
