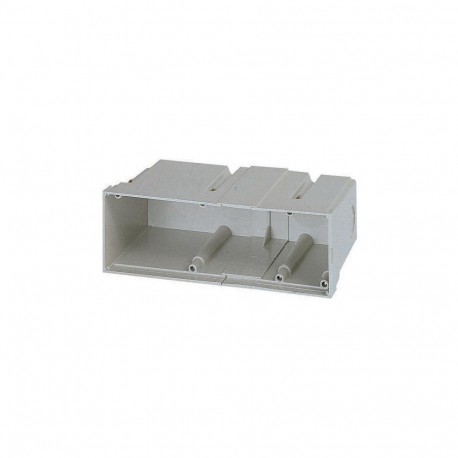

M22-H5 216552 Y7-216552 EATON ELECTRIC Haube, für Einbauplatte, 5 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-H5 216552 Y7-216552 EATON ELECTRIC Haube, für Einbauplatte, 5 Einbaustellen

M22-H5

216552

Y7-216552

EATON-MOELLER

Haube, für Einbauplatte, 5 Einbaustellen

M22-H5

Eaton Moeller® series M22 Abdeckung, für Einbauplatte, 5 Einbaustellen

Schutzmantel, isoliertes Material, Farbe lichtgrau RAL 7035, für RMQ-System, Einbaudurchmesser 22,3mm Schutzart IP55 in Verbindung mit Unterputzplatte M22-E..., 5 vorgeformte Kabeleinführungen M20, Einbauort 5

Mehr Infos


Niederspannungsschaltgeräte > Schutzhaube für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $26.90
Stückpreis: $26.90
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Abdeckung
Katalognummer
216552
Produkt Länge/Tiefe
150 mm
Produkthöhe
80 mm
Produktbreite
110 mm
Produktgewicht
0.196 kg
Zertifikat(e)
UL Category Control No.: NKCR
CE
UL
CSA
UL 508
UL File No.: E29184
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
IEC/EN 60947-5
EAN
4015082165529
Modellcode
M22-H5

Merkmale und Funktionen

Farbe
Grau
Vorprägungen
5 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
Material
Kunststoff leicht
Einbaustellen
5
RAL-Nummer
7035

Allgemein

Farbe
Grau
Vorprägungen
5 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
Vorprägungen
5 x M20 (Durchbrüche zur Leitungseinführung am Sockel)
Material
Kunststoff leicht
Einbaustellen
5
RAL-Nummer
7035

Umgebungsbedingungen, Mechanik

Schutzart
NEMA 4X
IP40

Elektromagnetische Verträglichkeit

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Betätigungselement

Anbindung an SmartWire-DT
Nein

Kabel

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216552 Niederspannungsschaltgeräte (EC000202)
Merkmal Wert
Anzahl der einbaubaren Geräte (EF000219) 5
Abschließbar (EF000113) Nein
Schutzart (IP) (EF005474) IP40
Schutzart (NEMA) (EF011959) 4X

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-H5 Y7-216552 216552 DE_216523.pdf 1 Mbytes M22-H5 Y7-216552 216552 DE_216523.pdf
