> EATON - MOELLER>Auxiliares de controle e sinalização >M22-H5 216552 Y7-216552 ELECTRIC Cap M22-M22-H5Q para E5
ANUNCIAR
Produto anterior Próximo produto

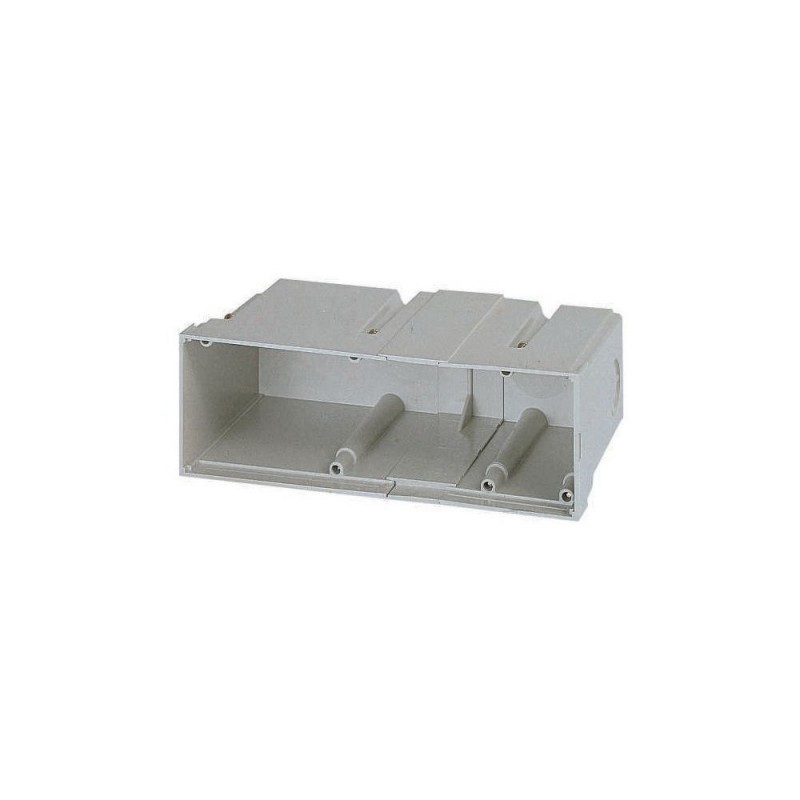

M22-H5 216552 Y7-216552 EATON ELECTRIC Cap M22-M22-H5Q para E5 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-H5 216552 Y7-216552 EATON ELECTRIC Cap M22-M22-H5Q para E5

M22-H5

216552

Y7-216552

EATON-MOELLER

Cap M22-M22-H5Q para E5

Capa para M22-E5

Eaton Moeller® series M22 Shroud, for flush mounting plate, 5 mounting locations

Tampa, material isolante, cor cinza claro RAL 7035, para sistema RMQ, diâmetro de montagem 22,3 mm grau de proteção IP55 em combinação com placa de montagem embutida M22-E.., 5 x entradas de cabos cegos M20, local de instalação 5

Mais detalhes


Aparelhos elétricos de baixa tensão > Capuz de proteção para dispositivos de comando

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $26.91
Preço unitário: $26.91
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Shroud
Catalog Number
216552
EAN
4015082165529
Product Length/Depth
150 mm
Product Height
80 mm
Product Width
110 mm
Product Weight
0.196 kg
Certifications
UL Category Control No.: NKCR
CE
UL
CSA
UL 508
UL File No.: E29184
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
IEC/EN 60947-5
Model Code
M22-H5

Especificações do produto

10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Connection to SmartWire-DT
No
Color
Gray
Material
Insulated material light
Degree of protection
NEMA 4X
IP40
Knockouts
5 x M20 (cable entry knockouts at the base)
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of appliances to build in
5
Number of locations
5
RAL-number
7035
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Protection
Protection type only in combination with flush mounting plates M22-E…

ETIM for 216552 Componentes industriais para Baixa Tensão (EC000202)
Característica Valor
Número de aparelhos a serem incorporados (EF000219) 5
Bloqueável (EF000113) Não
Grau de proteção (IP) (EF005474) IP40
Grau de proteção (NEMA) (EF011959) 4X

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-H5 Y7-216552 216552 DE_216523.pdf 1 Mbytes M22-H5 Y7-216552 216552 DE_216523.pdf
