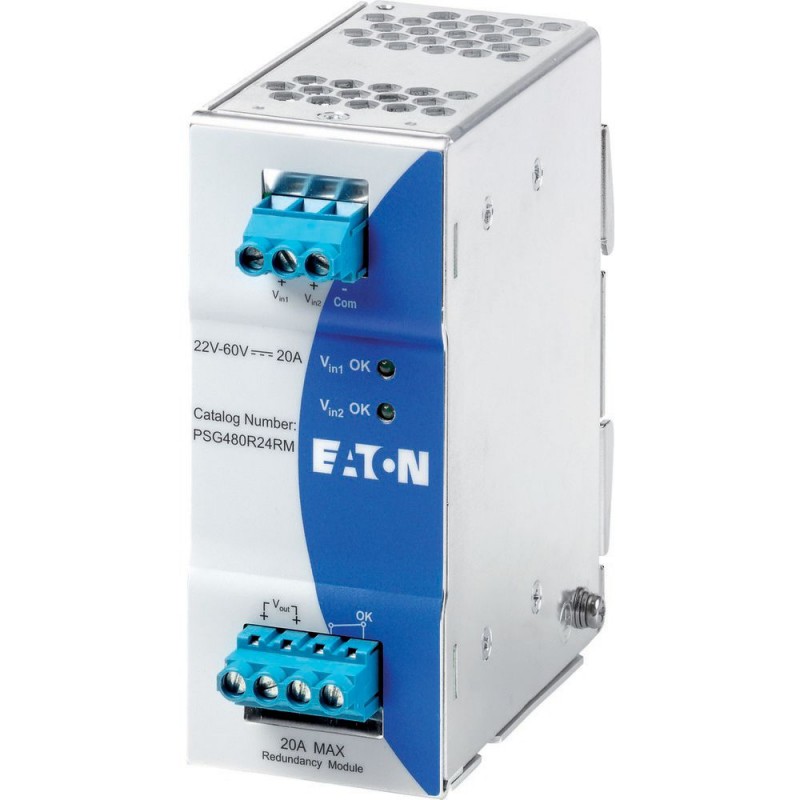

PSG480R24RM 172888 EATON ELECTRIC PSG480R24RM Modulo di ridondanza per alimentatore PSG, 20A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PSG480R24RM 172888 EATON ELECTRIC PSG480R24RM Modulo di ridondanza per alimentatore PSG, 20A

PSG480R24RM

172888

EATON-MOELLER

PSG480R24RM Modulo di ridondanza per alimentatore PSG, 20A

Modulo di ridondanza per alimentazione PSG; Il 20

Modulo di ridondanza per alimentatori, per il disaccoppiamento di alimentatori dello stesso tipo collegati in parallelo sul lato di uscita per scopi di ridondanza, intervallo di tensione di ingresso 22-60 VDC, corrente di uscita 20 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > alimentazione in corrente continua

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Modulo di ridondanza per alimentatore PSG, 20A
Alternate Catalog No.
PSG480R24RM
[

Programma di fornitura

Assortimento
Alimentazioni PSG
Sotto gamma
Modulo di ridondanza
Descrizione
per disaccoppiare alimentazioni dello stesso tipo, collegate in parallelo sul lato uscita per scopi di ridondanza
Campo d'ingresso tensione
22 - 60 V DC
Tensione nominale d'ingresso
24 - 48 V DC
Tensione nominale di uscita
Vin- 0,65 V
Corrente nominale di uscita
20 A
,

Dati tecnici

Valori caratteristici ingresso
Tensione nominale d'ingresso
24 - 48 V DC
Campo d'ingresso tensione
24 - 48 V DC V
Allarme tensione di ingresso/contatto di relè
Contatto di relè "OK" chiuso, se Vin1 e Vin2 > 18 V +/- 5 % e < 30 V
Corrente nominale d'ingresso [In]
(1+1) Redundanz : Nom. 2 x 12.5
(N+1) Redundanz : Nom. 2 x 10
Einfache Nutzung : Nom. 1 x 20 A
Fusibile a monte
3 x 10, 16 A (consigliati)
Parametri uscita
Tensione nominale di uscita
Vin- 0,65 V
Corrente nominale di uscita
max. 20 A
Declassamento da Tamb> +50 °C
> 50 °C (2,5% / °C)
Dissipazione
13 W
Grado di efficienza
97 % tip. %
Corrente di corto circuito
< 25 A, nessun danno
Parametri generali
Custodie
Alluminio
Indicazione di stato
LED verde per "Vin1 OK" e "Vin2 OK"
Il LED si illumina se Vin1 e Vin2 > 18 V +/- 5 % e < 30 V
MTBF (tempo medio tra due guasti)
> 800.000 h
Altezza
121 mm
Larghezza
50 mm
Profondità
122 mm
Peso
0.38 kg
Morsetti di collegamento
collegamento a vite
Lunghezza di spelatura
7 mm
Sezioni di collegamentoFlessibile con puntalino, rigido
3.3 - 5.3 mm² (AWG 12 - 10) mm2
Momento di avviamento
0,7 Nm
Campo temperature ambienteFunzionamento
-40 - +80 °C
Caldo umido
< 95 % umidità relativa a +25 °C, nessuna condensa
Resistenza alle vibrazioni (IEC/EN 60068-2-6)
10 - 500 Hz a 30 m/s² (3 G max ) per 60 min. in direzione X, Y, Z
Resistenza agli urti (IEC 60068-2-27)
30 g (300 m/s²) in tutte le direzioni
Grado di inquinamento
2
Classe climatica (IEC)
3K3 secondo EN 60721
Sicurezza e dispositivi di protezione
Tensione di isolamentoIngresso/PE
1,5 kV AC
Tensione di isolamentoUscita/PE
1.5 kV AC
Grado di protezione
IP20
Classe di protezione
Classe II con collegamento PE
Conformità alle norme
Equipaggiamento elettrico delle macchine: IEC60204-1 (categoria di sovratensione III)
Apparecchi elettronici per l'impiego in impianti elettrici: EN 50178/IEC 62103
Bassissima tensione di protezione: PELV (EN 60204), SELV (EN 60950)
Protezione contro scosse elettriche: DIN 57100-410
CE: in conformità alla direttiva CEM 2004/108/CE e alla direttiva sulle basse tensioni 2006/95/CE
Conformità RoHS: direttiva RoHS 2011/65/UE
ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024
Industriale: EN 55011
Limitazioni delle armoniche di rete: EN 601000-3-2
Sicurezza elettrica (di dispositivi informatici) : UL/c-UL approvato secondo UL 60950-1 e CSA C22.2 n. 60950-1, SIQ BG secondo EN60950-1, protocollo e rapporto di prova CB secondo IEC 60950-1 e CE
Dispositivi di controllo industriali: UL/c-UL elencati secondo UL 508 e CSA C22.2
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
13 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+80 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / alimentazione corrente continua (EC002540)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Alimentazione Di Corrente / Power supply device / Continuous current supply ([email protected] [AFX040003])
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
1a tensione d’uscita
21.35 - 59.35 V
2a tensione d’uscita
0 - 0 V
3a tensione d’uscita
0 - 0 V
max. corrente d’uscita 1
20 A
max. corrente d’uscita 2
0 A
max. corrente d’uscita 3
0 A
tensione d’uscita regolabile
no
valore nominale tensione d'uscita 1
24 V
valore nominale tensione d'uscita 2
0 V
valore nominale tensione d'uscita 3
0 V
valore nominale corrente d'uscita 1
20 A
valore nominale corrente d'uscita 2
0 A
valore nominale corrente d'uscita 3
0 A
resistente a corto circuito
sì
tensione di alimentazione nominale per AC 50 Hz
0 - 0 V
tensione di alimentazione nominale per AC 60 Hz
0 - 0 V
tensione di alimentazione nominale per DC
22 - 60 V
tensione d’uscita regolata
no
assorbimento di potenza
0 VA
potenza erogata
480 W
stabilizzato
no
esecuzione del collegamento elettrico
raccordo a vite
montaggio su guida portante possibile
sì
montaggio a parete possibile
no
adatto per installazione in serie
sì
larghezza in unità di suddivisione
0
larghezza di montaggio
50 mm
altezza totale
121 mm
montaggio diretto possibile
no
larghezza
50 mm
altezza
121 mm
profondità
122 mm
adatto per funzioni di sicurezza
no
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
grado di protezione (IP)
IP20
tipo di protezione (NEMA)
1
,

Dimensioni

]

ETIM for 172888 Apparecchi elettrici a bassa tensione (EC002540)
Caratteristica Valore
tipo di tensione di alimentazione (EF002991) DC
1a tensione d'uscita (EF006792) 21.35 V
2a tensione d'uscita (EF006797) 0 V
3a tensione d'uscita (EF006800) 0 V
max. corrente d'uscita 1 (EF008284) 20 A
max. corrente d'uscita 2 (EF008285) 0 A
max. corrente d'uscita 3 (EF008286) 0 A
tensione d'uscita regolabile (EF007002) No
valore nominale tensione d'uscita 1 (EF009393) 24 V
valore nominale tensione d'uscita 2 (EF009394) 0 V
valore nominale tensione d'uscita 3 (EF009395) 0 V
valore nominale corrente d'uscita 1 (EF009396) 20 A
valore nominale corrente d'uscita 2 (EF009397) 0 A
valore nominale corrente d'uscita 3 (EF009398) 0 A
resistente a corto circuito (EF007332) Sì
tensione di alimentazione nominale AC 50 Hz (EF007076) 0 V
tensione di alimentazione nominale AC 60 Hz (EF007077) 0 V
tensione di alimentazione nominale DC (EF007078) 22 V
tensione d'uscita regolata (EF003092) No
assorbimento di potenza (EF000346) 0 VA
potenza erogata (EF003034) 480 W
stabilizzato (EF005302) No
tipo di collegamento elettrico (EF003961) raccordo a vite
montaggio su guida portante possibile (EF003972) Sì
montaggio a parete possibile (EF003973) No
adatto per installazione in serie (EF001126) Sì
numero di unità modulari (EF002950) 0
larghezza di montaggio (EF000846) 50 mm
altezza di installazione (EF000332) 121 mm
montaggio diretto possibile (EF005689) No
larghezza (EF000008) 50 mm
altezza (EF000040) 121 mm
profondità (EF000049) 120 mm
adatto per funzioni di sicurezza (EF001597) No
SIL secondo IEC 61508 (EF009889) senza
livello di performance secondo EN ISO 13849-1 (EF007399) senza
grado di protezione (IP) (EF005474) IP20
indice di protezione (NEMA) (EF011959) 1
