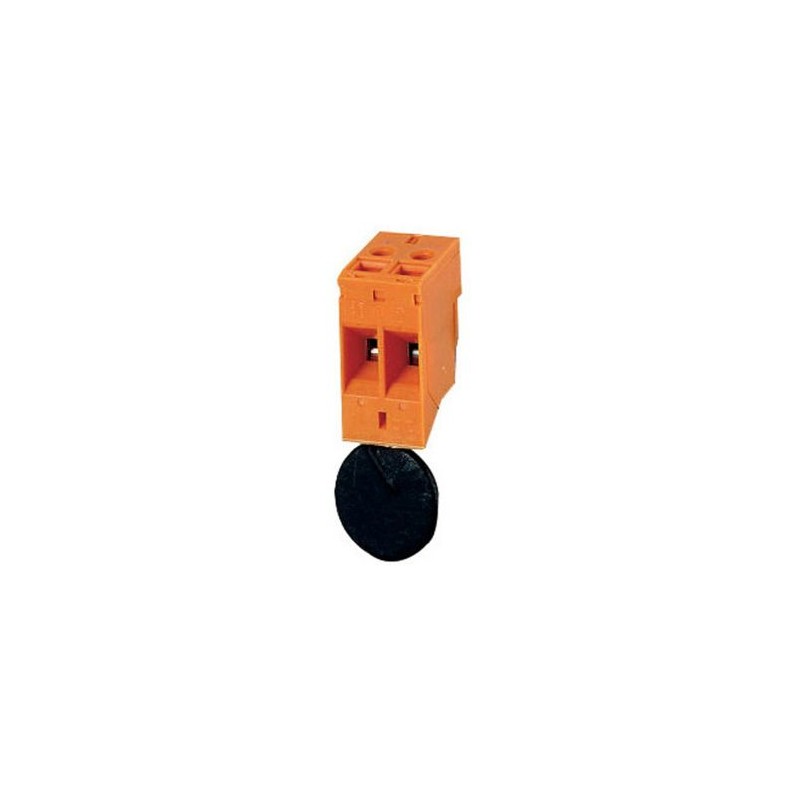

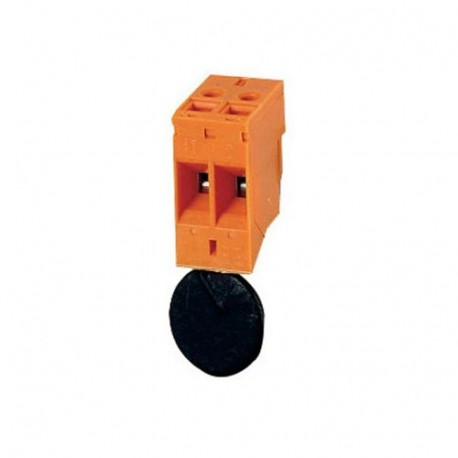

+EEB3 226105 Y7-226105 EATON ELECTRIC Limitatore corrente di inserzione, 1p, Ie 3A. Vendibile solo assemblat.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+EEB3 226105 Y7-226105 EATON ELECTRIC Limitatore corrente di inserzione, 1p, Ie 3A. Vendibile solo assemblat..

+EEB3

226105

Y7-226105

EATON-MOELLER

Limitatore corrente di inserzione, 1p, Ie=3A. Vendibile solo assemblato.

Limitatore di intensità di avviamento. Monofase. Cioè=3 A. Montaggio in

Limitatore corrente di inserzione, 1p, Ie=3A

Limitatore di corrente di spunto per trasformatori monofase della serie STI, STZ, ET corrente primaria a 3,0 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > limitatore di corrente

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Limitatore corrente di inserzione, 1p, Ie=3A
Limitatore corrente d'inserzione per trasformatori monofase della serie STI, STZ, corrente primaria ET In 3,0 A

Programma di fornitura

Assortimento
Accessori
accessori
limitatore corrente di inserzione
Corrente del primario [IN]
3 A
utilizzo con
STI
STZ
Cu factor
0,00 kg
Note

Corrente del primario: targhetta dati di macchina del trasformatore o di calcolo

Monofase: IN= SN/(UNprimx η)

Trifase: IN= SN/(3 UNprimx η)

SN= Potenza nominale del trasformatore

UNprim= Tensione nominale del primario del trasformatore

η = Rendimento (dalla tabella dati tecnici)

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
2.9 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / limitatore di corrente (EC000239)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Limitatore di corrente (ecl@ss13-27-37-04-16 [AKF014018])
Max. potenza apparente
0 VA
Tipo di montaggio
Applicazione diretta
Corrente di corto circuito nominale condizionale Iq
0 kA
Corrente nominale permanente Iu
3 A
Limitatore di corrente di corto circuito
No

ETIM for 226105 Apparecchi elettrici a bassa tensione (EC000239)
Caratteristica Valore
max. potenza apparente (EF008258) 0 VA
modo di montaggio (EF000003) applicazione diretta
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
corrente permanente nominale Iu (EF001389) 3 A
limitatore di corrente di corto circuito (EF007333) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+EEB3 Y7-226105 226105 IT_226105.pdf 108 Kbytes +EEB3 Y7-226105 226105 IT_226105.pdf
