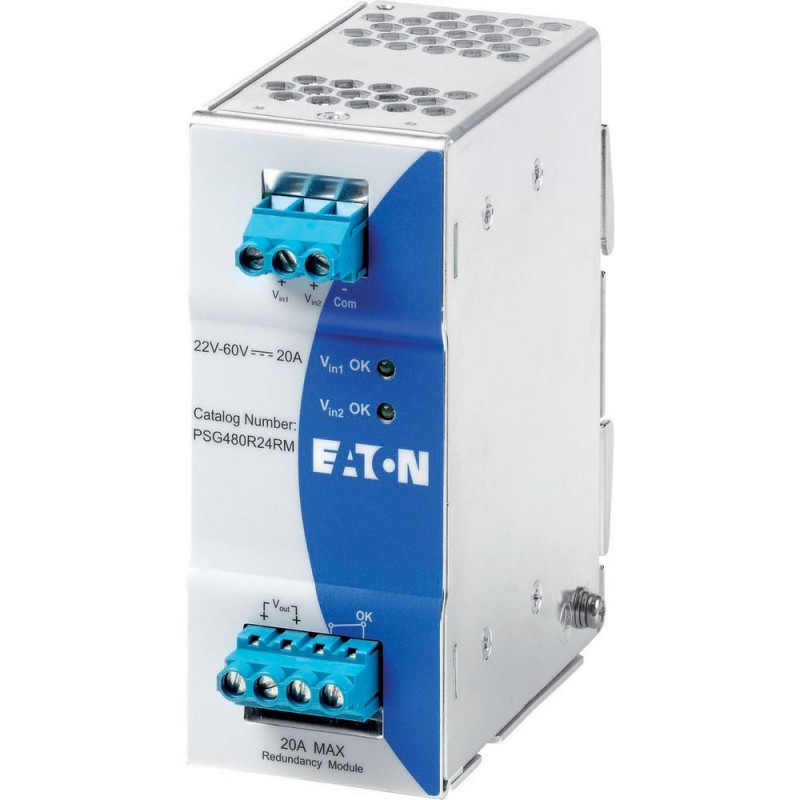

PSG480R24RM
172888
EATON-MOELLER
1
módulo de alimentação redundante para PSG
Disjuntores de baixa tensão > Fonte de alimentação CC
Transformadores
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Fontes de alimentação do PSG | ||
Subintervalo | Módulo de redundância | ||
Descrição | Para desvinculação de fontes de alimentação do mesmo tipo que são conectados em paralelo no lado de saída para fins de redundância | ||
Faixa de tensão de entrada | 22 - 60 V DC | ||
Tensão de entrada Nominal | 24 - 48 V DC | ||
Tensão nominal de saída | Vno- A 0,65 V | ||
Corrente nominal de saída | Um | 20 |
Entrada de características | |||
Tensão de entrada Nominal | 24 - 48 V DC | ||
Faixa de tensão de entrada | V | 24 - 48 V DC | |
Eingangsspannungsalarm_Relaiskontakt | O contato do relé fechado OK se Vin1 & Vin2 > 18 V +/- 5% e < 30 V | ||
Corrente Nominal | Eun | Um | (1+1) Redundanz : Nom. 2 x 12,5 (N+1) Redundanz : Nom. 2 x 10 Einfache Nutzung : Nom. 1 x 20 |
Back-up fusível | 3 x 10, 16 (recomendado) | ||
Características de saída | |||
Tensão nominal de saída | Vno- A 0,65 V | ||
Corrente Nominal | Um | max. 20 | |
Redução de Tamb> +50 °C | > 50 °C (2.5% / °C) | ||
Dissipação de calor | W | 13 | |
Eficiência | % | 97 % norma. | |
Corrente de curto-circuito | < 25 Um, nenhum dano | ||
Características gerais | |||
Habitação | Alumínio | ||
Indicação de Status | LED verde para Vin1 OK e OK Vin2 O LED acende-se Vin1 & Vin2 > 18 V +/- 5% e < 30 V | ||
MTBF (tempo médio entre falhas) | > Mais de 800.000 h | ||
Altura | mm | 121 | |
Largura | mm | 50 | |
Profundidade | mm | 122 | |
Peso | kg | 0.38 | |
Terminações | Conexão a parafuso | ||
Comprimento de decapagem | mm | 7 | |
A capacidade do Terminal | |||
flexível com anilhas/sólidos | mm2 | 3.3 - 5,3 mm2 (AWG 12 - 10) | |
Torque de aperto | Nm | 0.7 | |
Temperatura do ar ambiente gama | °C | ||
Operação | °C | -40 - +80 | |
calor úmido | < 95 % de umidade relativa a +25 °C, sem condensação | ||
Vibrações (IEC/EN 60068-2-6) | 10 - 500 Hz a 30 m/s2 (3 G max ) por 60 min. no eixo X, eixo Y, eixo Z direções | ||
Mecânica, resistência ao choque (IEC 60068-2-27) | 30 g (300 m/s2) em todas as direções | ||
Grau de poluição | 2 | ||
Climáticas classe (IEC) | 3K3 de acordo com a EN 60721 | ||
De segurança e os recursos de segurança | |||
Tensão de isolamento | |||
Entrada/PE | 1.5 kV CA | ||
Saída/PE | 1.5 kV CA | ||
Grau de Proteção | IP20 | ||
Classe de proteção | Classe II com conexão PE | ||
Normas | |||
Equipamento elétrico de máquinas: IEC60204-1 (Sobretensão categoria III) Dispositivos eletrônicos para uso em sistemas elétricos: EN 50178/IEC 62103 Segurança extra baixa tensão: SELV (EN 60204), SELV (EN 60950) Proteção contra choque elétrico: DIN 57100-410 CE: Em conformidade com a Diretiva EMC 2004/108/CE e Directiva de Baixa Tensão 2006/95/CE Conformidade com a RoHS: RoHS da Diretiva 2011/65/UE ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024 Industrial: EN 55011 Rede harmónicos de limitação: PT 601000-3-2 Segurança elétrica (equipamentos de informática) : UL/c-UL reconhecido como de acordo com UL 60950-1 CSA C22.2 No. 60950-1, SIQ BG conforme EN 60950-1, CB relatório de ensaio conforme a norma IEC 60950-1 e CE Equipamento de controle Industrial: UL/c-UL listado por UL 508 e CSA C22.2 |
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 13 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -40 | |
Temperatura de funcionamento max. | °C | 80 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
De baixa tensão industrial componentes (EG000017) / DC fonte de alimentação (EC002540) | |||
De engenharia elétrica, automação, controle de processo de engenharia / fonte de Alimentação / Alimentação (outro) / DC fonte de alimentação ([email protected] [AFZ644012]) | |||
Tipo de tensão de tensão de alimentação | DC | ||
1º secundário tensão de saída | V | 21.35 - 59.35 | |
2º secundário tensão de saída | V | 0 - 0 | |
3º secundário tensão de saída | V | 0 - 0 | |
Max. corrente de saída 1 | Um | 20 | |
Max. corrente de saída 2 | Um | 0 | |
Max. corrente de saída 3 | Um | 0 | |
Secundário de tensão ajustável | Nenhum | ||
Valor Nominal de saída tensão de saída 1 | V | 24 | |
Valor Nominal de saída tensão de saída 2 | V | 0 | |
Valor Nominal de saída tensão de saída 3 | V | 0 | |
Valor Nominal corrente de saída 1 | Um | 20 | |
Valor Nominal corrente de saída 2 | Um | 0 | |
Valor Nominal corrente de saída 3 | Um | 0 | |
Curto-circuito à prova de | Sim | ||
Nominal tensão de alimentação AC 50 Hz | V | 0 - 0 | |
Nominal tensão de alimentação em CA 60 Hz | V | 0 - 0 | |
Nominal tensão de alimentação em DC | V | 22 - 60 | |
Tensão de saída estabilizada | Nenhum | ||
Consumo de potência | VA | 0 | |
Potência de saída | W | 480 | |
Estabilizado | Nenhum | ||
Tipo de conexão elétrica | Conexão a parafuso | ||
Montagem em trilho possível | Sim | ||
Montagem na parede possível | Nenhum | ||
Modular versão | Sim | ||
Largura em número de modular espaçamentos | 0 | ||
Construído-em largura | mm | 50 | |
Construído-em altura | mm | 121 | |
Montagem direta possível | Nenhum | ||
Largura | mm | 50 | |
Altura | mm | 121 | |
Profundidade | mm | 122 | |
Adequado para funções de segurança | Nenhum | ||
SIL, de acordo com IEC 61508 | Nenhum | ||
Nível de desempenho acc. EN ISO 13849-1 | Nenhum | ||
Grau de proteção (IP) | IP20 |
