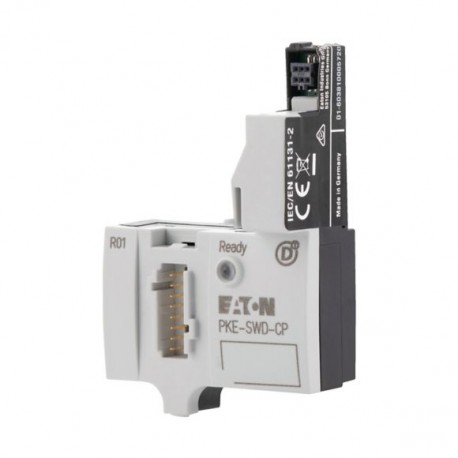

PKE-SWD-CP 172735 EATON ELECTRIC Elemento funzionale per collegamento a SmartWire-DT
PKE-SWD-CP
172735
EATON-MOELLER
Elemento funzionale per collegamento a SmartWire-DT
apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Interruttori di protezione motore elettronici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Dettagli
▲Elemento funzionale per collegamento a SmartWire-DT
Elemento funzionale, Collegamento a SmartWire-DT: sì, utilizzo con: PKE32, PKE65
Programma di fornitura
Assortimento
Utente SmartWire-DT
Sotto gamma
Modulo PKE SmartWire-DT per interruttori automatici di potenza per protezione impianti
Funzione di base
protezione impianti
Assortimento
Accessori
accessori
Modulo SmartWire-DT PKE (interruttore automatico di potenza)
Funzione
per il collegamento dell'interruttore automatico di potenza PKE con unità di sgancio PKE-XTU(W)ACP-... a SmartWire-DT
Descrizione
Montaggio su interruttore automatico di potenza PKE
Segnalazioni
Posizione di commutazione PKE
Tutte le correnti di fase in %
Carico termico in %
Segnalazioni di sgancio (sovraccarico, corto circuito,...)
Valore impostato per lo sganciatore termico
Valore impostato per lo sganciatore magnetico
Tipo unità di sgancio
Tutte le correnti di fase in %
Carico termico in %
Segnalazioni di sgancio (sovraccarico, corto circuito,...)
Valore impostato per lo sganciatore termico
Valore impostato per lo sganciatore magnetico
Tipo unità di sgancio
Comandi
Disinserzione da remoto interruttore automatico di potenza
utilizzo con
PKE32
PKE65
PKE65
Collegamento a SmartWire-DT
sì
Note
Per le combinazioni partenza motore, utilizzare i seguenti connettori:
PKZM0-XDM15ME (per le combinazioni partenza motore con DILM7…15 a 7,5 kW (400 V, 50 Hz)
PKZM0-XDM32ME (per le combinazioni partenza motore con DILM17…38 a 18,5 kW (400 V, 50 Hz)
PKZM0-XDM15ME (per le combinazioni partenza motore con DILM7…15 a 7,5 kW (400 V, 50 Hz)
PKZM0-XDM32ME (per le combinazioni partenza motore con DILM17…38 a 18,5 kW (400 V, 50 Hz)
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
Dimensioni (B x H x P)
45 x 46,8 x 70,3 mm
Peso
0.04 kg
Montaggio
a PKE32/65
Posizione di montaggio
come PKE32/65
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 61131-2:2008)Ampiezza costante 3,5 mm
5 - 8.4 Hz
Vibrazioni (IEC/EN 61131-2:2008)Accelerazione costante 1 g
8.4 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
9 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
0.3 m
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione
II
Grado di inquinamento
2
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica atmosferica (categoria 3)
8 kV
Scarica elettrostatica (IEC/EN 61131-2:2008)Scarica dei contatti (categoria 2)
4 kV
Campi elettromagnetici (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campi elettromagnetici (IEC/EN 61131-2:2008)2 - 2,7 GHz
1 V/m
Soppressione radiodisturbo
EN 55011 classe A
Burst (IEC/EN 61131-2:2008, categoria 3)Cavi SmartWire-DTConduttori di segnale
1 kV
Burst (IEC/EN 61131-2:2008, categoria 3)Cavi del bus CAN/DPCavi SmartWire-DT
1 kV
Ammissione (IEC/EN 61131-2:2008, categoria 3)
10 V
Temperatura ambiente
temperatura ambiente di servizio (IEC 60068-2)Temperatura ambiente
-25 - +60 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio [ϑ]
-30 - +70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Rete SmartWire-DT
Tipo di utenti
Utente SmartWire-DT (slave)
Impostazione indirizzi
automatico
Stato SmartWire-DT
verde LED
Collegamenti
Spina, a 8 poli
Collegamento
Presa dell'apparecchio SWD4-8SF2-5
Assorbimento di correnteAlimentazione SWD 15 V
35 mA
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Accessori per dispositivi di commutazione bassa tensione (EC002498)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Componenti per tecnica commutazione a bassa tensione (accessori) (ecl@ss13-27-37-13-92 [AKN570018])
Tipo di accessorio/parte di ricambio
Comunicazione e funzione di misura
Accessorio
Si
Parte di ricambio
No
Approvazioni
Specially designed for North America
No
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
| PKE-SWD-CP PKE-SWD-CP 172735 IT_172735.pdf | 114 Kbytes |
|
