> >>PKE-SWD-CP 172735 ELECTRIC Функциональный элемент для подключения к SmartWire-DT
Предыдущий товар Следующий продукт

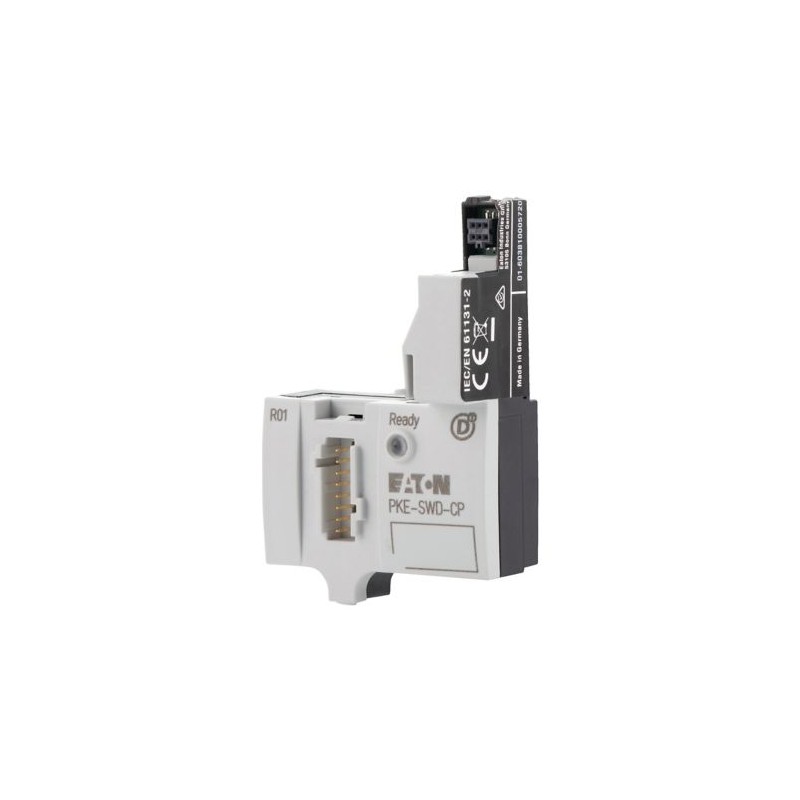

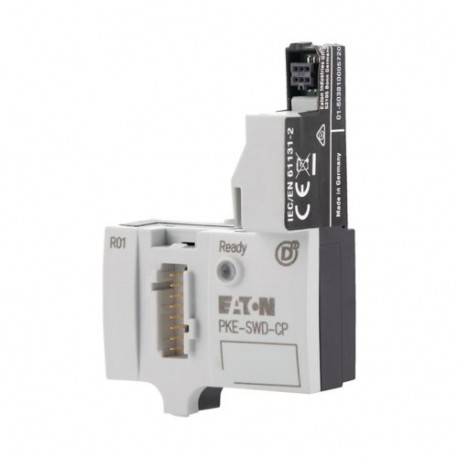

PKE-SWD-CP 172735 EATON ELECTRIC Функциональный элемент для подключения к SmartWire-DT Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PKE-SWD-CP 172735 EATON ELECTRIC Функциональный элемент для подключения к SmartWire-DT

PKE-SWD-CP

172735

EATON-MOELLER

Функциональный элемент для подключения к SmartWire-DT

Подробнее


Низковольтное оборудование > Аксессуары для низковольтного оборудования

Электронные моторные защитные выключатели

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $122.19
Цена за единицу: $122.19

Кол-во цена
1+$122.19
3+$107.86
5+$99.89
7+$95.92
9+$93.68
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Описание

▲


Функциональный элемент для подключения к SmartWire-DT
Исполнительный элемент, Подключение к SmartWire-DT: да, Применяемое для: PKE32, PKE65

Программа поставок

Ассортимент
Абоненты SmartWire-DT
Подассортимент
Модуль PKE SmartWire-DT для автоматических выключателей защиты установок
Основная функция
Защита установок
Ассортимент
Дополнительное оснащение
Принадлежности
Модуль PKE SmartWire-DT (автоматические выключатели)
Функция
для подключения автоматического выключателя PKE с расцепляющими модулями PKE-XTU(W)ACP-... к SmartWire-DT
Описание
Установка на автоматические выключатели PKE
Сообщения
Коммутационное положение PKE
Все фазные токи в %
Термическая нагрузка в %
Сигнализации срабатывания (перегрузка, короткое замыкание,...)
Настроенное значение расцепителя перегрузки
Настроенное значение расцепителя короткого замыкания
Тип расцепляющего модуля
Команды
Дистанционное отключение автоматическим выключателем
Применяемое для
PKE32
PKE65
Подключение к SmartWire-DT
да
указания
Для электродвигателей с пускателем используйте следующие разъемы:
PKZM0-XDM15ME (для электродвигателей с пускателем с DILM7…15 до 7,5 кВт (400 В, 50 Гц)
PKZM0-XDM32ME (для электродвигателей с пускателем с DILM17…38 до 18,5 кВт (400 В, 50 Гц)

Технические характеристики

Общая информация
Стандарты и положения
IEC/EN 61131-2
Размеры (Ш x В x Г)
45 x 46,8 x 70,3 мм
Вес
0.04 кг
Монтаж
к PKE32/65
установочное положение
как PKE32/65
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания (IEC/EN 61131-2:2008)постоянная амплитуда 3,5 мм
5 - 8.4 Гц
Колебания (IEC/EN 61131-2:2008)постоянное ускорение 1 г
8.4 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
9 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M
Электромагнитная совместимость (ЭМС)
Категория перенапряжения
II
Степень загрязнения
2
Электростатическая разрядка (IEC/EN 61131-2:2008)Выход воздуха (уровень 3)
8 кВ
Электростатическая разрядка (IEC/EN 61131-2:2008)Разряд контакта (уровень 2)
4 кВ
Электромагнитные поля (IEC/EN 61131-2:2008)80 - 1000 мГц
10 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)1,4 - 2 ГГц
3 V/m
Электромагнитные поля (IEC/EN 61131-2:2008)2 - 2,7 ГГц
1 V/m
Подавление радиочастотных помех
EN 55011 Класс A
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабели SmartWire-DTСигнальные провода
1 кВ
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)Кабели шины CAN/DPКабели SmartWire-DT
1 кВ
Впуск (IEC/EN 61131-2:2008, уровень 3)
10 В
Климатические внешние условия
Рабочая температура (IEC 60068-2)Температура окружающей среды
-25 - +60 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение [ϑ]
-30 - +70 °C
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Сеть SmartWire-DT
Тип абонента
Абоненты SmartWire-DT (подчиненное устройство)
Адресация
автоматически
Состояние SmartWire-DT
зеленый Светодиод
Подключение
Разъем, 8-полюсный
Подключение
Разъём внешнего устройства SWD4-8SF2-5
Потребление тока15-В питание SmartWire-Darwin
35 мА

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Accessories for low-voltage switch technology (EC002498)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Component for low-voltage switch technology (accessories) ([email protected] [AKN570013])
Type of accessory
Communication and measuring function

Апробации

Specially designed for North America
No

Размеры

1210DIM-54
Модуль PKE SmartWire-DT (автоматические выключатели)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
PKE-SWD-CP PKE-SWD-CP 172735 RU_172735.pdf 201 Kbytes PKE-SWD-CP PKE-SWD-CP 172735 RU_172735.pdf
