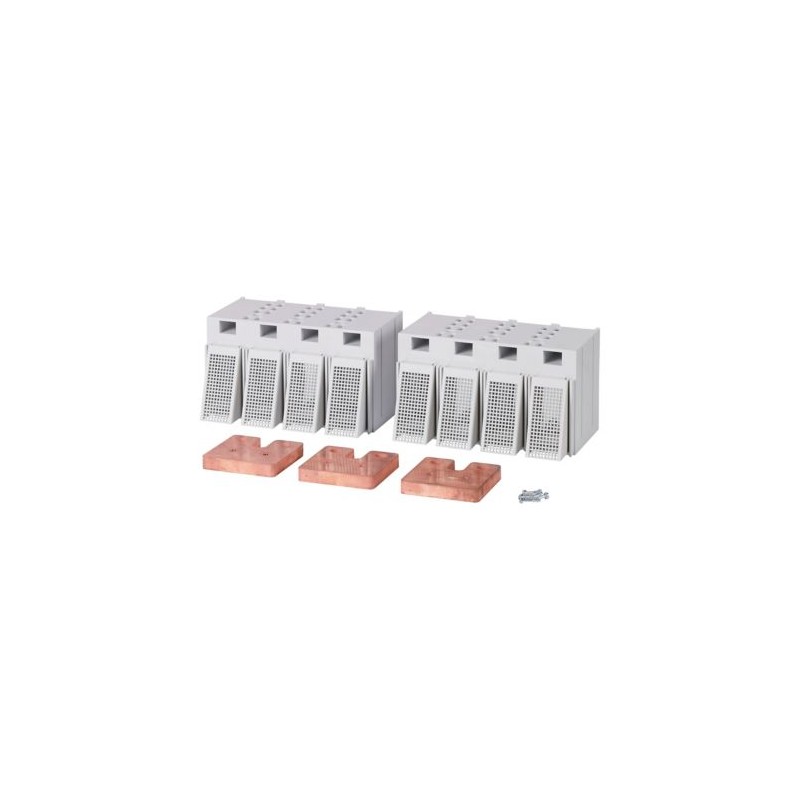

NZM3-4-XKV1P 168593 Y7-168593 EATON ELECTRIC Kit di montaggio ponticelli, +coperchio, 4p, /1p Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-4-XKV1P 168593 Y7-168593 EATON ELECTRIC Kit di montaggio ponticelli, +coperchio, 4p, /1p

NZM3-4-XKV1P

168593

Y7-168593

EATON-MOELLER

Kit di montaggio ponticelli, +coperchio, 4p, /1p

Morsetti di collegamento per NZM-DC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Link kit, +cover, 4p, /1p, 3

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Note: Il tipo contiene parti per entrambi i lati dell'interruttore per NN a 4 poli. -Interruttori S1-DC, che vengono utilizzati come interruttori a 1 polo per DC. I collegamenti vengono utilizzati per collegare i contatti seriali. Kit ponte con guaina per l'utilizzo con: N3-4-.. S1-DC

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $609.29
Prezzo unitario: $609.29
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM kit di collegamento
Sigla catalogo
168593
EAN
4015081650729
Lunghezza/profondità del prodotto
237 mm
Altezza prodotto
170 mm
Larghezza prodotto
222 mm
Peso prodotto
2.452 kg
Conformità
IEC
RoHS conform
Codice modello
NZM3-4-XKV1P

Specifiche del prodotto

Utilizzato con
N3-4-320(400)-S1(-S15)-DC
Tipo
Accessorio kit circuito intermedio DC Terminale
Caratteristiche speciali
Kit di jumper con copertura IP2X
Valore nominale intensità di corrente
400 A (40 °C), 338 A (65 °C)
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM3
Adatto per
Quattro poli
Numero di poli
Polo singolo
Modello
Altro

ETIM for 168593 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 4
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-4-XKV1P Y7-168593 168593 PT_142271.pdf 3 Mbytes NZM3-4-XKV1P Y7-168593 168593 PT_142271.pdf
