> EATON - MOELLER>Автоматические выключатели в литом корпусе NZM >NZM3-4-XKV1P 168593 Y7-168593 ELECTRIC Комплект перемычек +крышка 4p /1p
ANUNCIAR
Предыдущий товар Следующий продукт

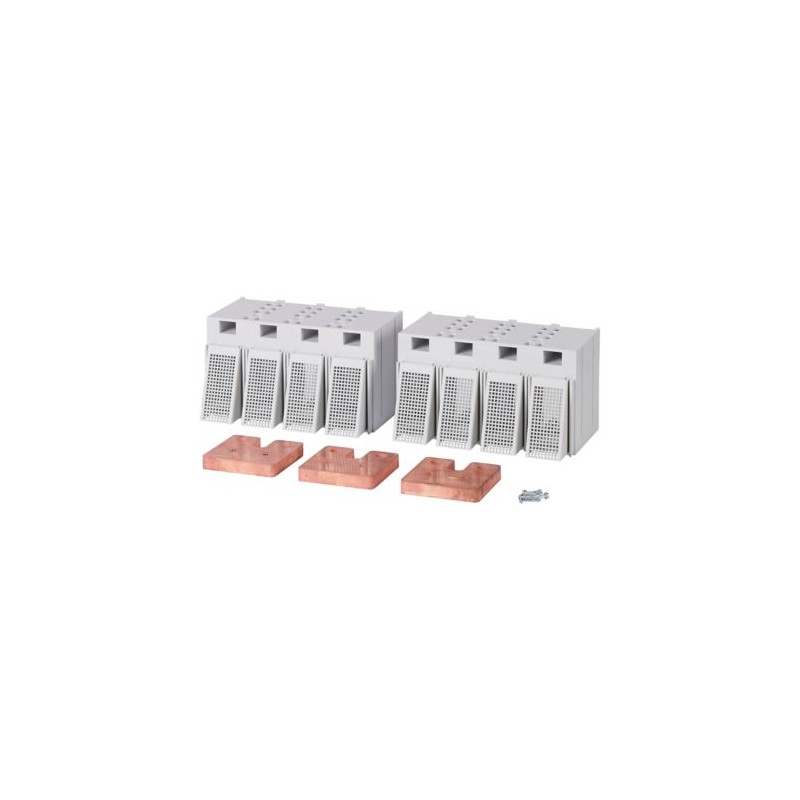

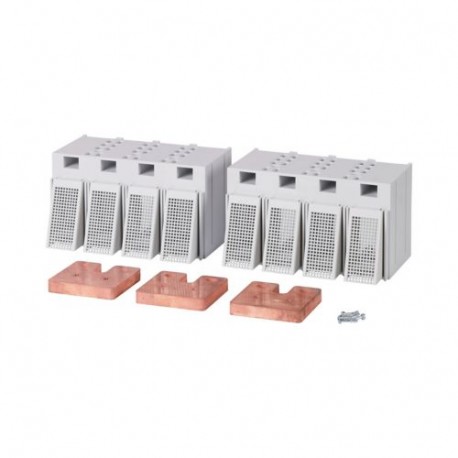

NZM3-4-XKV1P 168593 Y7-168593 EATON ELECTRIC Комплект перемычек +крышка 4p /1p Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NZM3-4-XKV1P 168593 Y7-168593 EATON ELECTRIC Комплект перемычек +крышка 4p /1p

NZM3-4-XKV1P

168593

Y7-168593

EATON-MOELLER

Комплект перемычек; +крышка; 4p; /1p

НЗМ3-4-СКВ1П

Дополнительные аксессуары для автоматических выключателей серии NZM предлагают широкий ассортимент возможностей применения для использования по всему миру. Модульные функциональные группы делают монтаж гибким и простым. Примечания: тип содержит детали для обеих сторон переключателя для 4-полюсного NN. -Переключатели постоянного тока S1-DC, которые используются в качестве 1-полюсных переключателей для постоянного тока. Звенья используются для последовательного соединения контактов. Комплект перемычек с чехлом для использования: N3-4-.. С1-DC

Подробнее


Низковольтное оборудование > Комплект проводки/подключения для силового выключателя

Автоматические выключатели в литом корпусе NZM

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $607.05
Цена за единицу: $607.05
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Комплект перемычек; +крышка; 4p; /1p

Программа поставок

Количество полюсов
1 полюс
Принадлежности
Комплект перемычек пост. тока
Количество проводников
4
Набор перемычек с крышкой IP2X
Номинальный ток [In]
400 (40 °C,)
338 (65 °C) A
Применяемое для
N3-4-320(400)-S1(-S15)-DC
указания

Модель содержит детали для верхней стороны переключателя для 4-полюсных переключателей N ...- DC, которые используются в качестве 1-полюсные переключатели для постоянного тока.

Перемычки соединяют контакты последовательно.

Пользователь сам определяет, где расположить входящее и исходящее устройство, внизу или сверху.

См. рисунок «Способ подключения».

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Wiring set for power circuit breaker (EC002050)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker ([email protected] [ACN957011])
Suitable for number of poles
4
Model
Other

Размеры

1230DIM-318

ETIM for 168593 Low-voltage industrial controls and switchgear (EC002050)
Характеристика Значение
Suitable for number of poles (EF001589) 4
Model (EF000010) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-4-XKV1P Y7-168593 168593 RU_168593.pdf 257 Kbytes NZM3-4-XKV1P Y7-168593 168593 RU_168593.pdf
