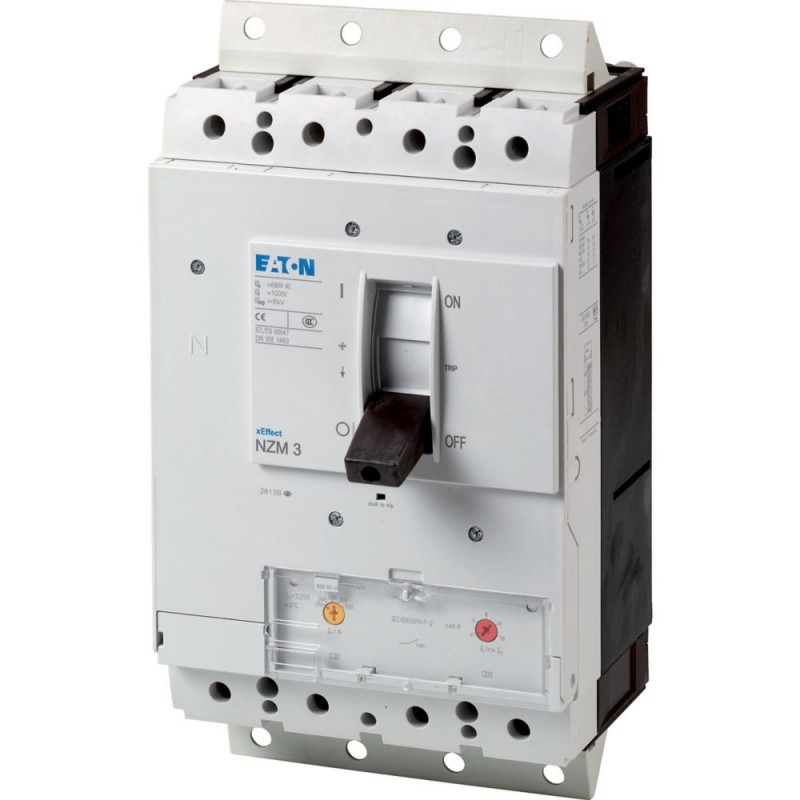

NZMN3-4-A320-SVE 168508 Y7-168508 EATON ELECTRIC Interruttore automatico di potenza, 4p, 320A, adattatore
NZMN3-4-A320-SVE
168508
Y7-168508
EATON-MOELLER
Interruttore automatico di potenza, 4p, 320A, adattatore
Int. Auto NZM, 4P, 320A, Plug-in
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 4p, 320A, plug-in module, NZMN3-4-A320-SVE
Serie NZM.. -Gli interruttori automatici coprono tutti i casi di applicazione con solo quattro dimensioni compatte e sono adatti per il mercato IEC. I gruppi funzionali modulari rendono sempre più flessibile l'installazione. Con sganciatori termomagnetici per impianti e protezione cavi. Note: Il valore impostato sul conduttore neutro è sincrono con il valore Ir impostato sul conduttore di fase.
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM interruttore automatico magnetotermico scatolato
Sigla catalogo
168508
EAN
4015081649860
Lunghezza/profondità del prodotto
335 mm
Altezza prodotto
215.2 mm
Larghezza prodotto
185 mm
Peso prodotto
8.81 kg
Conformità
RoHS conform
Codice modello
NZMN3-4-A320-SVE
Specifiche del prodotto
Caratteristiche speciali
Corrente nominale = corrente nominale ininterrotta: 320 A
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
320 A
Tensione nominale
690 V - 690 V
Caratteristiche
Comando a motore opzionale
Unità di protezione
Unità di protezione
Accessorio necessario
NZM3-XSVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Metodo di montaggio
apparecchio da incasso, tecnica con inserto a innesto
Dissipazione apparecchiature, dipendente da corrente
94 W
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Grado di protezione
IP20
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Corrente nominale del conduttore neutro
200% del conduttore di fase
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Impostazione sganciatore per cortocircuito istantaneo - max
3200 A
Impostazione sgancio in cortocircuito istantaneo - min
1920 A
Capacità morsetti (busbar in rame)
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
Tipo di maniglia
Leva a bilanciere
Impostazione corrente ritardo corto (Isd) - max
0 A
Impostazione corrente ritardo corto (Isd) - min
0 A
Impostazione corrente istantanea (Ii) - max
19200 A
Impostazione corrente istantanea (Ii) - min
1920 A
Impostazione corrente di sovraccarico (Ir) - max
320 A
Impostazione corrente di sovraccarico (Ir) - min
250 A
Impostazione corrente di sovraccarico (Ir)
250 A - 320 A
Capacità di apertura nom. in corto Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
50 kA
Capacità di apertura nominale in cortocircuito Ics (IEC/EN 60947) a 500 VDC
30 kA
Capacità di interruzione nominale in cortocircuito Ics (IEC/EN 60947) a 750 VDC
30 kA
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Potere nominale di chiusura in cortocircuito Icm a 240 V, 50/60 Hz
330 kA
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 320 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 50 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1920 A |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMN3-4-A320-SVE Y7-168508 168508 PT_113307.pdf | 4 Mbytes |
|
