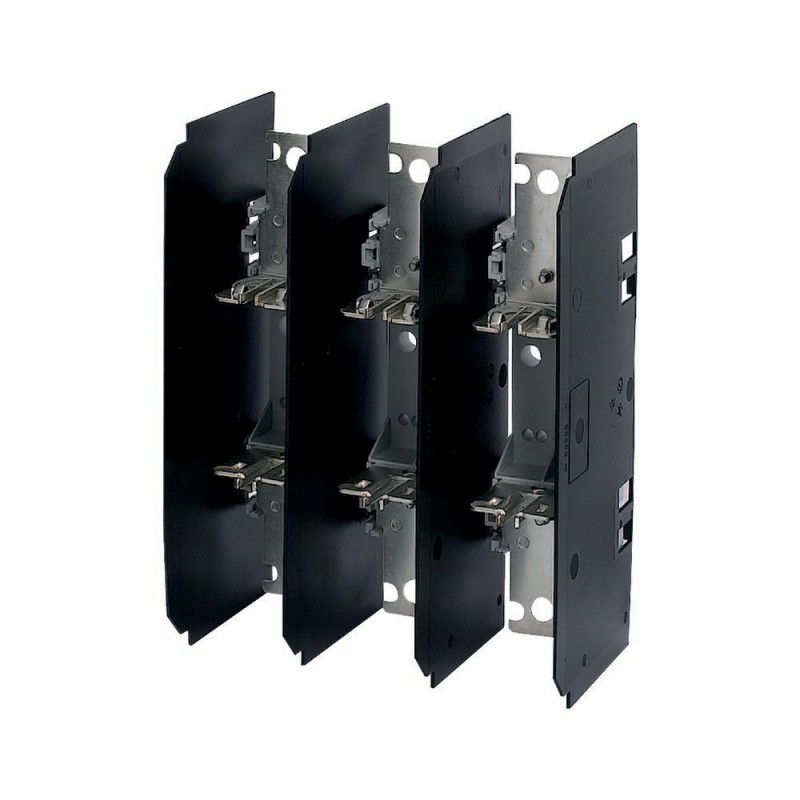

GSU2 289017 Y7-289017 EATON ELECTRIC Base per fusibili NH, 400A, 400A/500V, 315A/690V, NH2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

GSU2 289017 Y7-289017 EATON ELECTRIC Base per fusibili NH, 400A, 400A/500V, 315A/690V, NH2

GSU2

289017

Y7-289017

EATON-MOELLER

Base per fusibili NH, 400A, 400A/500V, 315A/690V, NH2

Base fusibile NH2

Eaton xEffect Accessories LV systems Accessories and replacement parts for LV switchgear. NH fuse base, 400A, 400A/500V, 315A/690V, NH2

Base fusibile bassa tensione h.b.c., corrente nominale di funzionamento 400 A, fusibile max 400 A/500 V - 315 A/690 V, dimensione rack NH2

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile basso voltaggio

Basi di fusibili industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $166.65
Prezzo unitario: $166.65
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEffect Accessories fuse device NH fuse base
Catalog Number
289017
EAN
4015082890179
Product Length/Depth
115 mm
Product Height
254 mm
Product Width
196 mm
Product Weight
2.1 kg
Compliances
RoHS conform
Certifications
VDE 0636-201
IEC/EN 60 269-2-1
Model Code
GSU2

Specifiche del prodotto

Type
Amperage Rating
400 A
Connection type
Connector M10
Number of Poles
Three-pole
Voltage rating at AC
Contacts: 690 V AC
Voltage rating at DC
440 V DC
Rated current (gl/gG) - max
400 A
Pollution degree
3
Used with
Fuse bases
NH fuse base
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Screw diameter for flange connection
M10
Admissible heat dissipation (NH-SE) - max
34 W
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Fuse current rating at 500 V - max
400 A
Heat dissipation at ith AC without NH-SE
27 W
Operating altitude without derating - max
2000 mm
Rated insulation voltage (Ui)
750 VAC
Bus-mounting type
No
Direction of incoming supply
As required
Construction size
NH2
Mounting position
Vertical or horizontal
Overvoltage category
III
Frequency rating of contacts
40 Hz - 60 Hz
Mounting method
Screw
Degree of protection
IP00
Rated operation current (Ie)
400 A
Fuse current rating at 690 V - max
315 A
Heat dissipation at Ith DC without NH-SE
18 W
Terminal capacity (cable)
16 mm x 0.8 mm (10x) at box terminal
Terminal capacity (copper busbar)
Max. 30 mm x 10 mm for flat busbar at flange connection
Terminal capacity (flange connection) - max
25 mm² - 240 mm² (1x) for cable lugs
Terminal capacity (stranded cable)
120 mm² - 240 mm² at clamp-type terminal
25 mm² - 240 mm² (2x) at box terminal
120 mm² - 150 mm² (2x) at double clamp-type terminal
Tightening torque
11 Nm
30 Nm - 35 Nm

ETIM for 289017 Disgiuntori, fusibili (EC000067)
Caratteristica Valore
grandezza di costruzione (EF002566) NH2
modo di montaggio (EF000003) da avvitare
tipo di collegamento (EF000124) connettore ad innesto M10
numero di poli (EF001391) 3
corrente nominale (EF000227) 400 A
versione a cavalierino (EF002573) No
dispositivo di orientamento (EF002574) No
con contatto supplementare (EF020645) No
senza alogeni (EF000025) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
GSU2 Y7-289017 289017 IT_289017.pdf 110 Kbytes GSU2 Y7-289017 289017 IT_289017.pdf
