> EATON - MOELLER>Industrielle Sicherungssockel>GSU2 289017 Y7-289017 ELECTRIC NH-Sicherungsunterteil, 400A, 400A/500V, 315A/690V, Grösse 2
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

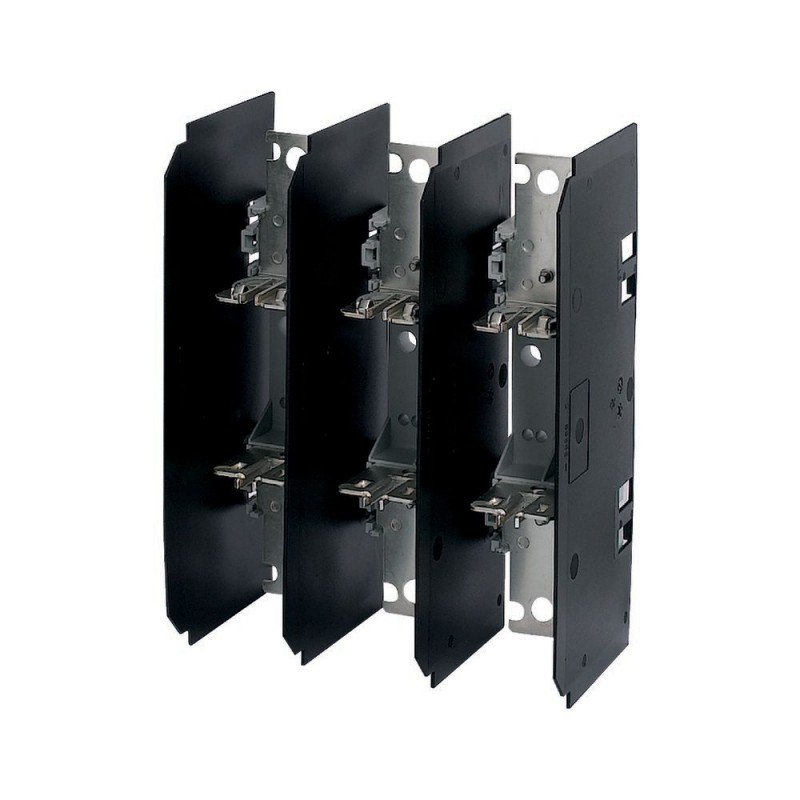

GSU2 289017 Y7-289017 EATON ELECTRIC NH-Sicherungsunterteil, 400A, 400A/500V, 315A/690V, Grösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GSU2 289017 Y7-289017 EATON ELECTRIC NH-Sicherungsunterteil, 400A, 400A/500V, 315A/690V, Grösse 2

GSU2

289017

Y7-289017

EATON-MOELLER

NH-Sicherungsunterteil, 400A, 400A/500V, 315A/690V, Grösse 2

GSU2-KARTON

Eaton xEffect Zubehör LV-Systemzubehör und Ersatzteile für Niederspannungs-Schaltgeräte. NH-Sicherungsunterteile, 400A, 400A/500V, 315A/690V, NH2

Niederspannungs-H.B.C.-Sicherungssockel, Bemessungsbetriebsstrom 400A, max. Sicherungseinsatz 400A/500V - 315A/690V, Baugröße NH2

Mehr Infos


Schutzschaltgeräte, Sicherungen > NH-Sicherungsunterteil

Industrielle Sicherungssockel

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $167.04
Stückpreis: $167.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton xEffect Accessories fuse device NH fuse base
Katalognummer
289017
Produkt Länge/Tiefe
115 mm
Produkthöhe
254 mm
Produktbreite
196 mm
Produktgewicht
2.1 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
VDE 0636-201
IEC/EN 60 269-2-1
EAN
4015082890179
Modellcode
GSU2

Delivery program

Typ
Stromstärkewert
400 A
Anzahl der Pole
3-polig

Technical data - electrical

Nennspannung bei AC
Kontakte: 690 V AC
Nennspannung bei DC
440 VDC
Bemessungsisolationsspan. (Ui)
750 VAC
Bemessungsstrom (gl/gG) - max
400 A
Bemessungsbetriebsstrom (Ie)
400 A
Sicherungsstromwert bei 500 V - max
400 A
Sicherungsstromwert bei 690 V - max
315 A
Nennfrequenz der Kontakte
40 Hz - 60 Hz
Betriebshöhe ohne Derating - max
2000 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Energie-Einspeiserichtung
beliebig

Technical data - mechanical

Montageart
Schraube
Einbaulage
Vertikal oder horizontal
Schutzart
IP00
Anschlussart
Steckverbinder M10
Anschlusskapazität (Kabel)
16 mm x 0,8 mm (10x) an Rahmenklemme
Anschlusskapazität (Kupfersammelschiene)
Max. 30 mm x 10 mm für Flachsammelschiene am Flanschanschluss
Anschlusskapazität (Flanschanschluss) - max
25 mm² bis 240 mm² (1x) für Kabelschuhe
Anschlusskapazität (mehrdrähtig)
120 mm² bis 240 mm² an Doppelprismenklemme
25 mm² bis 240 mm² (2x) an Rahmenklemme
120 mm² bis 150 mm² (2x) an Doppelprismenklemme
Anzugsdrehmoment
11 Nm
30 Nm - 35 Nm
Baugröße
NH2
Bus-Befestigungsart
Nein
Schraubendurchmesser für Flanschverbindung
M10
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Design verification as per IEC/EN 61439 - technical data

Verlustleistung bei Ith DC ohne NH-SE
18 W
Verlustleistung bei Ith AC ohne NH-SE
27 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Zulässige Verlustleistung (NH-SE) – max
34 W

Additional information

Benutzt mit
Sicherungssockel
NH-Sicherungsunterteile

ETIM for 289017 Schutzschaltgeräte, Sicherungen (EC000067)
Merkmal Wert
Baugröße (EF002566) NH2
Montageart (EF000003) zum Anschrauben
Anschlussart (EF000124) Steckverbinder M10
Polzahl (EF001391) 3
Bemessungsstrom (EF000227) 400 A
Reiterausführung (EF002573) Nein
Einschwenkvorrichtung (EF002574) Nein
Mit zusätzlichem Kontakt (EF020645) Nein
Halogenfrei (EF000025) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
GSU2 Y7-289017 289017 DE_289017.pdf 110 Kbytes GSU2 Y7-289017 289017 DE_289017.pdf
