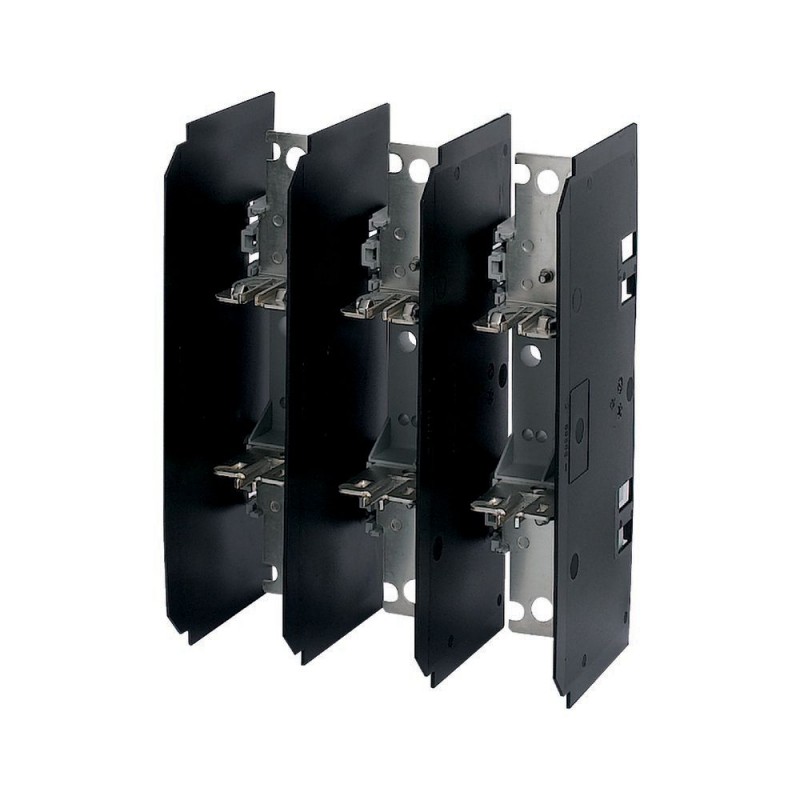

GSU2 289017 Y7-289017 EATON ELECTRIC Base para fusibles NH2 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GSU2 289017 Y7-289017 EATON ELECTRIC Base para fusibles NH2

GSU2

289017

Y7-289017

EATON-MOELLER

Base para fusibles NH2

Eaton xEffect Accessories LV systems Accessories and replacement parts for LV switchgear. NH fuse base, 400A, 400A/500V, 315A/690V, NH2

Base de fusible h.b.c. de baja tensión, corriente nominal de funcionamiento 400 A, fusible máx. 400 A/500 V - 315 A/690 V, tamaño de bastidor NH2

Más detalles


Disyuntores, fusibles > Base de fusible NH

Bases portafusibles Industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $164.26
Precio unitario: $164.26
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEffect Accessories fuse device NH fuse base
Catalog Number
289017
EAN
4015082890179
Product Length/Depth
115 mm
Product Height
254 mm
Product Width
196 mm
Product Weight
2.1 kg
Compliances
RoHS conform
Certifications
VDE 0636-201
IEC/EN 60 269-2-1
Model Code
GSU2

Delivery program

Type
Amperage Rating
400 A
Number of Poles
Three-pole

Technical data - electrical

Voltage rating at AC
Contacts: 690 V AC
Voltage rating at DC
440 V DC
Rated insulation voltage (Ui)
750 VAC
Rated current (gl/gG) - max
400 A
Rated operation current (Ie)
400 A
Fuse current rating at 500 V - max
400 A
Fuse current rating at 690 V - max
315 A
Frequency rating of contacts
40 Hz - 60 Hz
Operating altitude without derating - max
2000 mm
Overvoltage category
III
Pollution degree
3
Direction of incoming supply
As required

Technical data - mechanical

Mounting method
Screw
Mounting position
Vertical or horizontal
Degree of protection
IP00
Connection type
Connector M10
Terminal capacity (cable)
16 mm x 0.8 mm (10x) at box terminal
Terminal capacity (copper busbar)
Max. 30 mm x 10 mm for flat busbar at flange connection
Terminal capacity (flange connection) - max
25 mm² - 240 mm² (1x) for cable lugs
Terminal capacity (stranded cable)
120 mm² - 240 mm² at clamp-type terminal
25 mm² - 240 mm² (2x) at box terminal
120 mm² - 150 mm² (2x) at double clamp-type terminal
Tightening torque
11 Nm
30 Nm - 35 Nm
Construction size
NH2
Bus-mounting type
No
Screw diameter for flange connection
M10
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Design verification as per IEC/EN 61439 - technical data

Heat dissipation at Ith DC without NH-SE
18 W
Heat dissipation at ith AC without NH-SE
27 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Admissible heat dissipation (NH-SE) - max
34 W

Additional information

Used with
Fuse bases
NH fuse base

ETIM for 289017 Disyuntores, fusibles (EC000067)
Característica Valor
Tamaño de construcción (EF002566) NH2
Método de montaje (EF000003) Para atornillar
Método de conexión (EF000124) Conector M10
Número de polos (EF001391) 3
Corriente nominal (EF000227) 400 A
Tipo de caballete (EF002573) No
Dispositivo de pivotaje (EF002574) No
Con contacto adicional (EF020645) No
Libre de halógenos (EF000025) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
