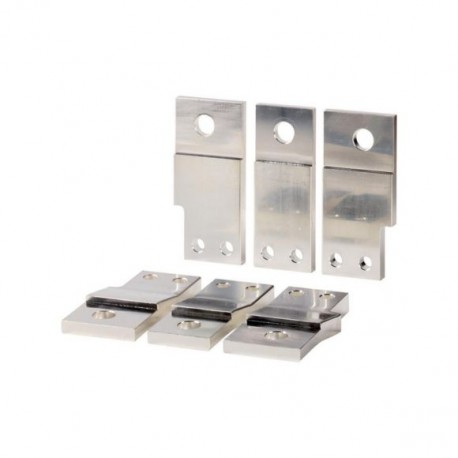

N4-XAS12-1000 285609 Y7-285609 EATON ELECTRIC Set adattatore N4/N12 800A/1000A

Set adattatore N4/N12 800A/1000A

N4/N12 Kit di retrofit 800A/1000A

Eaton Moeller series NZM - Molded Case Circuit Breaker. N4/N12 adapter set 800A/1000A

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Kit di conversione da N(ZM)12 a N(ZM)4. Con i morsetti del kit di ricambio, i 3 poli NZM12 e N12 possono essere adattati alle dimensioni di collegamento dell'NZM4 o N4 prodotti a partire dall'anno di modello 1983. I dispositivi di base a 4 poli, le unità rimovibili e i dispositivi di base con operatore remoto non possono essere sostituiti. Contenuto dei kit di sostituzione N(ZM)4-XAS12.., 3 prolunghe di collegamento sul lato di uscita, 3 prolunghe di collegamento sul lato del blocco di sgancio, 2 staffe di montaggio, 4 viti di fissaggio, 4 isolatori di fase, 6 viti di fissaggio, dadi e rondelle di tensione. Dima di punzonatura in carta nelle istruzioni di montaggio e manutenzione. I kit di ricambio hanno le stesse dimensioni dell'N(ZM)12..., che corrispondono allo stato di produzione 02/97 ad oggi. Caratteristiche speciali: Prima del 12/800, l'N(ZM)02-97 veniva fornito con terminali da 10 mm anziché da 8 mm. Con questi modelli, il cliente deve determinare l'anno di produzione del dispositivo misurando lo spessore della linguetta del terminale e ordinare il kit di sostituzione N(ZM)4-XAS12-1250. Aggiunta per dispositivi costruiti prima del 1983! In questo caso, il kit di sostituzione per interruttori-sezionatori può essere utilizzato nella sua interezza. Per gli interruttori automatici con un design ZM "lungo", l'adattatore si adatta solo sulla parte superiore. Nella parte inferiore, i dispositivi sono più lunghi di circa 65 mm e la connessione inferiore è più profonda di circa 26 mm. Di conseguenza, gli adattatori inferiori sono troppo corti e le altezze non corrispondono. Può essere utilizzato per: N4
