Visualizza ingrandito

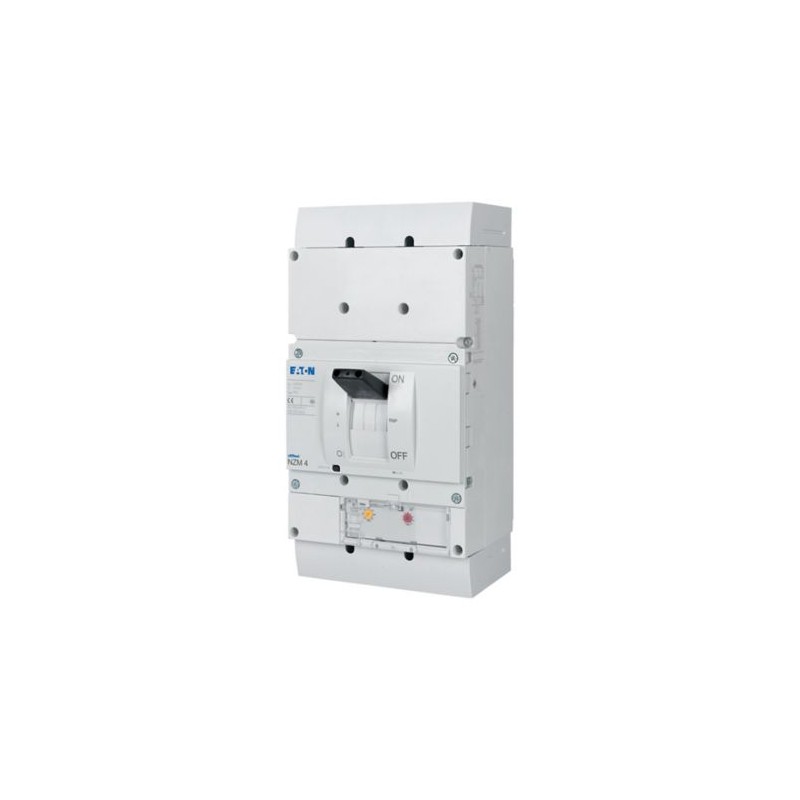

NZMH4-AE1000-S1 290372 EATON ELECTRIC Interruttore automatico di potenza, 3p, 1000A 1000V
NZMH4-AE1000-S1
290372
EATON-MOELLER
Interruttore automatico di potenza, 3p, 1000A 1000V
Auto NZM, 3P, 1000A, 1000V
apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici con custodia modellata NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Interruttore automatico di potenza, 3p, 1000A 1000V
Interruttore automatico di potenza NZM4, A 3 poli, Potere d'interruzione 1000 V 50/60 Hz( Ics): 20 kA, Corrente nominale = corrente nominale ininterrotta( In = Iu): 1000 A, Tecnica di installazione: Montaggio fisso, collegamento a vite, Norma/Approvazione: IEC, Funzione di protezione: protezione impianti e cavi
Programma di fornitura
Assortimento
interruttore automatico di potenza
Funzione di protezione
protezione impianti e cavi
Norma/Approvazione
IEC
Tecnica di installazione
Montaggio fisso
Tecnica di sgancio
Sganciatore elettronico
Grandezza
NZM4
Descrizione
Misurazione del valore effettivo e “memoria termica”
Tecnica di collegamento NZM..S1: copertura NZM..XKSA necessaria
Tecnica di collegamento NZM..S1: copertura NZM..XKSA necessaria
Numero di poli
A 3 poli
Dotazione standard
collegamento a vite
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1000 A
Potere d'interruzione
1000 V 50/60 Hz [Icu]
20 kA
Campo di taratura
Sganciatore termico
[Ir]
[Ir]500 - 1000 A
Sganciatore magnetico
[Irm]senza ritardo
[Ii= Inx …]
[Irm]senza ritardo[Ii= Inx …]2 - 12
Dati tecnici
Interruttori automatici di potenza
Tensione nominale di tenuta ad impulso [Uimp]Circuito principale
8000 V
Tensione nominale di tenuta ad impulso [Uimp]Contatti ausiliari
6000 V
Tensione nominale d'impiego [Ue]
1000 V AC
Corrente nominale = corrente nominale ininterrotta [In= Iu]
1000 A
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
1000 V
Categoria d'uso
A
Temperatura ambienteTemperatura ambiente stoccaggio
-40 - +70 °C
Temperatura ambienteFunzionamento
-25 - +70 °C
Potere nominale di chiusura sotto corto circuito [Icm]
240 V 50/60 Hz [Icm]
275 kA
400/415 V 50/60 Hz [Icm]
187 kA
440 V 50/60 Hz [Icm]
187 kA
525 V 50/60 Hz [Icm]
143 kA
690 V 50/60 Hz [Icm]
100 kA
1000 V 50/60 Hz [Icm]
40 kA
Potere nominale di interruzione sotto cortocircuito Icn[Icn]
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]240 V 50/60 Hz [Icu]
125 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]400/415 V 50 Hz [Icu]
85 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]440 V 50/60 Hz [Icu]
85 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]525 V 50/60 Hz [Icu]
65 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]690 V 50/60 Hz [Icu]
50 kA
Icu IEC/EN 60947 sequenza di commutazione OtCO [Icu]1000 V 50/60 Hz [Icu]
20 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]230 V 50/60 Hz [Ics]
63 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]440 V 50/60 Hz [Ics]
50 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]525 V 50/60 Hz [Ics]
50 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]690 V 50/60 Hz [Ics]
37 kA
Ics IEC/EN 60947 sequenza di commutazione OtCOtCO [Ics]1000 V AC [Ics]
15 kA
Corrente nominale di breve durata ammissibile
t = 0,3 s [Icw]
19.2 kA
t = 1 s [Icw]
19.2 kA
Durata meccanica [Manovre]
10000
Max. frequenza di manovra [man/h]
60 man/h
Durata meccanica: scatto max. 50% da parte dello sganciatore A/U
Durata, elettrica
1000 V 50/60 Hz [Manovre]
500
Sezioni di collegamento
Dotazione standard
collegamento a vite
Cavo circolare CuMorsetto a tunnelflessibile4 fori
4 x (50 - 240)
mm2
mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [min.]
1 x (185 - 240) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [max.]
2 x (70 - 185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento2 fori [min.]
4 x 50 mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastra di collegamento2 fori [max.]
4 x (35 - 185) mm2
Cavo circolare CuCollegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate
2 x 240
6 x (70 - 240) mm2
6 x (70 - 240) mm2
Cavo in alluminio o rameMorsetto a tunnelflessibile4 fori
4 x (50 - 240)
mm2
mm2
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto piatto per bandella in rame semplice [min.]
6 x 16 x 0.8 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Morsetto piatto per bandella in rame semplice [max.]
(2 x) 10 x 32 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Piastra di collegamento1 foro
(2 x) 10 x 50 x 1.0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [min.]
(2 x) 10 x 50 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posterioreBandella in rame, forata [max.]
(2 x) 10 x 50 x 1,0 mm
Bandella in rame (numero lamelle x larghezza x spessore lamelle)Collegamento a bullone e collegamento posteriorePiastre di collegamento allargate
(2 x) 10 x 80 x 1.0 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioreCollegamento a bullone
M10
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [min.]
25 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posterioredirettamente sull'interruttore [max.]
2 x (50 x 10)
2 x (80 x 10) mm
2 x (80 x 10) mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [min.]
25 x 5 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastra di collegamento1 foro [max.]
2 x (50 x 10)
mm
mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastra di collegamento2 fori
2 x (50 x 10) mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [min.]
60 x 10 mm
Sbarra in rame (larghezza x profondità) [mm]Collegamento a bullone e collegamento posteriorePiastre di collegamento allargatePiastre di collegamento allargate [max.]
2 x (80 x 10) mm
Cavi di comando
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
1000 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
123 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / disgiuntore per protezione trasformatori, generatori e impianti (EC000228)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Interruttore di potenza per trasf., generat. e protez. impianti ([email protected] [AJZ716013])
corrente nominale permanente Iu
1000 A
tensione nominale
1000 - 1000 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz
85 kA
intervallo di regolazione sganciatore di sovraccarico
500 - 1000 A
intervallo di regolazione dell’attivatore di corto circuito con ritardo breve
0 - 0 A
intervallo di regolazione dell’attivatore di corto circuito non ritardato
2000 - 12000 A
protezione dalle dispersioni a terra integrata
no
tipo di collegamento circuito elettrico principale
raccordo a vite
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
adatto per montaggio su guida a cappello
no
montaggio su guida a DIN opzionale
no
numero di contatti ausiliari, contatti di riposo
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, invertitori
0
segnalatore di intervento presente
no
con sganciatore di minima tensione
no
numero di poli
3
posizione del collegamento per circuito elettrico principale
davanti
esecuzione dell’elemento di azionamento
bilanciere
apparecchio completo con unità di sicurezza
sì
azionamento a motore integrato
no
azionamento a motore opzionale
sì
grado di protezione (IP)
IP20
Curve caratteristiche
Caratteristica
Dimensioni
① Spazio di spegnimento, distanza di sicurezza minima rispetto ad altre superfici:
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② Distanza di sicurezza minima rispetto a parti vicine
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② Distanza di sicurezza minima rispetto a parti vicine
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZMH4-AE1000-S1 290372 IT_290372.pdf | 333 Kbytes |
 |
