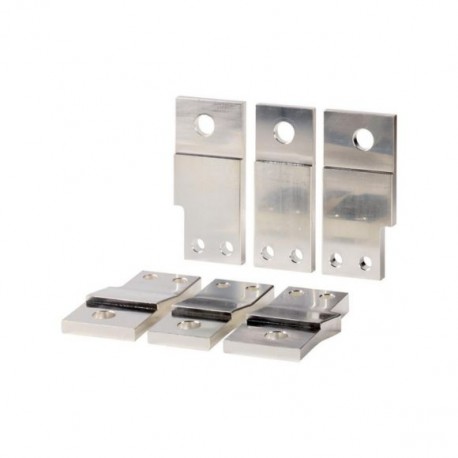

N4-XAS12-1000 285609 Y7-285609 EATON ELECTRIC Adaptadores NZM4 / NZM12 para 1000A

Adaptadores NZM4 / NZM12 para 1000A

Kit de retrofit N4/N12 800A/1000A

Eaton Moeller series NZM - Molded Case Circuit Breaker. N4/N12 adapter set 800A/1000A

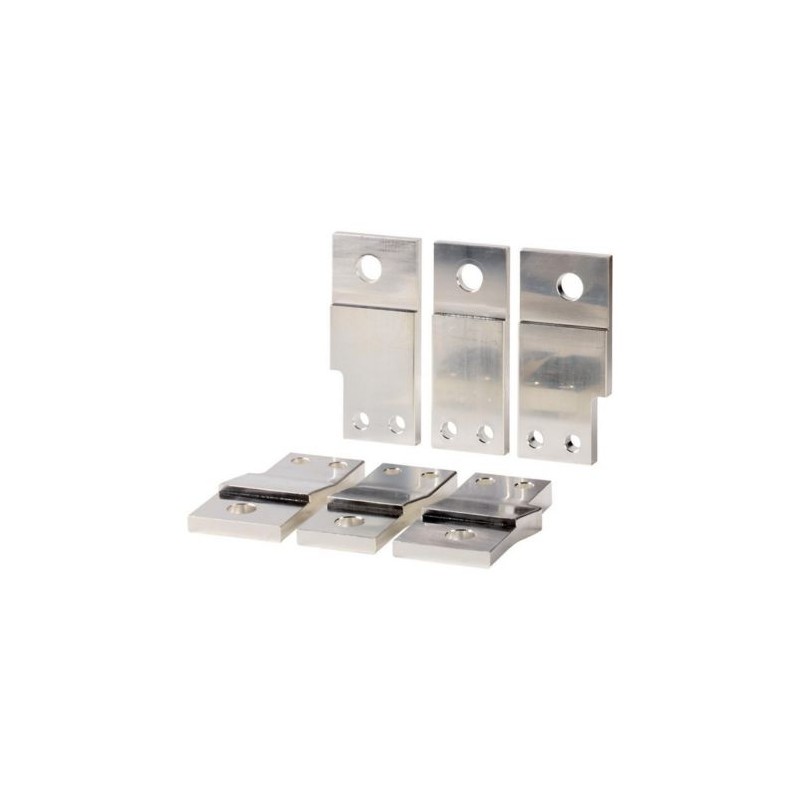

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Kit de conversão de N(ZM)12 para N(ZM)4. Com os terminais do kit sobressalente, os 3 polos NZM12 e N12 podem ser adaptados às dimensões de conexão do NZM4 ou N4 fabricados a partir do ano modelo 1983. Dispositivos básicos de 4 pólos, unidades removíveis e dispositivos básicos com operador remoto não podem ser substituídos. Conteúdo dos kits de substituição N(ZM)4-XAS12.., 3 extensões de conexão no lado de saída, 3 extensões de conexão no lado do bloco de disparo, 2 suportes de montagem, 4 parafusos de fixação, 4 isoladores de fase, 6 parafusos de fixação, porcas e arruelas de tensão. Modelo de perfuração de papel nas instruções de montagem e manutenção. Os kits de substituição têm as mesmas dimensões que o N(ZM)12..., que correspondem ao estado de produção 02/97 até ao presente. Características especiais: Antes do 12/800, o N(ZM)02-97 era fornecido com terminais de 10 mm em vez de 8 mm. Com esses modelos, o cliente deve determinar o ano de fabricação do dispositivo medindo a espessura da aba do terminal e solicitar o kit de substituição N(ZM)4-XAS12-1250. Adição para dispositivos construídos antes de 1983! Nesse caso, o kit de substituição para interruptores-seccionadores pode ser usado em sua totalidade. Para disjuntores com design ZM "longo", o adaptador só se encaixa na parte superior. Na parte inferior, os dispositivos são cerca de 65 mm mais longos e a conexão inferior é cerca de 26 mm mais profunda. Como resultado, os adaptadores inferiores são muito curtos e as alturas não correspondem. Pode ser usado para: N4
