> EATON - MOELLER>Sezionatori e interruttori a camme>P1-32/ST/SVB-SW 201715 ELECTRIC Interruttore generale, +custodia in acciaio, 3p, 32A, maniglia rossa g..
Prodotto precedente Prodotto successivo

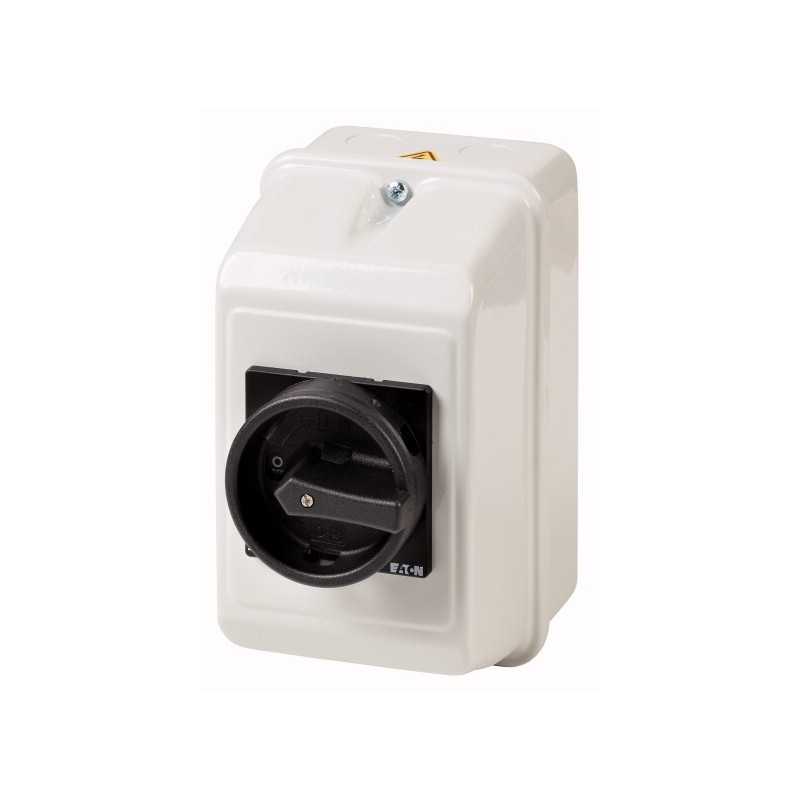

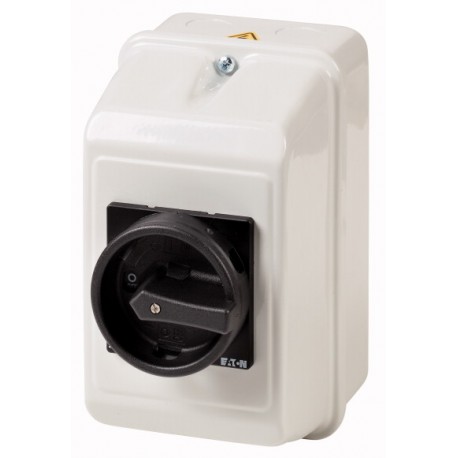

P1-32/ST/SVB-SW 201715 EATON ELECTRIC Interruttore generale, +custodia in acciaio, 3p, 32A, maniglia rossa g.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P1-32/ST/SVB-SW 201715 EATON ELECTRIC Interruttore generale, +custodia in acciaio, 3p, 32A, maniglia rossa g..

P1-32/ST/SVB-SW

201715

EATON-MOELLER

Interruttore generale, +custodia in acciaio, 3p, 32A, maniglia rossa gialla, lucchettabile

Interruttore generale; 3 poli; 32A; manico nero; Montaggio su scatola; Manico nero; Bloccabile in posizione 0 (OFF) in acciaio

Interruttore generale/sezionatore on-off secondo IEC/EN 60947-3, 690V/32A nella custodia in lamiera d'acciaio, grado di protezione frontale IP65, maniglia nera con collare di bloccaggio nero, bloccabile con 3 lucchetti, sezionatori P1 hanno un design molto compatto e robusto. Il funzionamento manuale agisce direttamente sul collegamento dei contatti. I contatti vengono aperti forzatamente quando vengono spenti. Design complessivo: Custodia per montaggio su superficie isolante, montaggio a incasso, montaggio centrale, montaggio posteriore, montaggio su quadro di servizio IVS

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Interruttore generale, +custodia in acciaio, 3p, 32A, maniglia rossa gialla, lucchettabile
Interruttore generale/sezionatore di potenza ON/OFF secondo IEC/EN 60947-3, 690V/32A nella custodia in lamiera d'acciaio, grado di protezione frontale IP65, maniglia nera con corona di blocco nera, lucchettabile con 3 lucchetti, I sezionatori di potenza P1 si contraddistinguono per la struttura compatta e robusta. L'azionamento manuale agisce direttamente sui contatti, che sono ad apertura positiva. Forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale, a comando rinviato, incasso in sistemi di distribuzione modulare IVS

Dati tecnici secondo ETIM 4.0

Version as switch disconnector compact
Yes
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
No
Max. rated operation voltage Ue AC
690 V
Rated permanent current Iu
32 A
Rated operation power AC-3, 400 V
13 kW
Rated operation power at AC-23, 400V
15 kW
Conditioned rated short-circuit current Iq
0 kA
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
No
Suitable for front mounting
No
Suitable for front mounting center
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Type of control element
-
Interlockable
Yes
Connection type main current circuit
Screw connection
Degree of protection (IP), front side
IP65

Dimensioni

115X089

ETIM for 201715 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
bloccabile (EF006281) No
con cablaggio premontato (EF016444) No
larghezza (EF000008) 104 mm
altezza (EF000040) 176 mm
profondità (EF000049) 162 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-32/ST/SVB-SW 201715 IT_201715.pdf 161 Kbytes P1-32/ST/SVB-SW 201715 IT_201715.pdf
