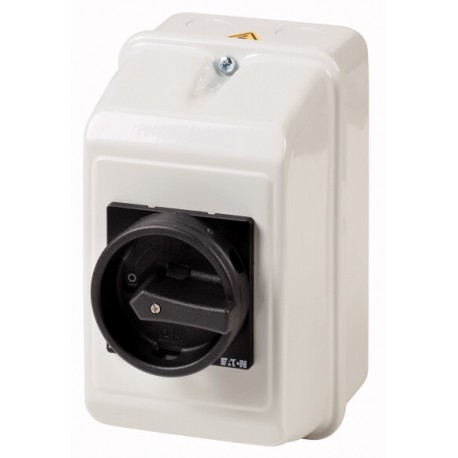

P1-32/ST/SVB-SW 201715 EATON ELECTRIC Interrupteur général, +enveloppe en acier, 3p, 32A, poignée rouge-jaun.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P1-32/ST/SVB-SW 201715 EATON ELECTRIC Interrupteur général, +enveloppe en acier, 3p, 32A, poignée rouge-jaun..

P1-32/ST/SVB-SW

201715

EATON-MOELLER

Interrupteur général, +enveloppe en acier, 3p, 32A, poignée rouge-jaune, verrouillable

Interrupteur général ; 3 pôles ; 32A ; poignée noire ; Montage de boîte ; Poignée noire ; Verrouillable en position 0 (OFF) en acier

Interrupteur principal/interrupteur-sectionneur on-off selon IEC/EN 60947-3, 690V/32A dans le boîtier en tôle d’acier, degré de protection avant IP65, poignée noire avec collier de verrouillage noir, verrouillable avec 3 cadenas, les interrupteurs-sectionneurs P1 ont une conception très compacte et robuste. L’entraînement manuel agit directement sur la connexion des contacts. Les contacts sont forcés à s’ouvrir lors de la mise hors tension. Conception générale : matériau isolant-boîtier de montage en surface, montage encastré, montage central, montage arrière, montage sur panneau de distribution de service IVS

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Interrupteur général, +enveloppe en acier, 3p, 32A, poignée rouge-jaune, verrouillable
Interrupteur général/interrupteur-sectionneur marche-arrêt selon IEC/EN 60947-3, 690V/32A en coffret métallique, degré de protection face avant IP65, poignée noire avec couronne de blocage noire, verrouillable avec 3 cadenas, les interrupteurs-sectionneurs P1 sont des appareils compacts et résistants. La poignée (commande manuelle) agit directement sur les contacts. Les contacts sont à manoeuvre positive d’ouverture. En général, montage en saillie et boîtier isolant, montage encastré, montage encastré avec fixation centrale, montage encastré avec fixation par l'arrière, montage encastré en tableau modulaire IVS

Caractéristiques techniques ETIM 4.0

Version as switch disconnector compact
Yes
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
No
Max. rated operation voltage Ue AC
690 V
Rated permanent current Iu
32 A
Rated operation power AC-3, 400 V
13 kW
Rated operation power at AC-23, 400V
15 kW
Conditioned rated short-circuit current Iq
0 kA
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
No
Suitable for front mounting
No
Suitable for front mounting center
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Type of control element
-
Interlockable
Yes
Connection type main current circuit
Screw connection
Degree of protection (IP), front side
IP65

Encombrements

115X089

ETIM for 201715 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Verrouillable (EF006281) Non
Avec un câblage préparé (EF016444) Non
Largeur (EF000008) 104 mm
Hauteur (EF000040) 176 mm
Profondeur (EF000049) 162 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P1-32/ST/SVB-SW 201715 FR_201715.pdf 161 Kbytes P1-32/ST/SVB-SW 201715 FR_201715.pdf
