> EATON - MOELLER>Interruttori automatici con custodia modellata NZM >NZM2-XSRM-R 266674 Y7-266674 ELECTRIC Kit per interruttore generale, laterale destro, rosso, grandezza..
ANUNCIAR
Prodotto precedente Prodotto successivo

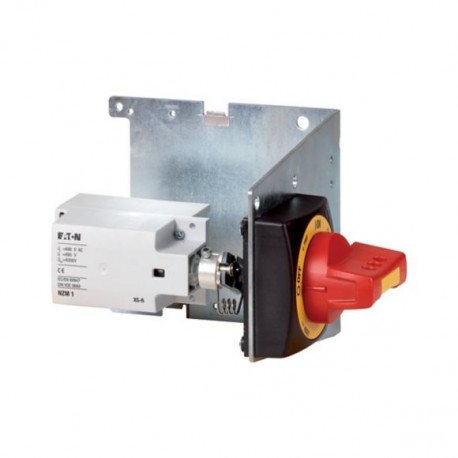

NZM2-XSRM-R 266674 Y7-266674 EATON ELECTRIC Kit per interruttore generale, laterale destro, rosso, grandezza.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-XSRM-R 266674 Y7-266674 EATON ELECTRIC Kit per interruttore generale, laterale destro, rosso, grandezza..

NZM2-XSRM-R

266674

Y7-266674

EATON-MOELLER

Kit per interruttore generale, laterale destro, rosso, grandezza 2

Kit completo di montaggio maniglia porta, lato destro, rosso, NZM2

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, on the right side, red, size 2, M

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. NOTA: Maniglia girevole di accoppiamento della porta, staffa di montaggio e speciale albero di prolunga corto. Targhetta di segnalazione esterna / targhetta di segnalazione in tedesco / inglese. Simbolo del fulmine nero e giallo. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Per migliorare il coperchio dell'etichetta della sbarra sul lato di ingresso, ordinare una protezione IP2X contro il contatto con le dita. Rosso-giallo per la disconnessione di emergenza. Bloccabile in posizione 0 sull'impugnatura. Può essere utilizzato per: NZM2 (-4), PN2 (-4), N (N/A) 2 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $246.63
Prezzo unitario: $246.63
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
266674
EAN
4015082666743
Lunghezza/profondità del prodotto
190 mm
Altezza prodotto
220 mm
Larghezza prodotto
190 mm
Peso prodotto
2.046 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
CSA (Class No. 1437-01)
UL listed
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS)
CE marking
CSA (File No. 22086)
UL489
IEC60947
UL (File No. E140305)
CSA certified
Codice modello
NZM2-XSRM-R

Specifiche del prodotto

Utilizzato con
PN2(-4)
N(S)2(-4)
NZM2(-4)
Tipo
Caratteristiche speciali
  • È possibile agganciare una targhetta/etichetta di denominazione esterna.
  • Per una migliore copertura tag sbarra collettrice sul lato di ingresso, ordinare una protezione di classe IP2X per il contatto con le dita.
  • Kit per l'utilizzo come interruttore generale
Caratteristiche
Bloccabile
Rosso/giallo per arresto di emergenza
Per il montaggio diretto di interruttore e maniglia nella parete laterale del quadro elettrico
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Nero
Dotato di:
Simbolo del fulmine nero e giallo
albero di prolunga
Maniglie per comando rinviato e bloccoporta
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Prolunga corta speciale
Squadretta di montaggio
Lucchetto
Carcassa
NZM2
Tipo di attivazione
Comando a destra
Adatto per
Arresto d'emergenza
Sezionatore
Interruttore automatico di potenza
Tipo di coperchio/sportello
La distanza minima tra le piastre laterali della custodia del quadro e l'interruttore automatico è definita dalla staffa di montaggio.
Impossibile utilizzare la prolunga del bloccoporta.
Bloccoporta bloccabile in posizione 0 sulla maniglia
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 266674 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) Sì
con asse (EF001434) Sì
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XSRM-R Y7-266674 266674 ES_266645.pdf 7 Mbytes NZM2-XSRM-R Y7-266674 266674 ES_266645.pdf
