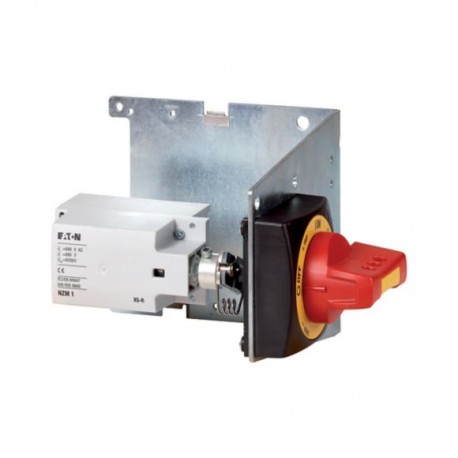

NZM2-XSRM-R 266674 Y7-266674 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur gé.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XSRM-R 266674 Y7-266674 EATON ELECTRIC Kit de transformation en interrupteur général en interrupteur gé..

NZM2-XSRM-R

266674

Y7-266674

EATON-MOELLER

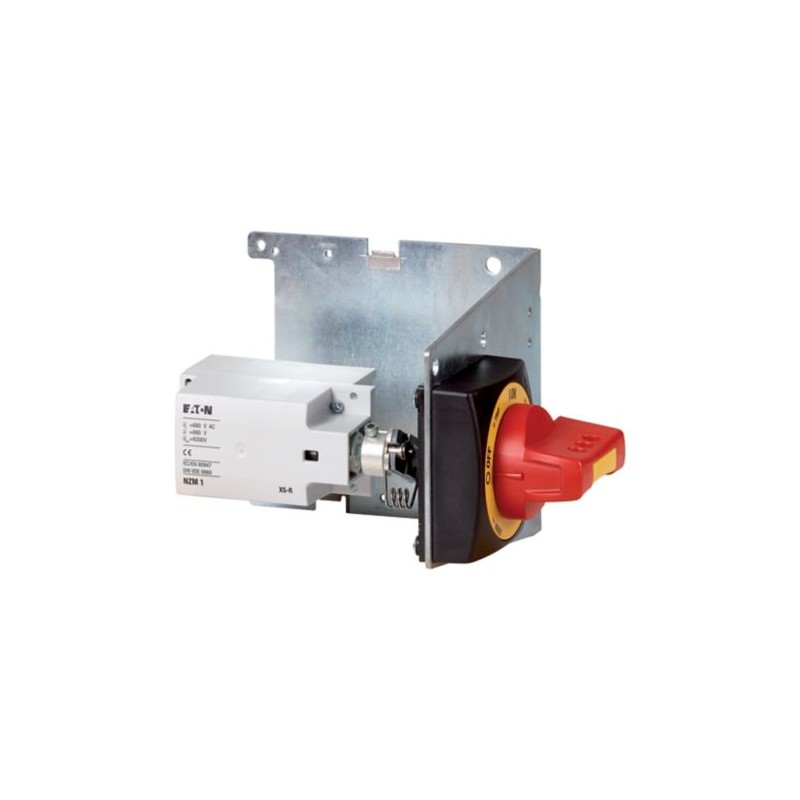

Kit de transformation en interrupteur général en interrupteur général, latéralement à droite, rouges, taille 2

NZM2-XSRM-R

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, on the right side, red, size 2, M

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète de possibilités d’application pour une utilisation dans le monde entier. Les groupes fonctionnels modulaires rendent le montage flexible et simple. Remarque : Poignée rotative d’accouplement de porte, support de montage et arbre d’extension court spécial. Plaque d’avertissement extérieure / plaque d’identification en allemand / anglais. Symbole de l’éclair noir et jaune. La plaque d’avertissement externe / plaque de marquage peut être clipsée. Pour un carénage amélioré de l’étiquette de jeu de barres du côté principal, veuillez commander une protection IP2X contre le contact avec le doigt. Rouge-jaune pour l’arrêt d’urgence. Verrouillable en position 0 sur poignée. Peut être utilisé pour : NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $246.76
Prix unitaire: $246.76
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
266674
Model Code
NZM2-XSRM-R
EAN
4015082666743
Product Length/Depth
190 mm
Product Height
220 mm
Product Width
190 mm
Product Weight
2.046 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CSA (Class No. 1437-01)
UL listed
CSA-C22.2 No. 5-09
UL (Category Control Number DIHS)
CE marking
CSA (File No. 22086)
UL489
IEC60947
UL (File No. E140305)
CSA certified

Spécifications du produit

Used with
PN2(-4)
N(S)2(-4)
NZM2(-4)
Type
Special features
  • External warning plate/designation label can be clipped on.
  • For enhanced busbar tag shroud on the incomer side, please order IP2X protection against contact with a finger.
  • Kit for use as a main switch
Features
Lockable
Red-yellow for emergency switching off
For direct mounting of circuit-breaker and handle in the side wall of the control cabinet
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Black and yellow lightning symbol
Extension shaft
Door coupling rotary handle
External warning plate/marking plate in German/English
Special short extension shaft
Mounting brackets
Padlock
Frame
NZM2
Activation type
Actuation on the right
Suitable for
Emergency stop
Switch disconnector
Power circuit breaker
Cover/door type
Narrowest minimum clearance between enclosure side plates of control panel and circuit breaker is defined by mounting bracket.
Door interlock extension cannot be used.
Door interlock lockable in 0 position on handle
Degree of protection / NEMA enclosure type
IP66
4X. 12

ETIM for 266674 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Oui
Avec axe (EF001434) Oui
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12
