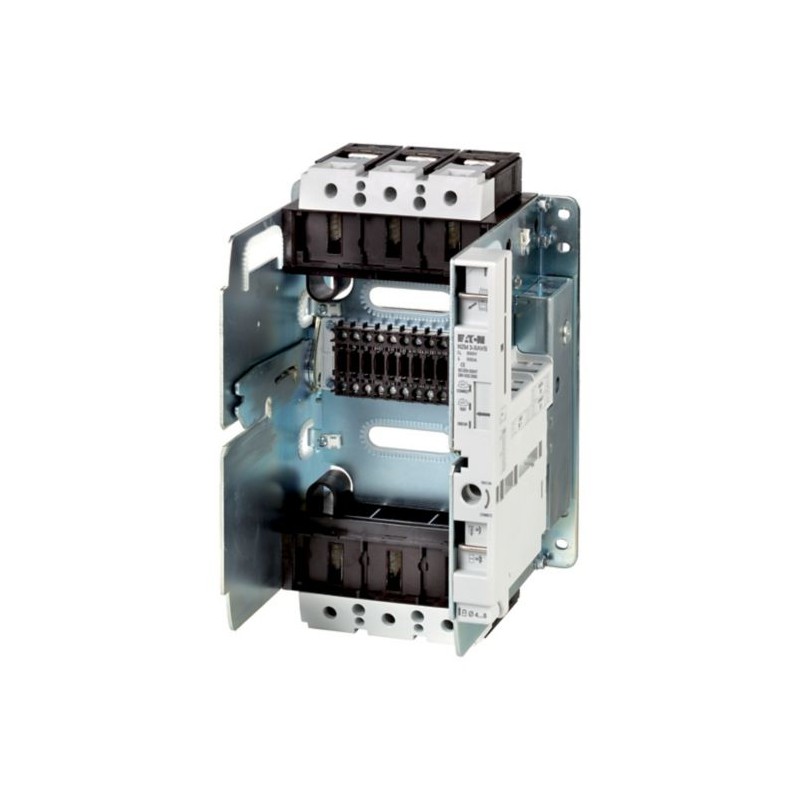

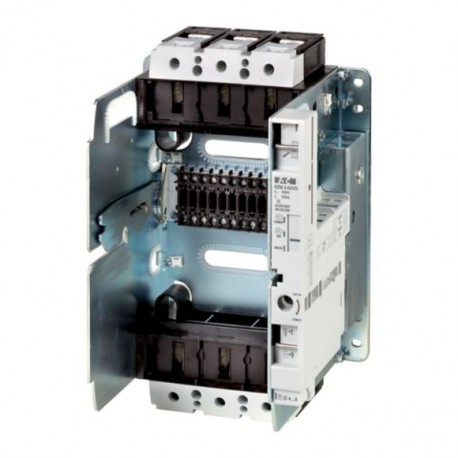

NZM3-XAVS 266711 Y7-266711 EATON ELECTRIC Zoccolo fisso, 3p, 630A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XAVS 266711 Y7-266711 EATON ELECTRIC Zoccolo fisso, 3p, 630A

NZM3-XAVS

266711

Y7-266711

EATON-MOELLER

Zoccolo fisso, 3p, 630A

Presa, 3P, 630A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Socket base, 3p, 630A

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione in tutto il mondo. I gruppi funzionali rendono il montaggio flessibile e semplice. Nota: per l'interruttore automatico NZM e l'interruttore-sezionatore N. Non approvato UL/CSA. Non per > UE 690 V. Per interruttori con applicazione di richiamo. Anche per riserva, test, posti offline. L'indicazione della posizione è meccanica con puntatori. Possibilità di un'indicazione elettrica aggiuntiva con contatti ausiliari. Un contatto N/A o N/C M22-(C)K01 o M22-(C)K10 ciascuno per posizione. In alternativa, doppi contatti M22-CK. Completamente con unità di collegamento del circuito di controllo. Tutti i collegamenti degli interruttori ausiliari (HIA, HIN, HIV) e gli sganciatori di tensione alle unità di collegamento del circuito di controllo sono già presenti. Utilizzo massimo: 3 contatti HIN, 2 contatti HIA, 2 contatti HIV. Non combinabile con il set di adattatori NZM4/NZM14 (NZM4-XSAS14-..) o N(ZM)4/N(ZM)12. Può essere utilizzato per: NZM3, N3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > supporto per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $798.98
Prezzo unitario: $798.98
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM dispositivo rimovibile
Sigla catalogo
266711
EAN
4015082667115
Lunghezza/profondità del prodotto
226 mm
Altezza prodotto
342 mm
Larghezza prodotto
227 mm
Peso prodotto
12.043 kg
Conformità
IEC
RoHS conform
Certificazione/i
IEC/EN 60947
Codice modello
NZM3-XAVS

Specifiche del prodotto

Tipo
Caratteristiche
esecuzione come apparecchio da incasso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Carcassa
NZM3
Metodo di montaggio
Estraibile
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
83,35 W
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Corrente nominale
610 A
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Componenti per morsetti inclusi
Collegamento a vite
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
Grado di protezione
IP2X (nella zona dell'area plug-in)
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Verticale e ruotato di 90° destra/sinistra
Numero di poli
A 3 poli
Resistenza agli urti
20 g (semionda 20 ms)

ETIM for 266711 Apparecchi elettrici a bassa tensione (EC002043)
Caratteristica Valore
corrente nominale In (EF008250) 610 A
numero di poli (EF001391) 3
versione adattatore per barra collettrice (EF006965) No
versione apparecchio da incasso (EF006954) Sì
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XAVS Y7-266711 266711 FR_259501.pdf 3 Mbytes NZM3-XAVS Y7-266711 266711 FR_259501.pdf
