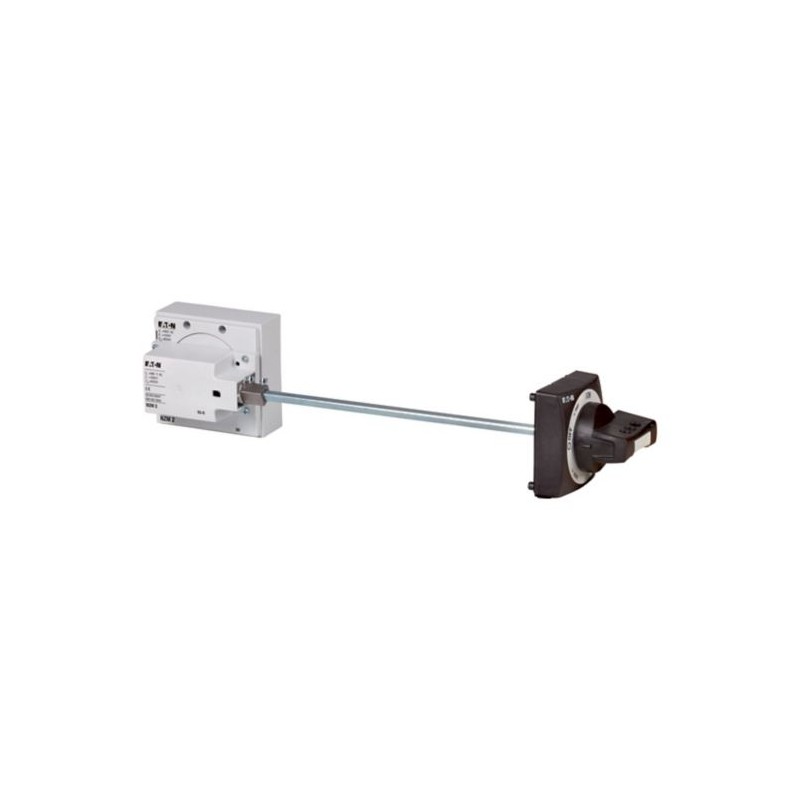

NZM1-XS-L 266641 Y7-266641 EATON ELECTRIC Kit per interruttore generale, laterale sinistra, 3p, grandezza 1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XS-L 266641 Y7-266641 EATON ELECTRIC Kit per interruttore generale, laterale sinistra, 3p, grandezza 1

NZM1-XS-L

266641

Y7-266641

EATON-MOELLER

Kit per interruttore generale, laterale sinistra, 3p, grandezza 1

Kit completo per il montaggio della maniglia della porta, guida sul lato sinistro,

Kit di montaggio dell’interruttore principale, sinistro, dimensioni telaio 1

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Maniglia di aggancio porta girevole con azionamento girevole. Albero di prolunga NZM. -XV4. Targhetta di segnalazione esterna/targa di segnalazione in tedesco/inglese. Simbolo del fulmine nero e giallo. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Per migliorare il coperchio dell'etichetta della sbarra sul lato di ingresso, ordinare una protezione IP2X contro il contatto con le dita. Predefinito, nero/grigio. Può essere bloccato in posizione 0 dell'impugnatura da un massimo di 3 lucchetti. Può essere modificato anche in posizione I. Può essere utilizzato per: NZM1 (-4), PN1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $182.44
Prezzo unitario: $182.44
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Kit di montaggio dell’interruttore principale, sinistro, dimensioni telaio 1
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: maniglia per comando rinviato e bloccoporta con comando rotativo. Albero di prolunga NZM...-KV4. Targhetta esterna di segnalazione pericolo/targhetta di identificazione in tedesco/inglese. Simbolo di pericolo (saetta nera su fondo giallo). Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile. per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X. standard, nero/grigio. Lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti. Modificabile per essere lucchettata in posizione I. Utilizzabile per NZM1(-4), PN1(-4), N(S)1(-4)

Programma di fornitura

Entità della fornitura
Maniglia per comando rinviato e bloccoporta con elemento rotativo
Albero di prolunga NZM…-XV4
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Simbolo di pericolo (saetta nera su fondo giallo)
Assortimento
Accessori
accessori
Kit per interruttore generale montaggio laterale
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM1
Descrizione
Kit per impiego come interruttore generale
Funzione
Azionamento dell'interruttore sulla parete laterale del quadro elettrico ad armadio
Installazione dell'interruttore su piastra di montaggio
Standard, nero/grigio
Grado di protezione
IP66
UL/CSA Type 4X, Type 12
Bloccoporta
Chiudibile in posizione 0 sulla maniglia con massimo 3 lucchetti
modificabile per essere lucchettata in posizione I
Informazioni sulla progettazione
Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile
Per una maggiore protezione contro i contatti accidentali sul lato alimentazione, ordinare una protezione contro i contatti IP2X.
azionamento
Comando a sinistra
utilizzo con
NZM1(-4)
PN1(-4), N(S)1(-4)

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
Si
Colore
Nero
Adatto per arresto d’emergenza
No
Con asse
Si
Adatto per disgiuntore
Si
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
4X, 12

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12

ETIM for 266641 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) Sì
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XS-L Y7-266641 266641 IT_266641.pdf 111 Kbytes NZM1-XS-L Y7-266641 266641 IT_266641.pdf
