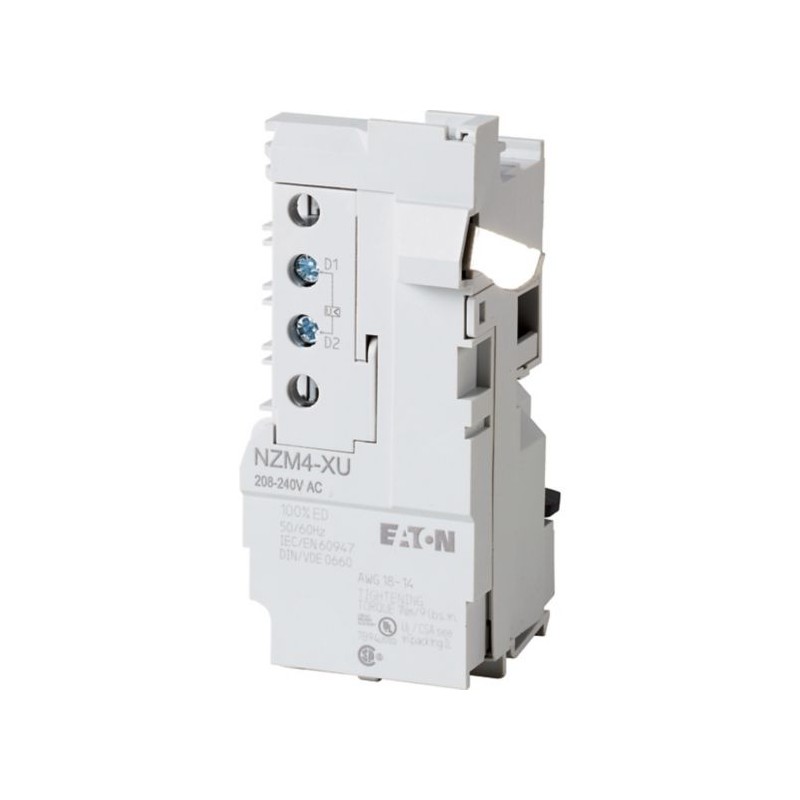

EATON - MOELLER NZM4-XUV 266588 Y7-266588 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

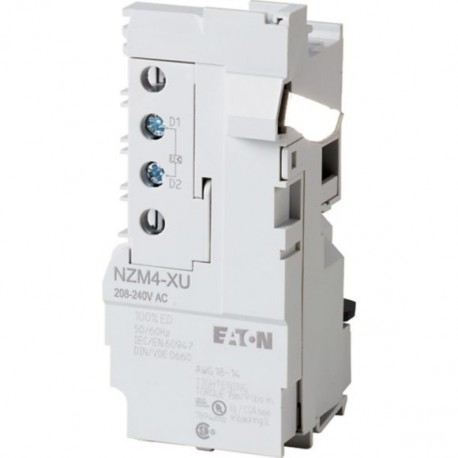

NZM4-XUV 266588 Y7-266588 EATON ELECTRIC Sganciatore di minima tensione, per dispositivo di ritardo

4/5 - 1 Recensioni

Riferimento: NZM4-XUV

Codice: 266588

Numero di catalogo: Y7-266588

Produttore: EATON - MOELLER

Descrizione:

Sganciatore di minima tensione, per dispositivo di ritardo
Bobina minima, per unità ritardata
Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release for switch frame size NZM4, for combination with separate delay unit
Sganciatore di minima tensione per le dimensioni del telaio dell'interruttore NZM4, per la combinazione con un'unità di ritardo separata

Categorie:

  • Apparecchi elettrici a bassa tensione > breaker per basse tensioni
  • EATON - MOELLER > Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 125,95 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller series NZM sgancio
Sigla catalogo
266588
EAN
4015082665883
Lunghezza/profondità del prodotto
107 mm
Altezza prodotto
51 mm
Larghezza prodotto
64 mm
Peso prodotto
0.263 kg
Conformità
IEC
RoHS conform
Certificazione/i
IEC60947
CSA (File No. 22086)
CE marking
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
CSA certified
UL (File No. E140305)
UL489
UL listed
Codice modello
NZM4-XUV

Specifiche del prodotto

Utilizzato con
NZM4(-4)
N(S)4(-4)
Tipo
Accessorio Sganciatore di minima tensione Sganciatore di minima tensione, ritardato alla diseccitazione
Caratteristiche speciali
Sganciatori speciali per la combinazione con un tempo di ritardo separato. Per l’utilizzo con dispositivi di arresto di emergenza in combinazione con pulsanti di arresto di emergenza. Non approvato da UL/CSA. È inoltre richiesto un dispositivo di ritardo UVU-NZM. Non può essere installato in concomitanza con il contatto ausiliario anticipato separato NZM...-XHIV... o lo sganciatore a lancio di corrente NZM...-XA...
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Tipo di collegamento elettrico
Collegamento a vite
Carcassa
NZM4
Numero di contatti (contatti normalmente aperti)
0
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Tensione nominale, DC
18 V DC
Adatto per
interruttore
Tipo connessione
con collegamento a vite
Tipo di tensione
DC
Funzioni
Ritardato
Capacità morsetti (conduttore pieno/flessibile)
18 - 14 AWG (1x) a sganciatore a lancio
18 - 14 AWG (2x) a sganciatore a lancio di corrente
0,75 mm² - 2,5 mm² (2x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (1x) per sganciatori di minima tensione, ritardato alla diseccitazione
0.75 mm² - 2.5 mm² (1x) a sganciatore a lancio con puntalino
0.75 mm² - 2.5 mm² (2x) a sganciatore a lancio con puntalino
0,75 mm² - 2,5 mm² (1x) per sganciatori di minima tensione, ritardato alla diseccitazione con puntalino
18 - 14 AWG (2x) per sganciatori di minima tensione, ritardato alla diseccitazione
Tensione di alimentazione di controllo nominale (Us), DC - max
0 V
Tensione di alimentazione di controllo nominale (Us), DC - min
0 V
Numero di contatti (contatti normalmente chiusi)
0
Numero di contatti (contatti di commutazione)
0
Sgancio in cortocircuito non ritardato - min
0 A
Sganciatore per corto circuito non ritardato - max
0 A

ETIM for 266588 Apparecchi elettrici a bassa tensione (EC001022)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica0 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicaritardato (EF001541)
Valore caratteristicaSì
Nome caratteristicaadatto per disgiuntore (EF005863)
Valore caratteristicaNo
Nome caratteristicaadatto per interruttore di carico (EF001543)
Valore caratteristicaSì
Nome caratteristicaadatto per salvamotore (EF005826)
Valore caratteristicaNo
Nome caratteristicaadatto per relè di sovraccarico (EF001545)
Valore caratteristicaNo
