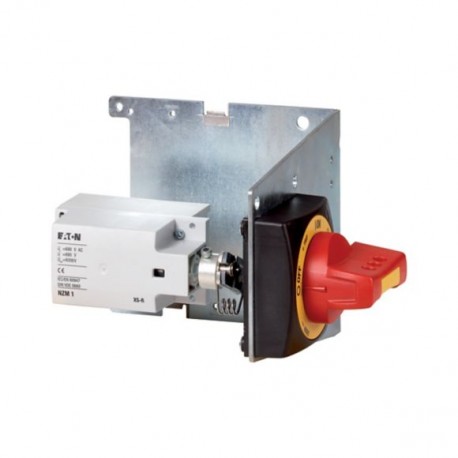

NZM1-XSRM-L 266671 Y7-266671 EATON ELECTRIC Kit per interruttore generale, laterale sinistra, rosso, grandez.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XSRM-L 266671 Y7-266671 EATON ELECTRIC Kit per interruttore generale, laterale sinistra, rosso, grandez..

NZM1-XSRM-L

266671

Y7-266671

EATON-MOELLER

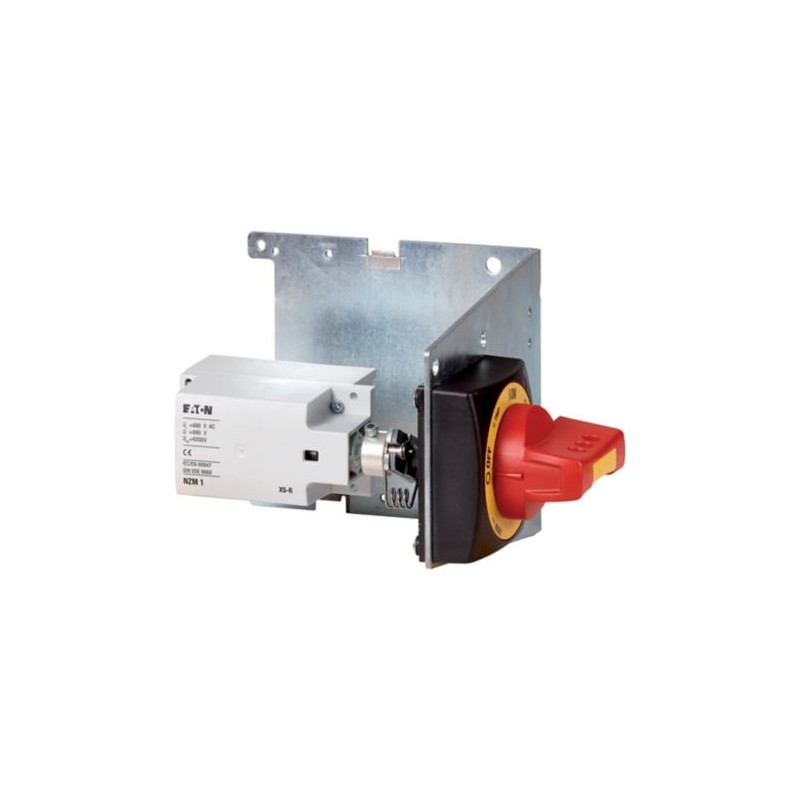

Kit per interruttore generale, laterale sinistra, rosso, grandezza 1

Kit completo maniglia porta, azionamento lato sinistro, rosso, NZM1

Eaton Moeller series NZM - Molded Case Circuit Breaker. Main switch assembly kit, on the left side, red, size 1, M

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. NOTA: Maniglia girevole di accoppiamento della porta, staffa di montaggio e speciale albero di prolunga corto. Targhetta di segnalazione esterna / targhetta di segnalazione in tedesco / inglese. Simbolo del fulmine nero e giallo. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Per migliorare il coperchio dell'etichetta della sbarra sul lato di ingresso, ordinare una protezione IP2X contro il contatto con le dita. Rosso-giallo per la disconnessione di emergenza. Bloccabile in posizione 0 sull'impugnatura. Può essere utilizzato per: NZM1 (-4), PN1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $233.07
Prezzo unitario: $233.07
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
266671
EAN
4015082666712
Lunghezza/profondità del prodotto
190 mm
Altezza prodotto
180 mm
Larghezza prodotto
145 mm
Peso prodotto
1.511 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
CSA (File No. 22086)
IEC60947
UL listed
UL (File No. E140305)
CSA-C22.2 No. 5-09
CE marking
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
UL489
CSA certified
Codice modello
NZM1-XSRM-L

Specifiche del prodotto

Utilizzato con
N(S)1(-4)
NZM1(-4)
PN1(-4)
Tipo
Caratteristiche speciali
  • È possibile agganciare una targhetta/etichetta di denominazione esterna.
  • Per una migliore copertura tag sbarra collettrice sul lato di ingresso, ordinare una protezione di classe IP2X per il contatto con le dita.
  • Kit per l'utilizzo come interruttore generale
Caratteristiche
Per il montaggio diretto di interruttore e maniglia nella parete laterale del quadro elettrico
Bloccabile
Rosso/giallo per arresto di emergenza
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Rosso
Dotato di:
Squadretta di montaggio
Simbolo del fulmine nero e giallo
Targhetta esterna per segnalazione pericolo/targhetta di identificazione in tedesco/inglese
Prolunga corta speciale
Maniglie per comando rinviato e bloccoporta
albero di prolunga
Lucchetto
Carcassa
NZM1
Tipo di attivazione
Comando a sinistra
Adatto per
Sezionatore
Interruttore automatico di potenza
Arresto d'emergenza
Tipo di coperchio/sportello
Bloccoporta bloccabile in posizione 0 sulla maniglia
Impossibile utilizzare la prolunga del bloccoporta.
La distanza minima tra le piastre laterali della custodia del quadro e l'interruttore automatico è definita dalla staffa di montaggio.
Numero di poli
Polo singolo
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 266671 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) rosso
adatto per arresto d'emergenza (EF001433) Sì
con asse (EF001434) Sì
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XSRM-L Y7-266671 266671 DE_266644.pdf 6 Mbytes NZM1-XSRM-L Y7-266671 266671 DE_266644.pdf
