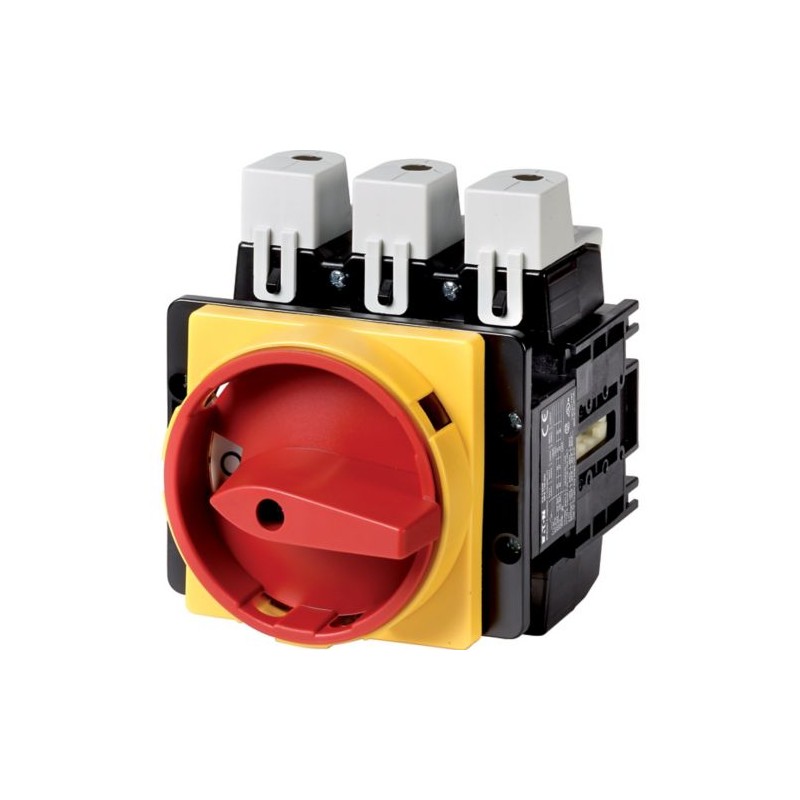

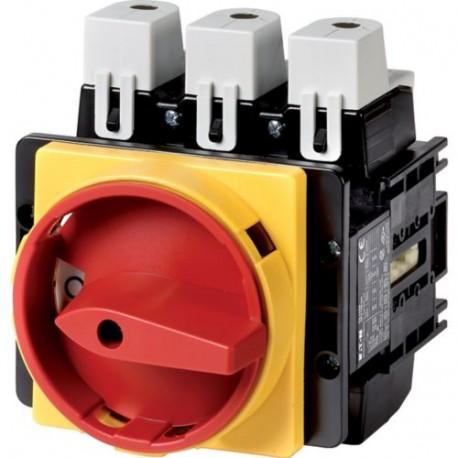

Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Posizione di montaggio
facoltativa
Valori meccaniciNumero di poli
A 3 poli
Valori meccaniciContatti ausiliari 0 Contatto NA
Valori meccaniciContatti ausiliari 0 Contatto NC
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
125 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12A PARTIRE DA 25 % ED
2 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 40 % ED
1.6 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 60 % ED
1.3 x Ie
Resistenza al corto circuitocon fusibili portata max.
125 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
2500 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
30 kA
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
850 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
800 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
750 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
650 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
340 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
8 W
Durata meccanica [Manovre]
>0.1 x 106
Frequenza di manovra massima [Manovre/h]
50
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
22 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
37 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V [P]
45 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
30 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
72 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
66 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V [Ie]
58 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
32 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
30 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
45 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
55 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
37 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
96 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
80 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori500 V [Ie]
78 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
39 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msCorrente nominale di impiego [Ie]
125 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
42 V
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VCorrente nominale di impiego [Ie]
125 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VCorrente nominale di impiego [Ie]
125 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VCorrente nominale di impiego [Ie]
125 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VCorrente nominale di impiego [Ie]
40 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VContatti
3 Numero
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
rigido o semirigido
1 x 95
2 x 35 mm2
Flessibile con puntalino secondo DIN 46228
1 x 70
2 x 25 mm2
Bandella in rame [numero lamelle x larghezza x spessore lamelle]
1 x 13 x 3
2 x 13 x 1,5 mm
Vite di collegamento
Inbus 5
Coppia di serraggio vite di collegamento
14 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Contatti relèTensione nominale di impiego [Ue]
600 V AC
Contatti relèCorrente nominale continuativa max.Circuito principaleGeneral use
150 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariGeneral Use [IU]
10 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariPilot Duty
A600
Potere d'interruzioneMassima potenza motoremonofase120 V AC
7.5 HP
Potere d'interruzioneMassima potenza motoremonofase240 V AC
20 HP
Potere d'interruzioneMassima potenza motoremonofase277 V AC
20 HP
Potere d'interruzioneMassima potenza motoretrifase120 V AC
15 HP
Potere d'interruzioneMassima potenza motoretrifase240 V AC
30 HP
Potere d'interruzioneMassima potenza motoretrifase480 V AC
60 HP
Potere d'interruzioneMassima potenza motoretrifase600 V AC
60 HP
Short Circuit Current RatingBasic Rating
10 kA
Short Circuit Current Ratingmax. Fusibile
350 Class RK1 A
Short Circuit Current RatingHigh fault rating
65 kA
Short Circuit Current Ratingmax. Fusibile
300, Class J A
Sezioni di collegamentorigido o flessibile con puntalino
3/0 AWG
Sezioni di collegamentoflessibile
2/0 AWG
Sezioni di collegamentoVite di collegamento
Inbus 5
Sezioni di collegamentoCoppia di serraggio
125 lb-in
