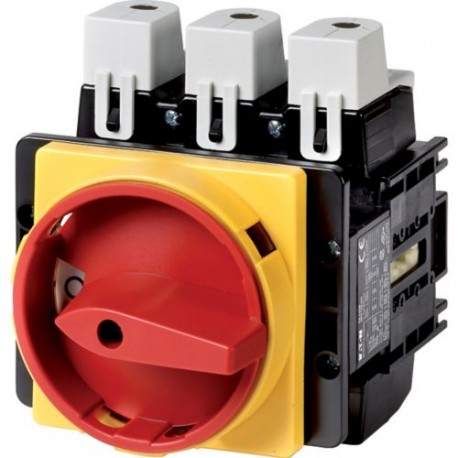

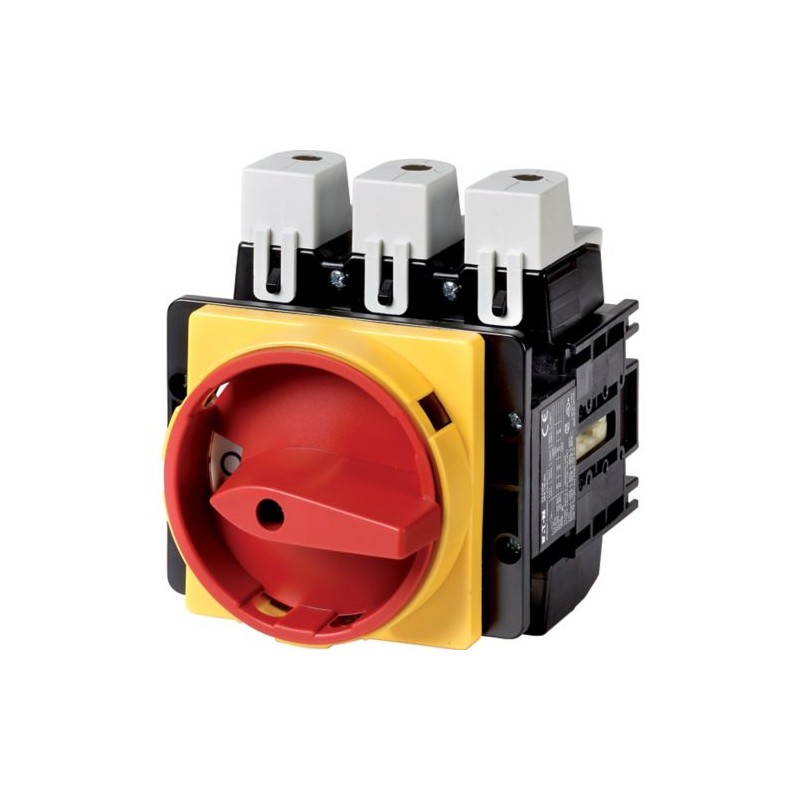

P5-125/EA/SVB 280898 Y7-280898 EATON ELECTRIC Interrupteur général, tripolaire, 125 A, Fonctions d'ARRÊT D'U.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P5-125/EA/SVB 280898 Y7-280898 EATON ELECTRIC Interrupteur général, tripolaire, 125 A, Fonctions d'ARRÊT D'U..

P5-125/EA/SVB

280898

Y7-280898

EATON-MOELLER

Interrupteur général, tripolaire, 125 A, Fonctions d'ARRÊT D'URGENCE, verrouillable en position 0, Montage encastré

P5-125/EA/SVB

Eaton Moeller® series P5 Main switch, P5, 125 A, flush mounting, 3 pole, Emergency switching off function, With red rotary handle and yellow locking ring, Lockable in the 0 (Off) position

Interrupteur principal, Gamme de produits : Interrupteur principal, Interrupteur de maintenance, Référence du groupe de pièces : P5, Fonction d’arrêt : Fonction d’arrêt d’urgence, Avec poignée rotative rouge et bague de verrouillage jaune, Informations sur l’équipement fourni : Contact auxiliaire ou conducteur neutre monté par l’utilisateur., 3 pôles, Dispositif de verrouillage : Verrouillable en position 0 (arrêt), Degré de protection : Avant IP65, Design : montage encastré, Puissance nominale du moteur AC-23A, 50 - 60 Hz 400 V : P = 45 kW, Courant nominal sans interruption : Iu = 125 A, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Interrupteur-sectionneur selon IEC/EN 60947-3

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $259.36
Prix unitaire: $259.36
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series P5 Main switch
Numéro de catalogue
280898
Code de modèle
P5-125/EA/SVB
EAN
4015082808983
Longueur du produit
115 mm
Hauteur du produit
150 mm
Largeur du produit
130 mm
Poids du produit
1.138 kg
Certifications
IEC/EN 60947
CSA-C22.2 No. 94
CSA
CE
CSA File No.: 223805
CSA-C22.2 No. 14-05
IEC/EN 60947-3
UL Category Control No.: NLRV, NLRV7
UL File No.: E36332
UL
UL 508
VDE 0660
CSA Class No.: 3211-05
IEC/EN 60204
Notes de catalogue
Courant nominal de courte durée admissible (Icw) pendant 1 seconde

Features & Functions

Fonction
Finition interrupteur de dispositif d'arrêt d'urgence
finition interrupteur général
Version interrupteur secteur de maintenance/réparation
Équipé de :
Poignée rotative rouge et bague de verrouillage jaune
Fonctions
Verrouillable
Fonctions d'ARRÊT D'URGENCE
Dispositif de verrouillage
verrouillable en position 0
Nombre de pôles
3

General

Accessoires
Contact auxiliaire ou contrôle d’isolement installé par l’utilisateur.
Degré de protection
NEMA 12
Degré de protection (face avant)
IP65
Longévité mécanique
100 000 manœuvres
Mode de pose
Montage encastré
Position de montage
Selon besoin
Fréquence de fonctionnement
50 opérations/h
Catégorie de surtension
III
Degré de pollution
3
Catégorie de produit
Interrupteur général
Tension assignée de tenue aux chocs (Uimp)
8000 V AC
Sécurité de l'isolation
440 V CA, entre les contacts, conforme norme EN 61140
Paramètre de sécurité (EN ISO 13849-1)
Valeurs B10d conformes à la norme EN ISO 13849-1, tableau C.1
Adapté à
Circuits de dérivation, utilisables pour la déconnexion des moteurs, (UL/CSA)
Montage avant à 4 trous

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
50 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Terminal capacities

Sections raccordables
3/0 AWG, conducteur à âme massive ou conducteur souple avec embout
2 x 25 mm², Conducteur souple avec embout selon DIN 46228
2 x 35 mm², âme massive ou multibrins
1 x 13 x 3 mm Nombre lamelles x largeur x épaisseur, feuillard en cuivre
2 x 13 x 1,5 mm Nombre lamelles x largeur x épaisseur, feuillard en cuivre
1 x 70 mm², Conducteur souple avec embout selon DIN 46228
2/0 AWG, flexible
1 x 95 mm², âme massive ou multibrins
Taille de vis
5 mm AF, Clé pour vis à six pans creux, Borne à vis
Couple de serrage
125 lb-in, Bornes à vis
14 Nm, Bornes à vis

Electrical rating

Pouvoir de coupure assigné à 220/230 V (cos phi à IEC 60947-3)
800 A
Pouvoir de coupure assigné à 400/415 V (cos phi à IEC 60947-3)
750 A
Pouvoir de coupure assigné à 500 V (cos phi à IEC 60947-3)
650 A
Pouvoir de coupure assigné à 660/690 V (cos phi à IEC 60947-3)
340 A
Courant assigné d'emploi (Ie) AC-3, 220 V, 230 V, 240 V
72 A
Courant assigné d'emploi (Ie) AC-3, 380 V, 400 V, 415 V
66 A
Courant assigné d'emploi CA-3, 500 V
58 A
Courant assigné d'emploi (Ie) AC-3, 660 V, 690 V
32 A
Courant assigné d'emploi (le) AC-21, 440 V
125 A
Courant assigné d'emploi (le) AC-23, 230 V
96 A
Courant assigné d'emploi (Ie) AC-23A, 400 V, 415 V
80 A
Courant assigné d'emploi AC-23A, 500 V
78 A
Courant assigné d'emploi (le) AC-23A, 690 V
39 A
Courant assigné d'emploi (le) DC-1, interrupteurs-sectionneurs l/r = 1 ms
125 A
Courant assigné d'emploi (le) DC-23A, 24 V
125 A
Courant assigné d'emploi (le) DC-23A, 48 V
125 A
Courant assigné d'emploi (le) DC-23A, 60 V
125 A
Courant assigné d'emploi (le) DC-23A, 120 V
40 A
Puissance assignée d’emploi en AC-3, 380/400 V, 50 Hz
37 kW
Puissance assignée d'emploi AC-3, 415 V, 50 Hz
37 kW
Puissance assignée d'emploi AC-3, 690 V, 50 Hz
30 kW
Puissance assignée d'emploi AC-23A, 220/230 V, 50 Hz
30 kW
Puissance assignée d’emploi en AC-23A, 400 V, 50 Hz
45 kW
Puissance assignée d'emploi AC-23A, 500 V, 50 Hz
55 kW
Puissance assignée d'emploi AC-23A, 690 V, 50 Hz
37 kW
Tension nominale (Ue) en AC - max.
690 V
Courant assigné ininterrompu (Iu)
125 A
Courant ininterrompu
Le courant assigné ininterrompu Iu est donné pour la section transversale max.

Short-circuit rating

Courant assigné de court-circuit conditionnel (Iq)
30 kA
Courant assigné de courte durée admissible (lw)
2,5 kA
2,5 kA, Contacts, 1 seconde
Courant nominal de court-circuit (carac. nominales de base)
10 kA, SCCR (UL/CSA)
350 A classe RK1, Fusible max., SCCR (UL/CSA)
Courant nominal en court-circuit (défaut élevé)
65 kA, SCCR (UL/CSA)
300 A, Classe J, Fusible max., SCCR (UL/CSA)
Carac nominales de protection contre les courts-circuits
125 A gG/gL, Fusible, Contacts

Switching capacity

Charge max. admissible
1,6 x Iₑ (avec fonctionnement intermittent 12, 40 % du facteur de marche)
2 x Iₑ (avec fonctionnement intermittent 12, 25 % du facteur de marche)
1,3 x Iₑ (avec fonctionnement intermittent 12, 60 % du facteur de marche)
Nombre de contacts en série DC-23A, 24 V
3
Nombre de contacts en série DC-23A, 48 V
3
Nombre de contacts en série DC-23A, 60 V
3
Nombre de contacts en série DC-23A, 120 V
3
Puissance d'interruption (contacts principaux, utilisation gén.)
150 A, Courant ininterrompu assigné max. (UL/CSA)
Puissance d'interruption (contacts auxiliaires, utilisation générale)
10A, IU, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
A600 (UL/CSA)
Pouvoir assigné de fermeture jusqu'à 690 V (cps phi à IEC/EN 60947-3)
850 A
Tension par contact en série
42 V

Motor rating

Puissance assignée du moteur à 115/120 V, 60 Hz, monophasée
7.5 HP
Puissance assignée du moteur à 115/120 V, 60 Hz, triphasée
15 HP
Puissance assignée du moteur à 230/240 V, 60 Hz, monophasée
20 HP
Puissance moteur assignée de 230/240 V, 60 Hz, triphasée
30 HP
Puissance assignée du moteur à 277 V, 60 Hz, monophasée
20 HP
Puissance moteur attribuée de 460/480 V, 60 Hz, triphasée
60 HP
Puissance moteur assignée de 575/600 V, 60 Hz, triphasée
60 HP

Contacts

Fiabilité des contacts
1 défaillance pour 100 000 manœuvres de commutation déterminées statistiquement, à 24 V CC, 10 mA)
Nombre de contacts auxiliaires (inverseurs)
0
Nombre de contacts auxiliaires (normalement fermés)
0
Nombre de contacts auxiliaires (normalement ouverts)
0

Actuator

Couleur de l'actionneur
Rouge
Type d’actionneur
commande rotative déportée sur porte

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
3.1 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
3.1 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
125 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Résistance aux UV uniquement en association avec un écran de protection.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 280898 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Oui
Finition interrupteur de maintenance/réparation (EF006986) Oui
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Oui
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 690 V
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 125 A
Courant permanent nominal, CA-21, 400 V (EF011777) 125 A
Courant permanent nominal , CA-21, 400 V (EF009165) 125 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 37 kW
Courant nominal de courte durée admissible Icw (EF007050) 2.5 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 45 kW
Puissance de commutation à 400 V (EF009166) 45 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 30 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Technique d'encastrement fixe pour appareil encastré
Adapté à une fixation frontale à 4 trous (EF007247) Oui
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Rouge
Finition de l'élément d'actionnement (EF006976) Commande rotative déportée sur porte
Verrouillable (EF006281) Oui
Type de raccordement du circuit principal (EF006819) Borne en cadre
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP65
Classe de protection (NEMA) (EF011959) 12
Largeur (EF000008) 130 mm
Hauteur (EF000040) 150 mm
Profondeur (EF000049) 115 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P5-125/EA/SVB Y7-280898 280898 FR_280923.pdf 2 Mbytes P5-125/EA/SVB Y7-280898 280898 FR_280923.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
