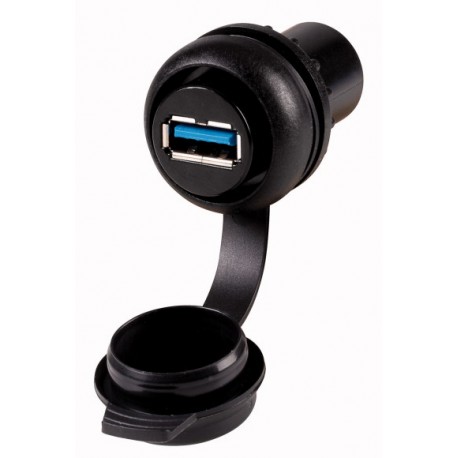

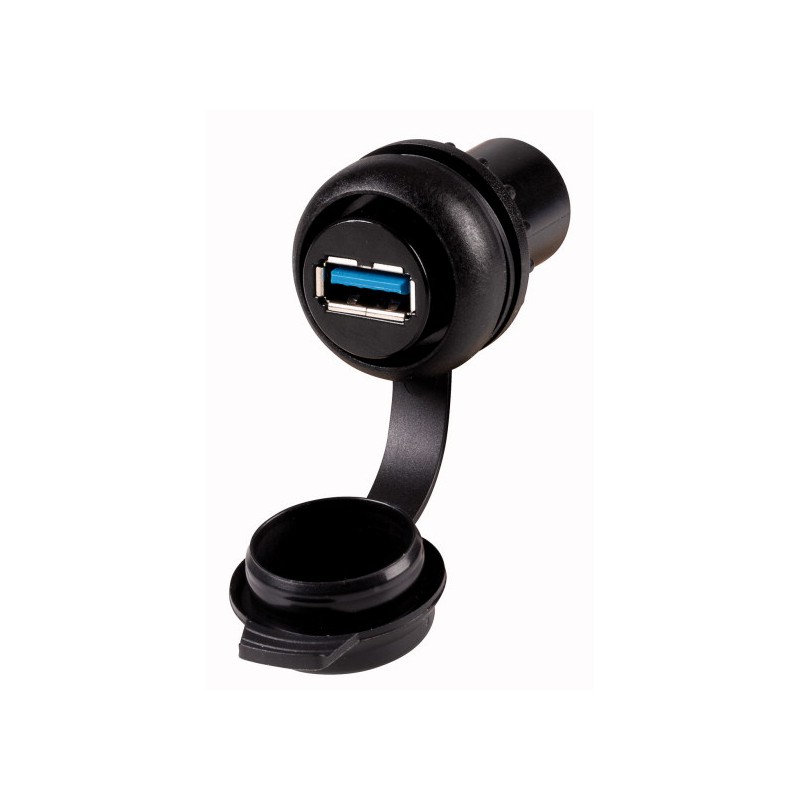

LICENZA CGVISON USB 40071347931 M22S-USB EATON ELECTRIC Elemento frontale, nero, +USB 3.0 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LICENZA CGVISON USB 40071347931 M22S-USB EATON ELECTRIC Elemento frontale, nero, +USB 3.0

LICENZA CGVISON USB

40071347931

M22S-USB

EATON-MOELLER

Elemento frontale, nero, +USB 3.0

Maggiori dettagli


Sistemi di batterie centrali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Elemento frontale, cromo, +USB 3.0
Alternate Catalog No.
M22-USB
Connettore da incasso, Accessori generali, Connettore femmina USB 3.0, tipo A, Grado di protezione: IP65 (con coperchio chiuso), IP20 (con connettore inserito), Anello frontale colore titanio, Collegamento a SmartWire-DT: no, utilizzabile per: Montaggio frontale, Poli: 9
[

Programma di fornitura

accessori
Accessori generali
Funzione base accessori
Connettore da incasso
Connettore femmina USB 3.0, tipo A
Grado di protezione
IP65 (con coperchio chiuso)
IP20 (con connettore inserito)
Anello frontale
Anello frontale colore titanio
Collegamento a SmartWire-DT
no
utilizzabile per
Montaggio frontale
Schema di collegamento/collegamento dei contatti
Corsa dell'organo di comando e forza di azionamento a norma DIN EN 60947-5-1, K.5.4.1
Forza minima per apertura positiva [NET]
0
,

Dati tecnici

Dati tecnici
Tensione nominale d'impiego [UL]
AC/DC 5 V
Campo di tensione
max. 30 V
Corrente nominale
900 mA
Poli
9
Velocità di trasmissione
max. 5 GBit/s kBd
Classe / Categoria
3.0
Tipo di contatto
1 : 1
messa a terra deIlo schermo
Sì
Generalità
Forma costruttiva
USB 3.0 A
Resistenza d'isolamento [RISO]
> ≧ 100 MΩ
Resistenza passante
< 30 mΩ
Materiale contatti
CuSn, placcato oro
Montaggio
Apertura piastra frontale d = 22,5 mm
Profondità di montaggio
max. 27 (nicht gesteckt), entspricht ca. 100 mit Kabel gesteckt (Kabel nicht im Lieferumfang) mm
Temperatura ambiente
-20 - +70
Stoccaggio
-25 - +80 °C
Durata meccanica [Cicli]
> 100 cicli di innesto
Peso
0.009 kg/pezzo
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-20 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / accessori per apparecchi di comando (EC002024)
tipo di accessori elettrici
altri
tipo di accessori meccanici
altri
,

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E330994
UL Category Control No.
DUXR, DUXR7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65 and UL/CSA NEMA Type 12 when closed, IP20 when connected
,

Curve caratteristiche

Schema di collegamento/collegamento dei contatti
SH: Schirmung
,

Dimensioni

]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LICENZA CGVISON USB M22S-USB 40071347931 40071347931_IT.pdf 258 Kbytes LICENZA CGVISON USB M22S-USB 40071347931 40071347931_IT.pdf
