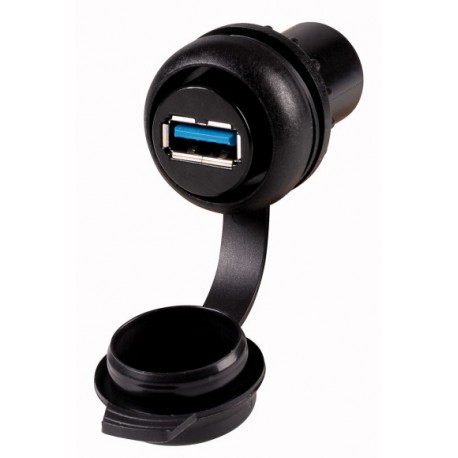

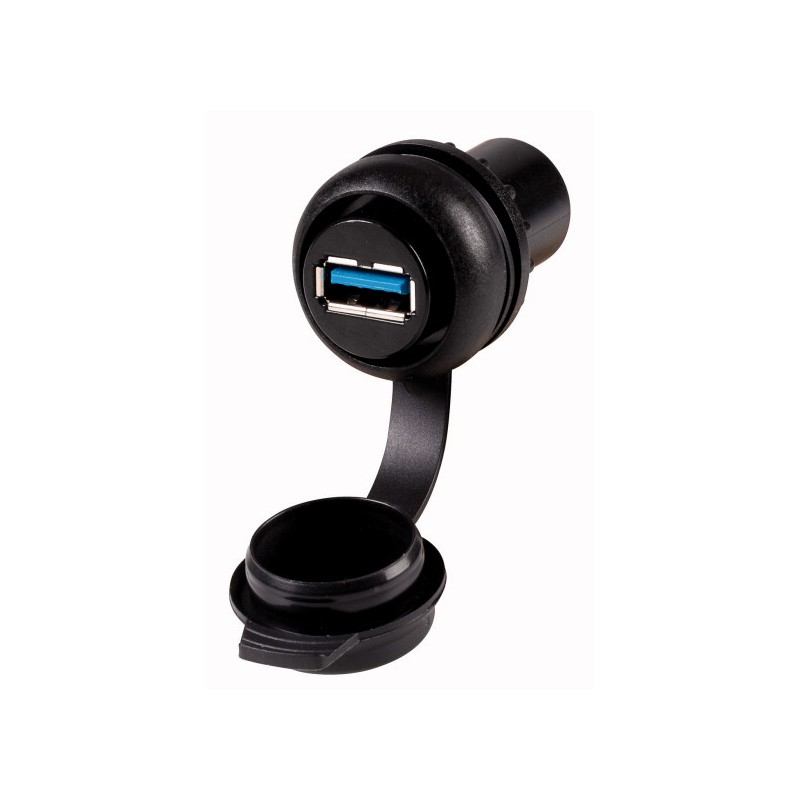

LICENZA CGVISON USB 40071347931 M22S-USB EATON ELECTRIC Élément frontal, noir, +USB 3,0 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LICENZA CGVISON USB 40071347931 M22S-USB EATON ELECTRIC Élément frontal, noir, +USB 3,0

LICENZA CGVISON USB

40071347931

M22S-USB

EATON-MOELLER

Élément frontal, noir, +USB 3,0

Plus de détails


Systèmes de batterie centralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Élément frontal, noir, +USB 3,0
Alternate Catalog No.
M22S-USB
Prises à montage sur panneau, Equipements complémentaires, Connecteur femelle USB 3.0, type A, Degré de protection: IP65 (avec capot fermé), IP20 (avec connecteur mâle branché), Collerette noire, Connexion à SmartWire-DT: non, Utilisation pour: montage frontal, Nombre de pôles: 9
[

Gamme de livraison

Equipements complémentaires
Equipements complémentaires
Fonction de base équipements complémentaires
Connecteur femelle
Connecteur femelle USB 3.0, type A
Degré de protection
IP65 (avec capot fermé)
IP20 (avec connecteur mâle branché)
Collerette
Collerette noire
Connexion à SmartWire-DT
non
Utilisation pour
montage frontal
Schéma de raccordement/affectation des contacts
Course de l'organe de commande et force d'actionnement selon DIN EN 60947-5-1, K.5.4.1
force minimale pour manœuvre positive d'ouverture [n E t]
0
,

Caractéristiques techniques

Caractéristiques techniques
Tension assignée d'emploi [UL]
AC/DC 5V
Plage de tension
max. 30 V
Courant nominal
900 mA
Nombre de pôles
9
Vitesse de transmission
5 Gbit/s max. kBd
Classe / catégorie
3.0
Type de contact
1 : 1
Blindage
oui
Généralités
Forme
USB 3.0 A
Résistance d'isolement [RISO]
> ≧ 100 MΩ
Résistance de contact
< 30 mΩ
Matériau des contacts
CuSn, dorée
Facilité de montage et gain de place
Plastrons avec découpes d = 22.5 mm
Profondeur de montage
max. 27 (nicht gesteckt), entspricht ca. 100 mit Kabel gesteckt (Kabel nicht im Lieferumfang) mm
Température ambiante
-20 - +70
Stockage
- 25 - + 80 °C
Longévité mécanique [manœuvres]
> 100 cycles d'enfichage
Poids
0.009 kg/pièce
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-20 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Accessoires pour appareils de commande (EC002024)
type d’accessoires électriques
autre
type d’accessoires mécaniques
autre
,

Homologations

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E330994
UL Category Control No.
DUXR, DUXR7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65 and UL/CSA NEMA Type 12 when closed, IP20 when connected
,

Courbes caractéristiques

Schéma de raccordement/affectation des contacts
SH: Schirmung
,

Encombrements

]

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LICENZA CGVISON USB M22S-USB 40071347931 40071347931_FR.pdf 260 Kbytes LICENZA CGVISON USB M22S-USB 40071347931 40071347931_FR.pdf
