> >>DILM12-XEK 240083 XTCEXITB ELECTRIC Blocco di alimentazione, per DILM7-12
Prodotto precedente Prodotto successivo

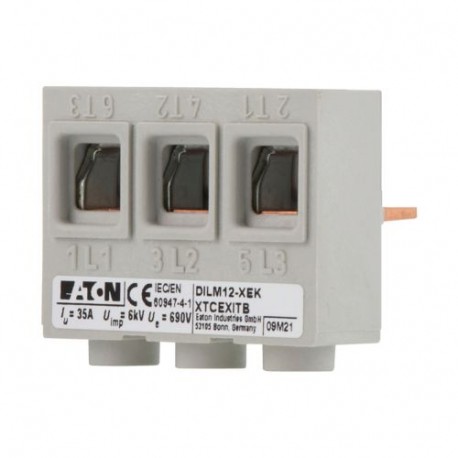

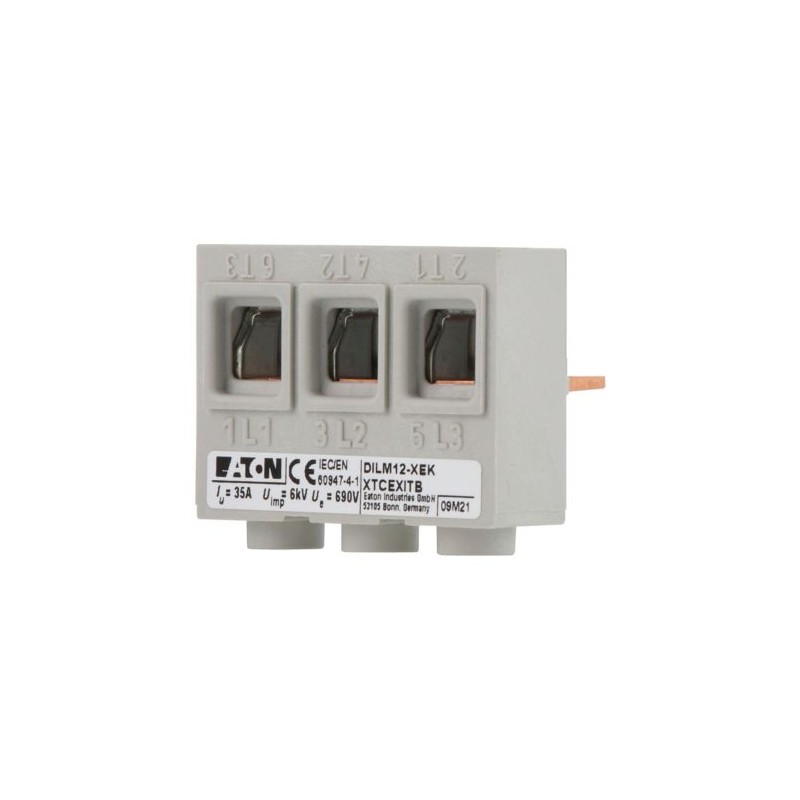

DILM12-XEK 240083 XTCEXITB EATON ELECTRIC Blocco di alimentazione, per DILM7-12 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM12-XEK 240083 XTCEXITB EATON ELECTRIC Blocco di alimentazione, per DILM7-12

DILM12-XEK

240083

XTCEXITB

EATON-MOELLER

5

Blocco di alimentazione, per DILM7-12

Maggiori dettagli


apparecchi elettrici a bassa tensione > Terminale canalina

Accessori KDIL

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $54.90
Prezzo unitario: $10.98

Quantità Prezzo
5+$10.98
10+$9.66
15+$8.89
20+$8.45
25+$8.42
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Blocco di alimentazione, per DILM7-12
Morsetto di alimentazione, utilizzo con: DILM7, DILM9, DILM12, DILM15, DS7-34…SX004…, DS7-34…SX007…, DS7-34…SX009…, DS7-34…SX012…

Programma di fornitura

Assortimento
Accessori
Assortimento
Accessori
accessori
Accessori di cablaggio
accessori
Blocco di alimentazione
Descrizione
Protezione da contatto diretto.
utilizzo con
DILM7
DILM9
DILM12
DILM15
DS7-34…SX004…
DS7-34…SX007…
DS7-34…SX009…
DS7-34…SX012…
utilizzabile per
Blocco sbarra trifase per DILM7 a DILM15
Sezioni di collegamento
Flessibile con puntalino
2,5 – 16 mm2
Lunghezza di spelatura
12 mm

Dati tecnici

Tensione nominale d'impiego [Ue]
690 V
Corrente nominale ininterrotta [Iu]
35 A
Sezioni di collegamento
Flessibile
2,5 – 16 mm2
Flessibile con puntalino
2,5 – 16 mm2
Lunghezza di spelatura
12 mm

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
35 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.1 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0.3 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Morsetto per Condotti Sbarre (EC000001)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Sistemi di morsettiere e componenti di sistema / Sistemi a morsettiera / Pannello elettrico (ecl@ss13-27-25-01-16 [BAA025018])
Spessore della sbarra collettrice
0 - 0 mm
Larghezza della sbarra collettrice
0 - 0 mm
Adatto per
Altro
Larghezza del morsetto
39 mm
Sezione max. del conduttore
16 mm²
Max. corrente d’esercizio nominale Ie
0 A
Adatto per collegamento conduttore circolare
Si
Adatto per collegamento conduttore di settore
No
Adatto per collegamento conduttore a nastro
No

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
012528
CSA Class No.
2411-03
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
DILM12-XEK XTCEXITB 240083 IT_240083.pdf 110 Kbytes DILM12-XEK XTCEXITB 240083 IT_240083.pdf
