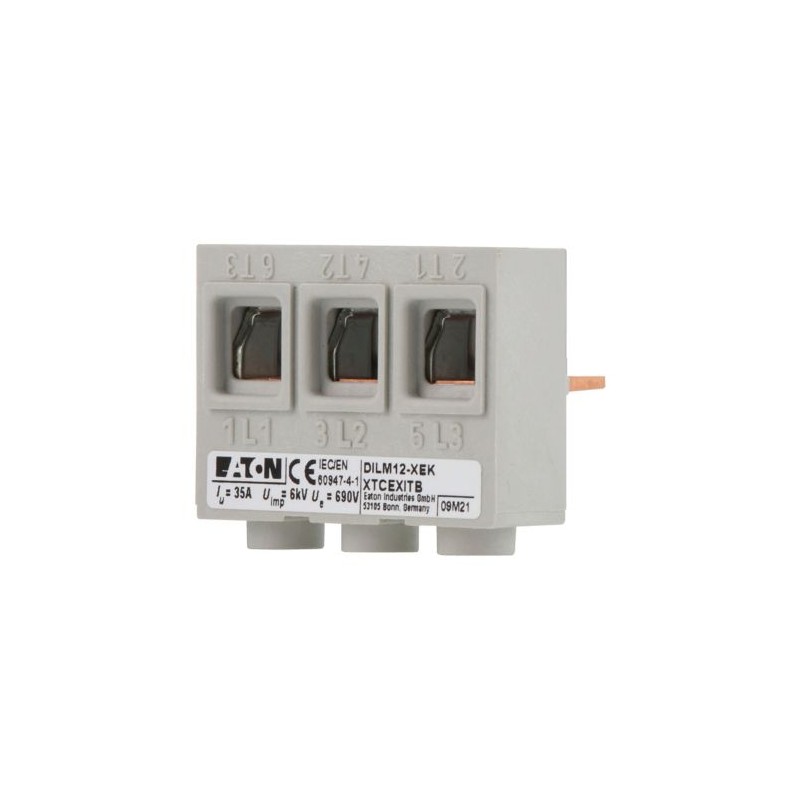

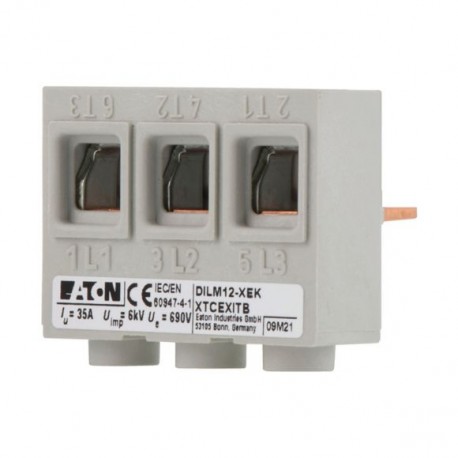

DILM12-XEK 240083 Y7-240083 EATON ELECTRIC Bloque de alimentación Para contactores DILM7…15 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILM12-XEK 240083 Y7-240083 EATON ELECTRIC Bloque de alimentación Para contactores DILM7…15

DILM12-XEK

240083

Y7-240083

EATON-MOELLER

5

Bloque de alimentación, Para contactores DILM7…15

Bloque de conexión de entrada de la serie Moeller® de Eaton, para DILM7-12

Abrazadera de conexión, Para usar con: DILM7, DILM9, DILM12, DILM15, DS7-34... SX004..., DS7-34... SX007..., DS7-34... SX009..., DS7-34... SX012...

Más detalles


Componentes industriales de baja tensión > Terminal de barra colectora

Contactores hasta 170A

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $72.60
Precio unitario: $14.52
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILM Abrazadera de conexión
N.º de catálogo
240083
EAN
4015082400835
Longitud/profundidad de producto
43 mm
Altura del producto
34 mm
Anchura del producto
44 mm
Peso del producto
0.044 kg
Certificación(es)
IEC/EN 60947-4-1
CE
CSA Class No.: 2411-03
CSA File No.: 012528
UL
UL File No.: E36332
CSA
UL Category Control No.: NLRV
CSA-C22.2 No. 14-05
UL 508
Código de modelo
DILM12-XEK

Product specifications

10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Corriente asignada de empleo para disipación térmica específica (Entrada)
35 A
Corriente nominal ininterrumpida (lu)
35 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Ancho de abrazadera
39 mm
Categoría del producto
Accesorios
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Grosor de embarrado - máx.
0 mm
Grosor de embarrado - mín.
0 mm
Ancho de embarrado - máx.
0 mm
Ancho de embarrado - mín.
0 mm
Sección del conductor (máx.)
16 mm²
Disipación térmica del equipo, dependiente de la corriente Pvid
0.3 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.1 W
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente asignada de empleo (Ie) - máx.
0 A
Capacidad del terminal (flexible con terminal AWG)
14 - 8
Apto para
Conexión de conductor redondo
Otro
Capacidad del terminal (trenzado)
2,5 - 16 mm²
Corriente asignada de empleo
0 A
Capacidad del terminal (flexible con terminal)
2,5 - 16 mm²

ETIM for 240083 Interruptores de baja tensión (EC000001)
Característica Valor
Espesor de las barras colectoras (EF007220) 0 mm
Anchura de las barras colectoras (EF007219) 0 mm
Apto para (EF000073) Otros
Anchura de la abrazadera (EF007092) 39 mm
Sección máxima de conductor (EF004969) 16 mm²
Corriente de funcionamiento nominal máx. (EF007356) 0 A
Apto para la conexión de conductor redondo (EF007258) Sí
Apto para la conexión de conductor de sector (EF007260) No
Apto para la conexión de conductor de cinta (EF007242) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
