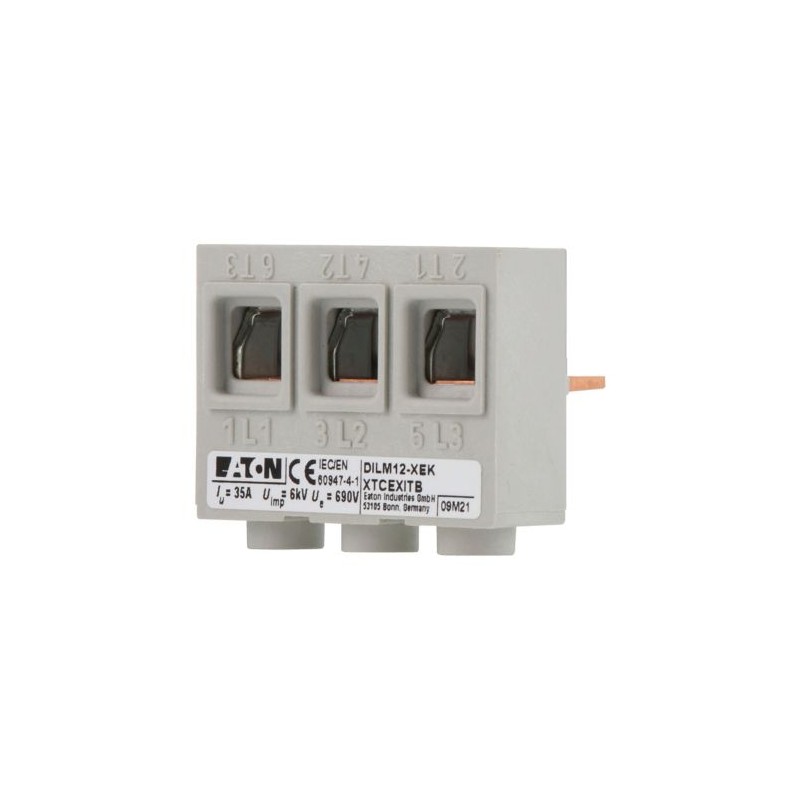

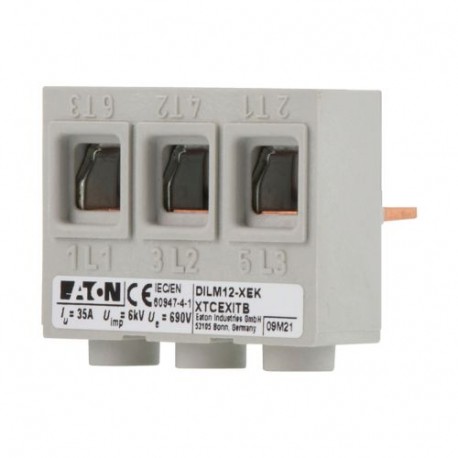

DILM12-XEK 240083 Y7-240083 EATON ELECTRIC Einspeiseblock, für DILM7-12 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM12-XEK 240083 Y7-240083 EATON ELECTRIC Einspeiseblock, für DILM7-12

DILM12-XEK

240083

Y7-240083

EATON-MOELLER

5

Einspeiseblock, für DILM7-12

DILM12-XEK

Eaton Moeller® series DILM Eingangs-Anschlussblock, für DILM7-12

Verbindungsklemme, Zur Verwendung mit: DILM7, DILM9, DILM12, DILM15, DS7-34... SX004..., DS7-34... SX007..., DS7-34... SX009..., DS7-34... SX012...

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienenklemme

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $71.59
Stückpreis: $14.32
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Einspeiseklemme
Katalognummer
240083
Produkt Länge/Tiefe
43 mm
Produkthöhe
34 mm
Produktbreite
44 mm
Produktgewicht
0.044 kg
Zertifikat(e)
IEC/EN 60947-4-1
CE
CSA Class No.: 2411-03
CSA File No.: 012528
UL
UL File No.: E36332
CSA
UL Category Control No.: NLRV
CSA-C22.2 No. 14-05
UL 508
EAN
4015082400835
Modellcode
DILM12-XEK

Produktspezifikationen

10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
35 A
Bemessungsdauerstrom (Iu)
35 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Breite der Klemme
39 mm
Produktkategorie
Zubehör
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur – min
-25 °C
Sammelschienenstär. max
0 mm
Sammelschienenstärke – min
0 mm
Schienenbr. - max
0 mm
Schienenbr. - min
0 mm
Leiterquerschnitt – max.
16 mm²
Geräteverlustleistung, stromabhängig pvid
0.3 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.1 W
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsbetriebsstrom (Ie) - max
0 A
Anschlusskap. (feindräht. m. Aderendhüls. AWG)
14 - 8
Geeignet für
Rundleiterverbindung
Sonstige
Anschlusskap. (mehrdräht.)
2,5 - 16 mm²
Bemessungsbetriebsstrom
0 A
Anschlusskapazität (freindrähtig mit Aderendhülse)
2,5 - 16 mm²

ETIM for 240083 Niederspannungsschaltgeräte (EC000001)
Merkmal Wert
Sammelschienendicke (EF007220) 0 mm
Sammelschienenbreite (EF007219) 0 mm
Geeignet für (EF000073) sonstige
Breite der Klemme (EF007092) 39 mm
Max. Leiterquerschnitt (EF004969) 16 mm²
Max. Bemessungsbetriebsstrom Ie (EF007356) 0 A
Geeignet für Rundleiteranschluss (EF007258) Ja
Geeignet für Sektorleiteranschluss (EF007260) Nein
Geeignet für Bandleiteranschluss (EF007242) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XEK Y7-240083 240083 DE_240083.pdf 110 Kbytes DILM12-XEK Y7-240083 240083 DE_240083.pdf
