Visualizza ingrandito

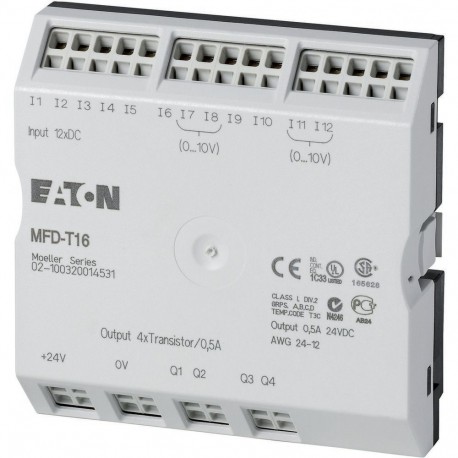

MFD-T16 265255 0004519705 EATON ELECTRIC Modulo I/O, 24VDC, per MFD-CP8/CP10, 12DI(4AI), trasf 4DO
MFD-T16
265255
0004519705
EATON-MOELLER
Modulo I/O, 24VDC, per MFD-CP8/CP10, 12DI(4AI), trasf 4DO
Modulo I/O MFD; 24 V CC; 12ED(4EA), 4SD; Per MFD-CP8/CP10
Modulo I/O, alimentazione 24 VDC, accoppiato a MFD-AC-CP8/CP10, 12 ingressi digitali di cui 4 ingressi disponibili come ingressi analogici, 4 uscite a transistor
sistemi di controllo industriali (PLC) > modulo input/output digitale PLC
Relè programmabili e display multifunzione EASY
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Modulo I/O, 24VDC, per MFD-CP8/CP10, 12DI(4AI), trasf 4DO
Modulo I/O, alimentazione 24VDC, montato a scatto su MFD-CP8/CP10, 12 ingressi digitali di cui 4 ingressi configurabili come ingressi analogici, 4 uscite a transistor
Programma di fornitura
Tensione di alimentazione
24 V DC
Ingressi
Digitali
12
di cui utilizzabili come analogici
4
Uscite
Transistor
4
Campi di temperatura
Sensore di temperatura
-
utilizzabile per
MFD-CP8…
MFD-CP10…
MFD-CP10…
Dati tecnici
Generalità
Conformità alle norme
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
89 x 90 x 25 (integrato) mm
Peso
0.114 kg
Montaggio
Viene montato a scatto nell'alimentatore.
Sezioni di collegamento
Rigido
0.75⁄2.5 (AWG 22 - 12) mm2
Flessibile con puntalino
0.5⁄1.5 (AWG 22 - 12) mm2
Cacciavite a taglio
3.5 x 0.6 mm
Temperatura ambiente
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio
-40 - 70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di inquinamento
2
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (surge) (IEC EN 61000-4-5)
2 (cavo di alimentazione simmetrico) kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (cavo di alimentazione simmetrico) kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Alimentazione
Dissipazione
2 W
Ingressi digitali 24 V DC
Numero
12
ingressi configurabili come ingressi analogici
4 (I7, I8, I11, I12)
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialetra uno e l'altro
No
Sezionamento di potenzialeverso le uscite
sì
Sezionamento di potenzialeall'interfaccia PC, scheda di memoria, easyNet, easyLink
sì
Tensione nominale di impiego [Ue]
24 V DC
nello stato "0" [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
nello stato "1" [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
Corrente di ingresso nello stato "1"I1 … I6
3.3 (a 24 V DC) mA
Corrente di ingresso nello stato "1"I7, I8
2.2 (a 24 V DC) mA
Corrente di ingresso nello stato "1"I9, I10
3.3 (a 24 V DC) mA
Corrente di ingresso nello stato "1"I11, I12
2.2 (a 24 V DC) mA
Tempo di ritardo da "0" a "1"Soppressione rimbalzi ON
20 ms
Tempo di ritardo da "0" a "1"Soppressione rimbalzi OFF
tip. 0.025 (I1 - I4), tip. 0.25 (I5, I6, I9, I10), tip. 0.15 (I7, I8, I11, I12) ms
Tempo di ritardo da "1" a "0"Soppressione rimbalzi ON
20 ms
Tempo di ritardo da "1" a "0"Soppressione rimbalzi OFF
tip. 0.025 (I1 - I4), tip. 0.25 (I5, I6, I9, I10), tip. 0.15 (I7, I8, I11, I12) ms
Lunghezza linea (senza schermo)
100 m
Contatore di frequenzaNumero
4 (I1, I2, I3, I4)
Contatore di frequenzaFrequenza di conteggio
< 3 kHz
Contatore di frequenzaForma dell'impulso
Rettangolare
Contatore di frequenzaRapporto impulso/pausa
1:1
Contatore incrementaleNumero
2 (I1 + I2, I3 + I4)
Contatore incrementaleFrequenza di conteggio
≦ 3 kHz
Contatore incrementaleForma dell'impulso
Rettangolare
Contatore incrementaleSfasamento segnale
90°
Contatore incrementaleRapporto impulso/pausa
1:1
Ingressi contatore rapidiNumero
4 (I1, I2, I3, I4)
Ingressi contatore rapidiFrequenza di conteggio
< 3 kHz
Ingressi contatore rapidiForma dell'impulso
Rettangolare
Ingressi contatore rapidiRapporto impulso/pausa
1:1
Lunghezza linea schermata
< 20 m
Ingressi analogici
Numero
1
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialerispetto agli ingressi digitali
No
Sezionamento di potenzialeverso le uscite
sì
Sezionamento di potenzialeverso l'interfaccia PC, scheda di memoria, rete NET, EASY-Link
sì
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione analogica
0.01 V
Risoluzione digitale
0.01 V
Risoluzione
10 (valore 0 - 1023) Bit
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realedue apparecchi MFD
± 3 %
Precisione del valore realein un singolo apparecchio
± 2 %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Corrente di ingresso
< 1 mA
Lunghezza linea (con schermo)
< 30 m
Ingressi analogici resistenza alla temperatura sensori Pt100 o Ni1000
Sezionamento di potenzialerispetto all'alimentazione
No
Sezionamento di potenzialerispetto agli ingressi digitali
No
Sezionamento di potenzialeverso le uscite
sì
Uscite relè
Sezionamento di potenzialerispetto all'alimentazione
sì
Uscite a transistor
Numero
4
Tensione nominale di impiego [Ue]
24 V DC
Campo ammesso [Ue]
20.4 - 28.8 V DC
Corrente di alimentazionenello stato "0" [tip./⁄max.]
18 - 32 mA
Corrente di alimentazionenello stato "1" [tip./⁄max.]
24 - 44 mA
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Sezionamento di potenzialeSeparazione galvanica dall'alimentazione di rete, ingressi
sì
Sezionamento di potenzialeverso gli ingressi
sì
Sezionamento di potenzialeall'interfaccia PC, scheda di memoria, easyNet, easyLink
Sì
Corrente nominale d'impiego nello stato “1” DC per canale [Ie]
max. 0.5 A
Carico lampada senza Rvper canale
5 (Q1 - Q4) W
Corrente residua nello stato "0" per canale
< 0.1 mA
Tensione di uscita max.Nello stato "0" con carico esterno < 10 MΩ
2,5 V
Tensione di uscita max.Nello stato "1", Ie= 0.5 A
U = Ue-1 V V
Protezione contro cortocircuiti
termico (Q1 - Q4), (la valorizzazione avviene con l'ingresso di diagnosi I16)
Corrente di apertura al corto circuito per Ra10 mΩ
0.7 ≦ Ie≦ 2 per uscita A
Corrente di corto circuito complessiva massima
8 A
Corrente al corto circuito di picco
16 A
Disinserzione termica
sì
Massima frequenza di commutazione con carico ohmico costante RL< 100 kΩ (a seconda del numero di canali attivi e del carico)
40000 Manovre/h
Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
Gruppo 1: da Q1 a Q4
Collegabilità in parallelo delle usciteNumero di uscite [max.]
4
Collegabilità in parallelo delle usciteCorrente massima complessiva
2 (Attenzione le uscite devono essere controllate contemporaneamente e per lo stesso tempo.) A
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoFattore di contemporaneità
1 g
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoMax. frequenza di commutazione, max. durata di inserzione
A seconda del circuito di protezione Manovre
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
2 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / modulo input/output digitale PLC (EC001419)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo d'ingresso/uscita digitale ([email protected] [AKE527014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
numero di ingressi digitali
12
numero di uscite digitali
4
ingressi digitali configurabili
no
uscite digitali configurabili
no
corrente d’entrata per segnale 1
3.3 milliampere
tensione ammessa nell’ingresso
20.4 - 28.8 V
tipo di tensione d’ingresso
DC
tipo di uscita digitale
transistor
corrente d’uscita
0.5 A
tensione ammessa nell’uscita
20.4 - 28.8 V
tipo di tensione d’uscita
DC
protezione da corto circuito, uscite presenti
sì
capacità di ridondanza
no
esecuzione del collegamento elettrico
raccordo a molla
tempo di ritardo al cambio di segnale
0.1 - 20 ms
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
89 mm
altezza
90 mm
profondità
25 mm
Approvazioni
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -
Dimensioni
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20.4 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 12 |
| numero di uscite digitali (EF001993) | 4 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| corrente d'entrata per segnale 1 (EF001428) | 3.3 mA |
| tensione ammessa nell'ingresso (EF007554) | 20.4 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | transistor |
| corrente d'uscita (EF003202) | 0.5 A |
| tensione ammessa nell'uscita (EF007553) | 20.4 V |
| tipo di tensione d'uscita (EF008222) | DC |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| capacità di ridondanza (EF003156) | No |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tempo di ritardo al cambio di segnale (EF002382) | 0.1 ms |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 88 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 44 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MFD-T16 0004519705 265255 IT_265255.pdf | 221 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
