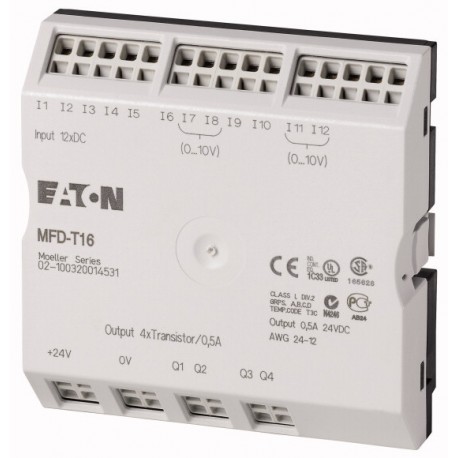

MFD-T16 265255 0004519705 EATON ELECTRIC E/A-Modul für MFD-Titan MFD-CP8/CP10, 24VDC, 12DI(4AI), 4DO-Trans Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MFD-T16 265255 0004519705 EATON ELECTRIC E/A-Modul für MFD-Titan MFD-CP8/CP10, 24VDC, 12DI(4AI), 4DO-Trans

MFD-T16

265255

0004519705

EATON-MOELLER

E/A-Modul für MFD-Titan MFD-CP8/CP10, 24VDC, 12DI(4AI), 4DO-Trans

MHD I/O-Modul; 24 V Gleichstrom; 12ED(4EA), 4SD; Für MFD-CP8/CP10

I/O-Modul, Stromversorgung 24 VDC, wird auf MFD-AC-CP8/CP10 aufgeschnappt, 12 digitale Eingänge, davon 4 Eingänge als analoge Eingänge, 4 Transistorausgänge

Mehr Infos


Industriesteuerungen SPS > SPS-Digitales Ein-/Ausgangs-Modul

EASY programmierbare Relais und MFD-Anzeigen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


E/A-Modul für MFD-Titan MFD-CP8/CP10, 24VDC, 12DI(4AI), 4DO-Trans
E/A-Modul, Spannungsversorgung 24VDC, wird auf MFD-CP8/CP10 geschnappt, 12 Digitaleingänge davon 4 Eingänge als Analogeingänge nutzbar, 4 Transistorausgänge

Lieferprogramm

Versorgungsspannung
24 V DC
Eingänge
digital
12
davon analog nutzbar
4
Ausgänge
Transistor
4
Temperaturbereiche
Temperaturfühler
-
verwendbar für
MFD-CP8…
MFD-CP10…

Technische Daten

Allgemeines
Normen und Bestimmungen
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Abmessungen (B x H x T)
89 x 90 x 25 (eingebaut) mm
Gewicht
0.114 kg
Montage
In das Netzgerät integriert
Anschlussquerschnitte
eindrähtig
0.2⁄4 (AWG 24 - 12) mm2
feindrähtig mit Aderendhülse
0.2⁄2.5 (AWG 24 - 12) mm2
Schlitzschraubendreher
3.5 x 0.6 mm
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
-25 - +55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung
- 40 - 70 °C
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Verschmutzungsgrad
2
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 60068-2-6)konstante Amplitude 0.15 mm
10 - 57 Hz
Schwingungen (IEC/EN 60068-2-6)konstante Beschleunigung 2 g
57 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
18 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Einbaulage
Vertikal oder horizontal
Elektromagnetische Verträglichkeit (EMV)
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Luftentladung
8 kV
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Kontaktentladung
6 kV
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
10 V/m
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)Versorgungsleitung
2 kV
Burst Impulse (IEC/EN 61000-4-4, Level 3)Signalleitungen
2 kV
Energiereiche Impulse (Surge) (IEC/EN 61000-4-5)
2 (Versorgungsleitungen symmetrisch) kV
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (Versorgungsleitungen symmetrisch) kV
Einströmung nach IEC/EN 61000-4-6
10 V
Isolationsfestigkeit
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Spannungsversorgung
Verlustleistung
2 W
Digital-Eingänge 24 V DC
Anzahl
12
Eingänge als Analogeingänge nutzbar
4 (I7, I8, I11, I12)
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennunggegeneinander
nein
Potentialtrennungzu den Ausgängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
ja
Bemessungsbetriebsspannung [Ue]
24 V DC
bei Zustand „0” [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
bei Zustand „1” [Ue]
< 5.0 (I1 - I6, I9 - I10), < 8 (I7, I8, I11, I12) V DC
Eingangsstrom bei Zustand „1”I1 bis I6
3.3 (bei 24 V DC) mA
Eingangsstrom bei Zustand „1”I7, I8
2.2 (bei 24 V DC) mA
Eingangsstrom bei Zustand „1”I9, I10
3.3 (bei 24 V DC) mA
Eingangsstrom bei Zustand „1”I11, I12
2.2 (bei 24 V DC) mA
Verzögerungszeit von „0” nach „1”Entprellung EIN
20 ms
Verzögerungszeit von „0” nach „1”Entprellung AUS
typ. 0.1 (I1 - I4), typ. 0.25 (I5 - I12) ms
Verzögerungszeit von „1” nach „0”Entprellung EIN
20 ms
Verzögerungszeit von „1” nach „0”Entprellung AUS
typ. 0.1 (I1 - I4), typ. 0.4 (I5, I6, I9, I10), typ. 0.2 (I7, I8, I11, I12) ms
Leitungslänge (ungeschirmt)
100 m
FrequenzzählerAnzahl
4 (I1, I2, I3, I4)
FrequenzzählerZählfrequenz
< 3 kHz
FrequenzzählerImpulsform
Rechteck
FrequenzzählerPuls-Pausenverhältnis
1:1
InkrementalwertzählerAnzahl
2 (I1 + I2, I3 + I4)
InkrementalwertzählerZählfrequenz
≦ 3 kHz
InkrementalwertzählerImpulsform
Rechteck
InkrementalwertzählerSignalversatz
90°
InkrementalwertzählerPuls-Pausenverhältnis
1:1
Schnelle ZähleingängeAnzahl
4 (I1, I2, I3, I4)
Schnelle ZähleingängeZählfrequenz
< 3 kHz
Schnelle ZähleingängeImpulsform
Rechteck
Schnelle ZähleingängePuls-Pausenverhältnis
1:1
Leitungslänge abgeschirmt
< 20 m
Analog-Eingänge
Anzahl
1
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennungzu den Digital-Eingängen
nein
Potentialtrennungzu den Ausgängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, Netzwerk NET, EASY-Link
ja
Eingangsart
DC-Spannung
Signalbereich
0 - 10 V DC
Auflösung analog
0.01 V
Auflösung digital
0.01 V
Auflösung
10 (Wert 0 - 1023) Bit
Eingangsimpedanz
11.2 kΩ
Genauigkeit vom IST-Wertzwei MFD-Geräte
± 3 %
Genauigkeit vom IST-Wertinnerhalb eines Gerätes
± 2 %
Konvertierungszeit analog/digital
jeder CPU-Zyklus ms
Eingangsstrom
< 1 mA
Leitungslänge, abgeschirmt
< 30 m
Analog-Eingänge Temperaturwiderstand Pt100 oder Ni1000 Sensoren
Potentialtrennungzur Spannungsversorgung
nein
Potentialtrennungzu den Digital-Eingängen
nein
Potentialtrennungzu den Ausgängen
ja
Relaisausgänge
Potentialtrennungzur Spannungsversorgung
ja
Transistorausgänge
Anzahl
4
Bemessungsbetriebsspannung [Ue]
24 V DC
zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Versorgungsstrombei Zustand „0” [typ.⁄max.]
18/32 mA
Versorgungsstrombei Zustand „1” [typ.⁄max.]
24 /44 mA
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
PotentialtrennungPotentialtrennung zur Spannungsversorgung, Eingänge
ja
Potentialtrennungzu den Eingängen
ja
Potentialtrennungzur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
ja
Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal [Ie]
max. 0.5 A
Lampenlast ohne Rvpro Kanal
5 (Q1 - Q4) W
Reststrom bei Zustand „0” pro Kanal
< 0.1 mA
max. Ausgangsspannungbei Zustand „0” bei externer Last < 10 MΩ
2,5 V
max. Ausgangsspannungbei Zustand „1” bei Ie= 0.5 A
U = Ue-1 V V
Kurzschlussschutz
thermisch (Q1 - Q4), (Auswertung erfolgt mit Diagnose-Eingang I16)
Kurzschlussauslösestrom für Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 pro Ausgang A
gesamter Kurzschlussstrom
8 A
Spitzenkurzschlussstrom
16 A
thermische Abschaltung
ja
max. Schaltfrequenz bei konstanter ohmscher Belastung
40000 Schaltspiele/h
Parallelschaltbarkeit der Ausgängebei ohmscher Belastung, induktiver Belastung mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe
Gruppe 1: Q1 bis Q4
Parallelschaltbarkeit der AusgängeAnzahl der Ausgänge [max.]
4
Parallelschaltbarkeit der Ausgängegesamter Maximalstrom
2 (Achtung! Ausgänge müssen gleichzeitig und von gleicher Zeitlänge angesteuert werden.) A
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungGleichzeitigkeitsfaktor
1 g
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1mit äußerer Schutzbeschaltungmax. Schaltfrequenz, max. Einschaltdauer
In Abhängigkeit von der Schutzbeschaltung Schaltspiele

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
2 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / SPS-Digitales Ein-/Ausgangs-Modul (EC001419)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Digitales Ein-/Ausgangs-Modul ([email protected] [AKE527014])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der digitalen Eingänge
12
Anzahl der digitalen Ausgänge
4
Digitale Eingänge konfigurierbar
nein
Digitale Ausgänge konfigurierbar
nein
Eingangsstrom bei Signal 1
3.3 mA
Zulässige Spannung am Eingang
20.4 - 28.8 V
Art der Eingangsspannung
DC
Art des Digitalausgangs
Transistor
Ausgangsstrom
0.5 A
Zulässige Spannung am Ausgang
20.4 - 28.8 V
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
ja
Redundanzfähigkeit
nein
Ausführung des elektrischen Anschlusses
Federzuganschluss
Verzögerungszeit bei Signalwechsel
0.1 - 20 ms
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
89 mm
Höhe
90 mm
Tiefe
25 mm

Approbationen

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Abmessungen

252X017

ETIM for 265255 Industriesteuerungen SPS (EC001419)
Merkmal Wert
Versorgungsspannung AC 50 Hz (EF007532) 0 V
Versorgungsspannung AC 60 Hz (EF007533) 0 V
Versorgungsspannung DC (EF007534) 20.4 V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 12
Anzahl der digitalen Ausgänge (EF001993) 4
Digitale Eingänge konfigurierbar (EF008516) Nein
Digitale Ausgänge konfigurierbar (EF008520) Nein
Eingangsstrom bei Signal 1 (EF001428) 3.3 mA
Zulässige Spannung am Eingang (EF007554) 20.4 V
Art der Eingangsspannung (EF003033) DC
Art des Digitalausgangs (EF003601) Transistor
Ausgangsstrom (EF003202) 0.5 A
Zulässige Spannung am Ausgang (EF007553) 20.4 V
Art der Ausgangsspannung (EF008222) DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) Ja
Redundanzfähigkeit (EF003156) Nein
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Verzögerungszeit bei Signalwechsel (EF002382) 0.1 ms
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 88 mm
Höhe (EF000040) 90 mm
Tiefe (EF000049) 44 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MFD-T16 0004519705 265255 DE_265255.pdf 221 Kbytes MFD-T16 0004519705 265255 DE_265255.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
