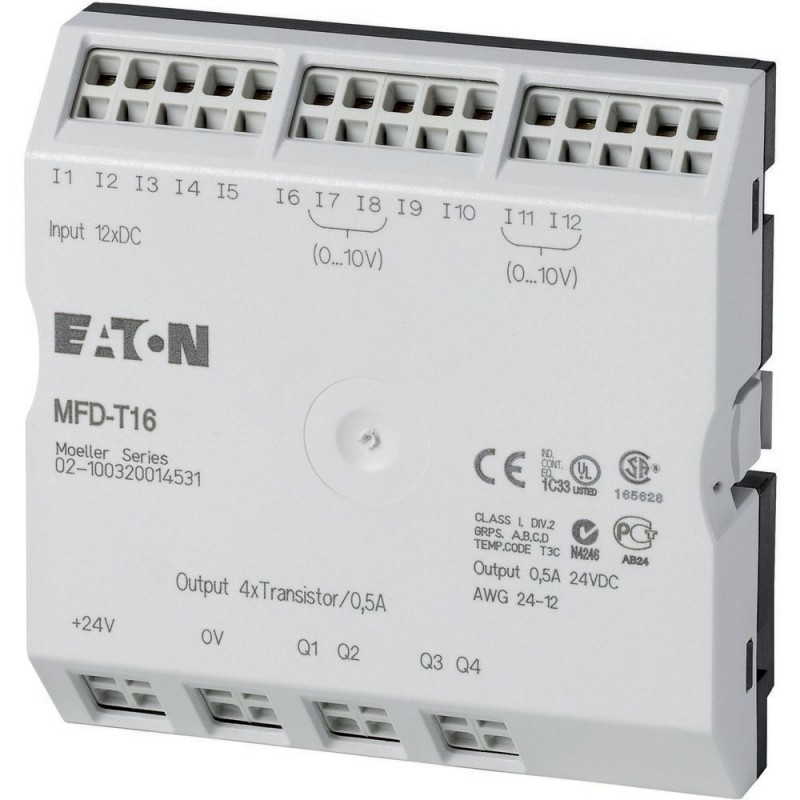

MFD-T16 265255 0004519705 EATON ELECTRIC Módulo de E/S MFD 24 V DC 12ED(4EA), 4SD Para MFD-CP8/CP10
MFD-T16
265255
0004519705
EATON-MOELLER
Módulo de E/S MFD; 24 V DC; 12ED(4EA), 4SD; Para MFD-CP8/CP10
Módulo de E/S, 24 V CC, para MFD-CP8/CP10, 12DI(4AI), 4DO-Trans
Módulo de E/S, fuente de alimentación de 24 VDC, se acopla a MFD-AC-CP8/CP10, 12 entradas digitales de las cuales 4 entradas están disponibles como entradas analógicas, 4 salidas de transistor
Controladores industriales (PLC) > Módulo de entradas/salidas digitales de PLC
Relés programables EASY y pantallas MFD
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Módulo de e/S de 24 V DC, para MFD-CP8/CP10, 12DI(4AI), 4DO-Trans
Módulo de e/S, fuente de alimentación de 24 VDC, se colocaron sobre MFD-AC-CP8/CP10, 12 entradas digitales, de los cuales 4 entradas están disponibles como entradas analógicas, 4 salidas de transistor
Programa de entrega
Tensión de alimentación
24 V DC
Entradas
Digital
Doce
de que puede ser utilizado como analógicas
Cuatro
Salidas
Transistor
Cuatro
Rango de temperatura
Detector de temperatura
-
Para el uso con
MFD-CP8..
MFD-CP10..
MFD-CP10..
Datos técnicos
General
Normas
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
89 x 90 x 25 (instalado) mm
Peso
0.114 kg
Montaje
Instalado en la unidad de suministro de energía.
Terminal de capacidades
Sólido
0.2⁄4 (AWG 24 - 12) mmDos
Flexible con el casquillo
0.2⁄2.5 (AWG 24 - 12) mmDos
Destornillador estándar
3,5 x 0,6 mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Grado de contaminación
Dos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La potencia de los pulsos (surge) (IEC/EN 61000-4-5)
2 (los cables de la fuente, simétrica) kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
0.5 (simétrica líneas de energía) kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Fuente de alimentación
La disipación de calor
2 W
Entradas digitales de 24 V DC
Número de
Doce
Entradas pueden ser utilizadas como entradas analógicas
4 (I7, I8, I11, I12)
Potencial de aislamientoDe la fuente de alimentación
No
Potencial de aislamientoEntre las entradas digitales
No
Potencial de aislamientoA partir de las salidas
Sí
Potencial de aislamientopara interface de PC, tarjeta de memoria, easyNet, easyLink
Sí
Tensión nominal [Ue]
24 V DC
En el 0 de la señal [Ue]
< 5.0 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) V DC
Sobre la 1 de la señal [Ue]
< 5.0 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) V DC
La corriente de entrada de señal 1I1 a I6
3.3 (a 24 V CC) mA
La corriente de entrada de señal 1I7, I8
2.2 (a 24 V CC) mA
La corriente de entrada de señal 1I9, I10
3.3 (a 24 V CC) mA
La corriente de entrada de señal 1I11, I12
2.2 (a 24 V CC) mA
Tiempo de retardo de 0 a 1De rebote EN
20 ms
Tiempo de retardo de 0 a 1De rebote FUERA
Normalmente 0.025 (I1 - I4), normalmente 0.25 (I5, I6, I9, I10), normalmente de 0,15 (I7, I8, I11, I12) ms
Tiempo de retardo de 1 a 0De rebote EN
20 ms
Tiempo de retardo de 1 a 0De rebote FUERA
Normalmente 0.025 (I1 - I4), normalmente 0.25 (I5, I6, I9, I10), normalmente de 0,15 (I7, I8, I11, I12) ms
Longitud de Cable (sin filtros)
100 m
Contador de frecuenciaCantidad
4 (I1, I2, I3, I4)
Contador de frecuenciaContador de frecuencia
< 3 kHz
Contador de frecuenciaForma de pulso
Plaza
Contador de frecuenciaPulso pausa relación
01:01
Contador IncrementalCantidad
2 (I1 + I2, I3 + I4)
Contador IncrementalContador de frecuencia
≦ 3 kHz
Contador IncrementalForma de pulso
Plaza
Contador IncrementalLa señal de desplazamiento
90°
Contador IncrementalPulso pausa relación
01:01
Rápido contador de entradasNúmero de
4 (I1, I2, I3, I4)
Rápido contador de entradasContador de frecuencia
< 3 kHz
Rápido contador de entradasForma de pulso
Plaza
Rápido contador de entradasPulso pausa relación
01:01
Longitud del Cable apantallado
< 20 m
Entradas analógicas
Número de
Uno
Potencial de aislamientoDe la fuente de alimentación
No
Potencial de aislamientoA partir de las entradas digitales
No
Potencial de aislamientoA partir de las salidas
Sí
Potencial de aislamientoDesde el interface de PC, tarjeta de memoria de la RED de la red, EASY-Link
Sí
Tipo de entrada
El voltaje de DC
El alcance de la señal
0 - 10 V DC
Resolución analógica
0.01 V
La resolución, digital
0.01 V
Resolución
10 (valor 0 - 1023) Bits
Impedancia de entrada
11.2 kΩ
La precisión del valor realdos MFD dispositivos
± 3 %
La precisión del valor realEn un solo dispositivo
± 2 %
Tiempo de conversión analógica/digital
Cada ciclo de CPU ms
La corriente de entrada
< 1 mA
Longitud de Cable blindado
< 30 m
Entradas analógicas resistencia a la temperatura Pt100 o Ni1000 sensores
Potencial de aislamientoDe la fuente de alimentación
No
Potencial de aislamientoA partir de las entradas digitales
No
Potencial de aislamientoA partir de las salidas
Sí
Salidas de relé
Potencial de aislamientoDe la fuente de alimentación
Sí
Salidas de Transistor
Número de
Cuatro
Tensión nominal [Ue]
24 V DC
Margen admisible [Ue]
EL 20,4 - 28,8 V DC
Corriente de la fuente deEn el 0 de la señal [Normalmente⁄máx.]
18/32 mA
Corriente de la fuente deSobre la 1 de la señal [Normalmente⁄máx.]
24 /44 mA
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Potencial de aislamientoPotencial de aislamiento de la fuente de alimentación, entradas
Sí
Potencial de aislamientoA partir de las entradas
Sí
Potencial de aislamientopara interface de PC, tarjeta de memoria, easyNet, easyLink
Sí
Corriente de operación nominal en la señal "1" DC por canal [Ie]
max. 0.5 a
Lámpara de carga sin Rvpor canal
5 (Q1 - Q4) W
Corriente Residual en el 0 de la señal por canal
< 0,1 mA
Max. la tensión de salidaEn el 0 de la señal con carga externa < 10 MΩ
2.5 V
Max. la tensión de salidaEn señal 1 con Ie= 0.5 a
U = Ue-1 V V
Protección de corto circuito
Térmica (Q1 - Q4), (evaluación con los diagnósticos de entrada I16)
Corto-circuito de corriente de disparo para Run≦ 10 mΩ
0.7 ≦ yoe≦ 2 por la salida de Un
Total de corriente de corto circuito
8 Un
Pico de corriente de corto circuito
16 Un
Térmica de recorte
Sí
Max. frecuencia de funcionamiento constante con carga resistiva
40000 Operaciones/h
La conexión en paralelo de salidasCon carga resistiva, inductiva de la carga externa es un supresor del circuito, la combinación dentro de un grupo
Grupo 1: T1 a T4
La conexión en paralelo de salidasNúmero de salidas [máx.]
Cuatro
La conexión en paralelo de salidasTotal max. actual
2 (¡Cuidado! Las salidas deben estar conectados simultáneamente y por el mismo período.) Un
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 1 ms, R = 48 Ohmios, L = 16 mHMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoDC-13, T0.95 = 72 ms, R = 48 Ohmios, L = 1.15 HMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HEl factor de utilización
0.25 g
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Sin externas supresor de circuitoT0.95 = 15 ms, R = 48 Ohmios, L = 0.24 HMax. frecuencia de conmutación f = 0.5 Hz (máx. DF = 50 %)
1500 Operaciones
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoEl factor de utilización
1 g
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoFactor del deber
100 % DF
Carga inductiva según EN 60947-5-1Externa con supresor de circuitoMax. frecuencia de conmutación máx. factor del deber
Dependiendo del circuito supresor de Operaciones
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / PLC I/O digital-módulo (EC001419)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS digital módulo de entrada/salida ([email protected] [AKE527014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de entradas digitales
Doce
Número de salidas digitales
Cuatro
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
3.3 mA
Permitido de tensión en la entrada
El 20,4 - 28,8 V
El tipo de voltaje (voltaje de entrada)
DC
Tipo de salida digital
Transistor
La corriente de salida
0.5 a
Permitido de tensión en la salida
El 20,4 - 28,8 V
Tipo de voltaje de salida
DC
Protección de corto circuito, salidas disponibles
Sí
La redundancia
No
Tipo de conexión eléctrica
La abrazadera de la primavera de conexión
Tiempo de retardo a la señal de cambio
0.1 - 20 ms
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
89 mm
Altura
90 mm
Profundidad
25 mm
Aprobaciones
Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 0 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 0 V |
| Tensión de alimentación CC (EF007534) | 20.4 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 12 |
| Número de salidas digitales (EF001993) | 4 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Corriente de entrada en la señal 1 (EF001428) | 3.3 mA |
| Tensión de entrada permitida (EF007554) | 20.4 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Transistor |
| Corriente de salida (EF003202) | 0.5 A |
| Tensión de salida permitida (EF007553) | 20.4 V |
| Tipo de corriente de salida (EF008222) | CC |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | Sí |
| Redundancia (EF003156) | No |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Tiempo de retardo con cambio de señal (EF002382) | 0.1 ms |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 88 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 44 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
