XN-GWBR-CANOPEN

140155

0004520686

EATON-MOELLER

Gateway per sistema I/O XI/ON, CANopen, con refresh del bus

Portale XION; CANopen; Con ristoro BUS

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione

Moduli I / O remoti XION

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Gateway per sistema I/O XI/ON, CANopen, con refresh del bus
Grazie all'elevata modularità e all'ampia varietà di funzioni, il sistema di I/O XI/ON standard offre la soluzione I/O perfetta per qualsiasi applicazione. Moduli a innesto, rapida sostituzione dei moduli (Hot Swap), cablaggio su modulo base a vite o a molla, codifica meccanica dei moduli. I gateway standard utilizzano i sistemi bus CANopen, PROFIBUS-DP deviceNet e Ethernet.

Programma di fornitura

Funzione
Gateways XI/ON
Funzione
Gateway XN con alimentazione integrata
Descrizione breve
supporta fino a 74 moduli (XN, XNE) nell'esecuzione a disco
1 x Open Style Connector
Impostazione indirizzo attraverso 2 interruttori di codifica rotanti decimali
Campo indirizzi: 1 - 99 (dec.)
Collegamento del bus di campo
CANopen®
Collegamento a morsetti (bus di campo/tensione di alimentazione)
Morsetti a vite
Interfaccia service
Presa PS/2
Velocità di trasmissione
1000 kBit/s
800 kBit/s
500 kBit/s
250 kBit/s
125 kBit/s
50 kBit/s
20 kBit/s
10 kBit/s
Note
Il modulo Bus Refreshing è già integrato.
Informazioni sull'entità della fornitura
Nell'entità della fornitura di tutti i gateway sono compresi: 2 x squadrette terminali XN-WEW-32/2-SW, 1 x coperchio di chiusura XN-ABPL

Dati tecnici

Generalità
Conformità alle norme
EN 61000-6-2
EN 61000-6-4
EN 61131-2
ApprovazioniApprovazioni
CE, cULus
Sezionamento di potenziale
sì, attraverso fotoaccoppiatore
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +85 °C
umidità relativa
5 - 95 % (interno), livello RH-2, nessuna condensazione (ad una temperatura di magazzinaggio di 45°C)
Gas nocivo
SO2: 10 (umidità rel. < 75 %, nessuna condensazione)
H2S: 1.0 (umidità rel. < 75 %, nessuna condensazione) ppm
Vibrazione
secondo IEC/EN 60068-2-6
Resistenza agli urti
secondo IEC 60068-2-27 g
Resistenza continuata agli urti (IEC/EN 60068-2-29)
secondo IEC/EN 60068-2-29
Ribaltamento e rovesciamento
secondo IEC 60068-2-31, caduta libera secondo IEC 60068-2-32
Grado di protezione
IP20
Compatibilità elettromagnetica (EMC)ESD [Scarica dei contatti / scarica in aria]
EN 61000-4-2 kV
Compatibilità elettromagnetica (EMC)Campi elettromagnetici [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilità elettromagnetica (EMC)Burst
EN 61100-4-4
Compatibilità elettromagnetica (EMC)Surge
EN 61100-4-5
Compatibilità elettromagnetica (EMC)Ammissione
EN 61100-4-6 V
Compatibilità elettromagnetica (EMC)Emissione di disturbi (irradiata, ad alta frequenza) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilità elettromagnetica (EMC)Variazioni di tensione/Interruzioni di tensione
EN 61131-2
Compatibilità elettromagnetica (EMC)Prova di tipo (Type Test)
secondo EN 61131-2
Approvazioni
CE, cULus
Dissipazione statica, indipendente dalla corrente [Pvs]
10 W
Altri dati tecnici (catalogo sfogliabile)
Morsetti di collegamento
Valori nominali
secondo VDE 0611 parte 1/8.92/IEC/EN 60947-7-1
Tipi di collegamento in direzione TOP
Collegamento a vite/molla
Lunghezza di spelatura
8 mm
Sezione di collegamento
max. 0.5 - 2.5 mm2
Conduttori collegabiliRigido
0,5 - 2,5 mm2
Conduttori collegabiliflessibile senza puntalino
0,5 - 1,5 mm2
Conduttori collegabiliFlessibile con puntalino
0,5 - 1,5 mm2
Conduttori collegabiliFlessibile con puntalino
0,5 - 1,5 mm2
Calibro IEC/EN 60947-1
A1
Collegamento in rete
Bus
CANopen®
Protocollo bus
CANopen®
Montaggio esterno della stazione massimo
74 moduli (XN, XNE) nell'esecuzione a disco o lunghezza max. della stazione: 1 m
Alimentazione di sistema [Usys]
24 /5 V DC
campo ammesso 5 V DC [Usys]
4.7…5.3 V DC
campo ammesso 24 V DC [Usys]
18…30 V DC
Tensione del campo [UL]
24VDC
Campo ammissibile
18 - 30 V DC
Ondulazione residua
secondo EN 61131-2 %
Interfaccia service
Presa PS/2
Tipi di collegamento bus di campo
Open Style Connector
Velocità di trasmissione dati
10, 20, 50, 125, 250, 500, 800, 1000 kBit/s
Impostazione della velocità di trasferimento dati
attraverso interruttore DIP
Indirizzamento
2 sistemi di codifica decimale
Collegamento bus di campo
esterna
Campo di indirizzamento
1 - 99 decimale

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
10 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / bus di campo, periferica remota – modulo di comunicazione (EC001604)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / BUS di campo perif. decen. - modulo di comunicazione ([email protected] [BAA073013])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
18 - 30 V
tipo di tensione di alimentazione
DC
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
sì
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per SERCOS
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
componenti del sistema
sì
grado di protezione (IP)
IP20
con separazione del potenziale
sì
collegamento bus di campo tramite accoppiatore separato possibile
sì
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
no
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
50.6 mm
altezza
114.8 mm
profondità
74.4 mm

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

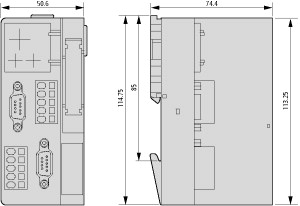

272X008
Nota: in base all'esecuzione sono necessari connettori / collegamenti.
Link al catalogo sfogliabile

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XN-GWBR-CANOPEN 0004520686 140155 IT_140155.pdf 215 Kbytes XN-GWBR-CANOPEN 0004520686 140155 IT_140155.pdf
