XN-GWBR-CANOPEN 140155 0004520686 EATON ELECTRIC Шлюз CANopen XI / ON системы ввода / вывода + питание Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

XN-GWBR-CANOPEN 140155 0004520686 EATON ELECTRIC Шлюз CANopen XI / ON системы ввода / вывода + питание

XN-GWBR-CANOPEN

140155

0004520686

EATON-MOELLER

Шлюз CANopen XI / ON системы ввода / вывода + питание

Подробнее


Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованная периферия - коммуникационный модуль

Модули удаленного ввода-вывода XION

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание

▲


Шлюз CANopen XI / ON системы ввода / вывода + питание

Программа поставок

Функция
Шлюзы XI/ON
функция
Шлюз XN с интегрированным питанием
Краткое описание
обеспечивает поддержку до 74 модулей (XN, XNE) в дисковом исполнении
1 x Open Style Connector
Настройка адреса 2 десятичными кодовыми поворотными переключателями
Диапазон адресов: 1 - 99 (десятичн.)
Соединение магистральной шины
CANopen®
Максимальный ток клеммы (полевая шина/питающее напряжение)
Винтовые клеммы
Сервисный интерфейс
Гнездо PS/2
Скорость передачи данных
1000 кбит/с
800 кбит/с
500 кбит/с
250 кбит/с
125 кбит/с
50 кбит/с
20 кбит/с
10 кбит/с
указания
Плата обновления шины уже встроена.
Информация о комплекте поставки
Входит в комплект поставки всех шлюзов:
2 шт. концевых уголков XN-WEW-32/2-SW,
1 шт. торцевая пластина XN-ABPL

Технические характеристики

Общая информация
Стандарты и предписания
EN 61000-6-2
EN 61000-6-4
EN 61131-2
ДопускиАпробации
CE, cULus
Гальваническое разделение
да, через оптрон
Температура окружающей среды
0 - +55 °C
Хранение [ϑ]
-25 - +85 °C
относительная влажность
5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения)
Вредный газ
SO2: 10 (относит. влажность < 75 %, без конденсации)
H2S: 1,0 (относит. влажность < 75%, без конденсации) ppm
Вибрация
согласно IEC/EN 60068-2-6
Удароустойчивость
согл. IEC 60068-2-27 g
Длительная ударопрочность (IEC/EN 60068-2-29)
согласно IEC 60068-2-29
Опрокидывание и переворачивание
согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32
Класс защиты
IP20
Электромагнитная совместимость (ЭМС)ESD [Воздушный / контактный разряд]
EN 61000-4-2 кВ
Электромагнитная совместимость (ЭМС)Электромагнитные поля [(0,08…1) / (1,4…2) / (2…2,7) ГГц ]
EN 61100-4-2 V/m
Электромагнитная совместимость (ЭМС)Импульсное напряжение
EN 61100-4-4
Электромагнитная совместимость (ЭМС)Скачок напряжения
EN 61100-4-5
Электромагнитная совместимость (ЭМС)Впуск
EN 61100-4-6 В
Электромагнитная совместимость (ЭМС)Излучаемые радиопомехи (излучаемые, высокочастотные) [(30...230 мГц) / (230...1000 мГц)]
EN 55016-2-3 dB
Электромагнитная совместимость (ЭМС)Варианты напряжения/просадки напряжения
EN 61131-2
Электромагнитная совместимость (ЭМС)Типовые испытания (Type Test)
согласно EN 61131-2
Апробации
CE, cULus
Статическая потеря мощности, не зависит от тока [Pvs]
10 W
Прочие технические характеристики (каталог для перелистывания)
Соединительные клеммы
расчетные характеристики
согласно VDE 0611 часть 1/8.92/IEC/EN 60947-7-1
Техника присоединения в направлении вверх
Пружинное соединение/винтовое соединение
Длина зачистки
8 мм
Диапазон зажима
макс. 0,5 - 2,5 мм2
Зажимные проводаодножильный
0,5 - 2,5 мм2
Зажимные проводатонкопроволочный без оконечной муфты
0,5 - 1,5 мм2
Зажимные проводатонкопроволочный с оконечной муфтой
0,5 - 1,5 мм2
Зажимные проводатонкопроволочный с оконечной муфтой
0,5 - 1,5 мм2
Калиберная пробка IEC/EN 60947-1
A1
Объединение в сеть
Шина
CANopen®
Протокол шины
CANopen®
Максимальное расширение станции
74 модуля (XN, XNE) в дисковом исполнении или макс. длина станции: 1 м
Системное электропитание [Usys]
24 /5 В пост. тока
Допустимый диапазон 5 В пост. тока [Usys]
4.7…5.3 В пост. тока
Допустимый диапазон 24 В пост. тока [Usys]
18…30 В пост. тока
Напряжение поля [UL]
24 В пост. тока
Допустимый диапазон
18 - 30 В пост. тока
Остаточная пульсация
< 5 (согласно EN 61131-2) %
Сервисный интерфейс
Гнездо PS/2
Техника присоединения полевая шина
Коннектор Open Style
Скорость передачи данных
10, 20, 50, 125, 250, 500, 800, 1000 кбит/с
Настройка скорости передачи данных
посредством DIP-выключатели
адресация
2 десятичных кодовых поворотных переключателя
Замыкание полевой шины
Внешн.
Диапазон адресов
1 - 99 десятичные

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
10 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
0 °C
Макс. рабочая температура
+55 °C
Класс защиты
IP20
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module ([email protected] [BAA073013])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
18 - 30 V
Voltage type of supply voltage
DC
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
Yes
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for SERCOS
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
System accessory
Yes
Degree of protection (IP)
IP20
With potential separation
Yes
Fieldbus connection over separate bus coupler possible
Yes
Rail mounting possible
Yes
Wall mounting/direct mounting
No
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
50.6 mm
Height
114.8 mm
Depth
74.4 mm

Апробации

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

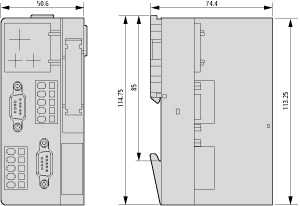

Размеры

272X008
Примечание: В зависимости от исполнения штекеры / соединения различны.
Ссылка на каталог для перелистывания

Datasheet - PDF

▲
Заглавие: Размер: Тип:
XN-GWBR-CANOPEN 0004520686 140155 RU_140155.pdf 215 Kbytes XN-GWBR-CANOPEN 0004520686 140155 RU_140155.pdf
