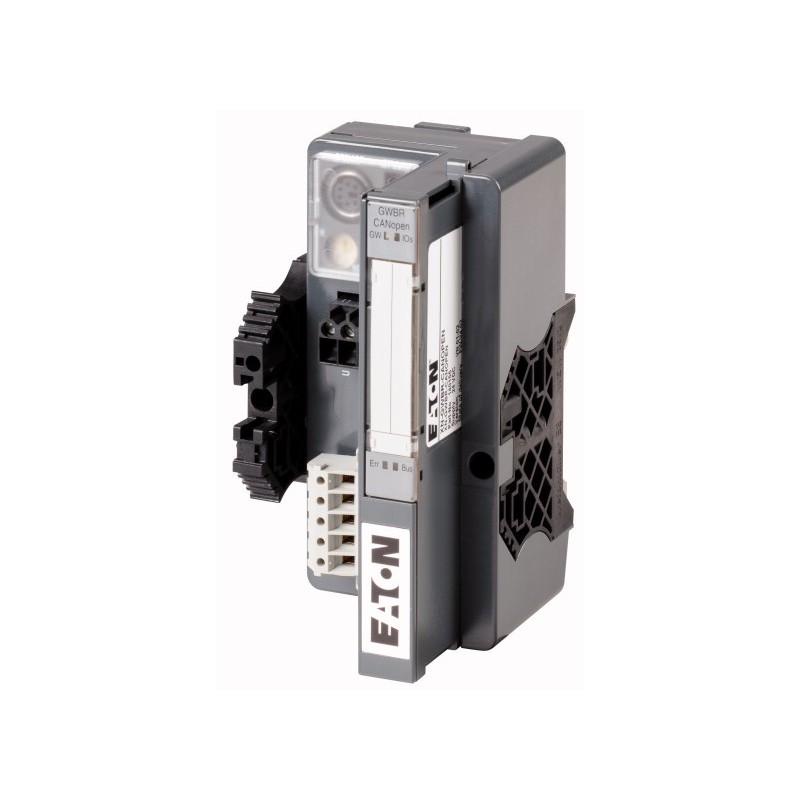

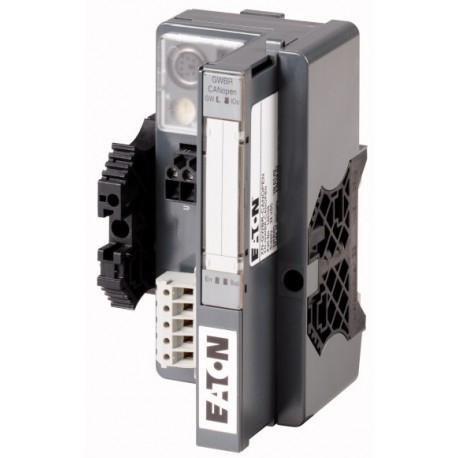

XN-GWBR-CANOPEN

140155

0004520686

EATON-MOELLER

Passerelle pour système d'E/S XI/ON, CANopen, avec rafraîchissement bus

Passerelle XION ; CANopen ; Avec rafraîchissement en bus

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module de communication

XION Remote Modules d'E / S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Passerelle pour système d'E/S XI/ON, CANopen, avec rafraîchissement bus
La modularité élevée du système d'E/S standard XI/ON et la multitude de fonctions proposées offrent une solution d'E/S adpatée à chaque application. Modules enfichables, remplacement rapide des modules (Hot Swap), câblage sur module de base borne à boulon ou à ressort, codage mécanique des modules. Les passerelles standard utilisent les systèmes de bus CANopen, PROFIBUS-DP deviceNet et Ethernet.

Gamme de livraison

Fonction
Passerelles (Gateways) XI/ON
Fonction
Passerelle XN avec alimentation intégrée
Brève description
Gère jusqu'à 74 modules (XN, XNE) en version élément.
1 x connecteur Open Style
Sélection de l’adresse par 2 codeurs rotatifs décimaux
Plage d'adresses : 1 – 99 (déc.)
Connexion du bus de terrain
CANopen®
Raccordement par bornes (bus de terrain/tension d'alimentation)
Bornes à vis
Interface de service
connecteur femelle PS/2
Vitesse de transmission
1000 Kbits/s
800 Kbits/s
500 Kbits/s
250 Kbits/s
125 Kbits/s
50 Kbits/s
20 Kbits/s
10 Kbits/s
Remarques
Le module de rafraîchissement du bus est déjà intégré
Information sur les éléments compris dans la fourniture
La fourniture de toutes les passerelles comprend :
2 x butées d'extrémité XN-WEW-32/2-SW,
1 x plaque d'extrémité XN-ABPL

Caractéristiques techniques

Généralités
Conformité aux normes
EN 61000-6-2
EN 61000-6-4
EN 61131-2
HomologationsHomologations
CE, cULus
Séparation galvanique
oui, par optocoupleurs
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +85 °C
Humidité relative
5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C)
Gaz nocifs
SO2: 10 (humidité rel. < 75 %, sans condensation)
H2S : 1.0 (humidité rel. < 75 %, sans condensation) ppm
Vibration
selon IEC/EN 60068-2-6
Tenue aux chocs
selon IEC 60068-2-27 g
Tenue aux secousses (IEC/EN 60068-2-29)
selon IEC 60068-2-29
Tenue aux chutes et culbutes
selon IEC 60068-2-31, chute libre selon IEC 60068-2-32
Degré de protection
IP20
Compatibilité électromagnétique (CEM)Décharges électrostatiques [Décharge au contact / dans l'air]
EN 61000-4-2 kV
Compatibilité électromagnétique (CEM)Champs électromagnétiques [(0,08…1) / (1,4…2) / (2…2,7) GHz ]
EN 61100-4-2 V/m
Compatibilité électromagnétique (CEM)Transitoires rapides en salves
EN 61100-4-4
Compatibilité électromagnétique (CEM)Ondes de choc
EN 61100-4-5
Compatibilité électromagnétique (CEM)Perturbation
EN 61100-4-6 V
Compatibilité électromagnétique (CEM)Emission de perturbations radioélectriques (rayonnées, haute fréquence) [(30...230 MHz) / (230...1000 MHz)]
EN 55016-2-3 dB
Compatibilité électromagnétique (CEM)Variation/interruptions de tension
EN 61131-2
Compatibilité électromagnétique (CEM)Essai de type (Type Test)
selon 61131-2
Homologations
CE, cULus
Puissance dissipée statique, dépendante du courant [Pvs]
10 W
Autres caractéristiques techniques (catalogue à feuilleter)
Bornes de raccordement
Caractéristiques assignées
selon VDE 0611 partie 1/8.92/IEC/EN 60947-7-1
Technique de raccordement par le dessus
Bornes à ressort/Borne à boulon
Longueur à dénuder
8 mm
Plage de serrage
max. 0.5 - 2.5 mm2
Conducteurs insérablesConducteur à âme massive
0,5 - 2,5 mm2
Conducteurs insérablesCond. souples sans embout
0,5 - 1,5 mm2
Conducteurs insérablesConducteur souple avec embout
0,5 - 1,5 mm2
Conducteurs insérablesConducteur souple avec embout
0,5 - 1,5 mm2
Gabarit IEC/EN 60947-1
A1
Mise en réseau
Bus
CANopen®
Protocole bus
CANopen®
Extension maximale
74 modules (XN, XNE) en version élément ou longueur max. de la station : 1 m
Alimentation système [Usys]
24 / 5 V DC
Plage admissible 5 V DC [Usys]
4.7…5.3 V DC
Plage admissible 24 V DC [Usys]
18…30 V DC
Alimentation des entrées/sorties [UL]
24 V DC
Plage admissible
18 - 30 V DC
Ondulation résiduelle
selon EN 61131-2 %
Interface de service
connecteur femelle PS/2
Technique de raccordement au bus de terrain
connecteur Open Style
Vitesse de transmission
10, 20, 50, 125, 250, 500, 800, 1000 kbits/s
Réglage de la vitesse de transmission des données
par codeur DIP
Adressage
2 codeurs rotatifs décimaux
Terminaison du bus de terrain
externe
Plage d'adressage
1 - 99 decimal

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
10 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Degré de protection
IP20
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module de communication (EC001604)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périquérique décentralisé - module de communication ([email protected] [BAA073013])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
18 - 30 V
type de tension d’alimentation
DC
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
indice de protection (IP)
IP20
avec séparation de potentiel
oui
raccordement au bus de champ possible sur coupleur de bus séparé
oui
montage possible sur barres profilées
oui
montage mural/direct possible
non
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
50.6 mm
hauteur
114.8 mm
profondeur
74.4 mm

Homologations

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E205091
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
2252-01, 2252-81
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

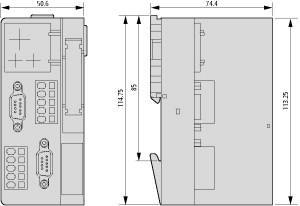

272X008
Remarques : Les connecteurs mâles / raccordements sont différents selon la version.
Lien vers le Catalogue à feuilleter

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XN-GWBR-CANOPEN 0004520686 140155 FR_140155.pdf 215 Kbytes XN-GWBR-CANOPEN 0004520686 140155 FR_140155.pdf
