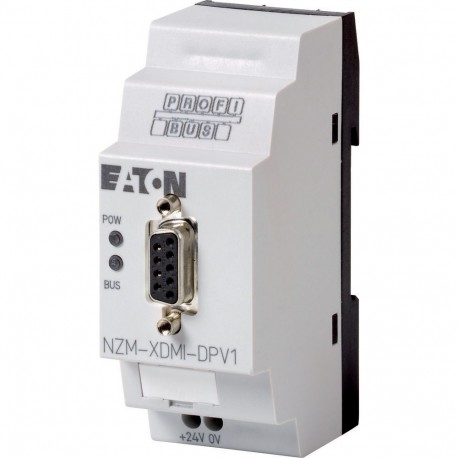

NZM-XDMI-DPV1 270333 0004359055 EATON ELECTRIC Collegamento bus di campo, Profibus-DPV1-Slave
NZM-XDMI-DPV1
270333
0004359055
EATON-MOELLER
Collegamento bus di campo, Profibus-DPV1-Slave
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Collegamento bus di campo, Profibus-DPV1-Slave
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: Collegamento su modulo DMI. Trasferimento di correnti fase, dati di parametrizzazione, di stato e di diagnosi. Trasferimento dello stato dell'interruttore automatico di potenza (cablaggio del contatto ausiliario su ingressi DMI). Comando delle funzioni delle partenze modulari DMI e del comando a distanza NZM. rilevamento di ingressi digitali e comando tramite bus di campo. Collegamento bus di campo come slave PROFIBUS-DPV1. Funziona con master della Classe 1 e della Classe 2. Indirizzabile da 1 a 126. Utilizzabile per: NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4
Programma di fornitura
Assortimento
Accessori
accessori
Diagnosi, comunicazione
Descrizione
Collegamento al modulo DMI
- Trasmissione di correnti fase, dati di parametrizzazione, di stato e di diagnosi.
- Trasmissione dello stato dell'interruttore automatico di potenza (cablaggio del contatto ausiliario su ingressi DMI).
- Comando delle funzioni delle partenze modulari DMI e del comando a distanza NZM.
- Rilevamento di ingressi digitali e comando tramite bus di campo.
- Collegamento bus di campo come slave PROFIBUS-DPV1. Funziona con master della Classe 1 e della Classe 2. Indirizzabile da 1 a 126.
Protocollo bus
PROFIBUS-DP
Note
Fissaggio ad innesto diretto sul modulo DMI.
Dati tecnici
Generalità
Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
35,5 x 90 x 58 (2 unità passo) mm
Peso
0.15 kg
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Sezioni di collegamento
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio
-40 - 70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Resistenza alla corrosioneIEC/EN 60947-2-42 [4 giorni SO2]
10 cm³/m³
Resistenza alla corrosioneIEC/EN 60068-2-43 [4 giorni H2S]
1 cm³/m³
Condizioni ambientali meccaniche
Grado di inquinamento
2
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0,5 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Alimentazione
Tensione nominale di impiego [Ue]
24 (-15/+20 %) V
Campo ammesso
20.4 - 28.8 V DC
Ondulazione residua
< 5 %
a 24 V DC
tip. 200 mA
Interruzioni di tensione
≤ 10 ms
Dissipazione a 24 V DC
4,8 W
Protezione contro inversioni di polarità
Tensione di alimentazione ASI
Sì
Indicazioni LED
Alimentazione
LED-Alimentazione (POW): verde
Display a LED
LED PROFIBUS-DP (BUS): verde
Rete
Tipi di collegamento
SUB-D, a 9 poli, connettore
Separazione galvanica
Bus e tensione di alimentazione (semplice), bus/alimentazione e NZM-XDMI612 (sezionamento sicuro)
Funzione
PROFIBUS-DP Slave
Interfaccia
RS485
Protocollo bus
PROFIBUS-DP
Velocità di trasmissione dati in baud
ricerca automatica fino a 12 MBit⁄s
Resistenze di terminazione bus
Necessaria terminazione bus esterna separata
Indirizzi bus
1…126 tramite DMI
ServiziCiclico
Stato ON/OFF/sganciato (dettagliato),
Preavvisi di carico,
Correnti di fase I1/2/3[A],
Azionamenti comando a distanza,
visualizzazione/comando NZM-XDMI612 ingressi/uscite,
funzioni avviatore motore
Preavvisi di carico,
Correnti di fase I1/2/3[A],
Azionamenti comando a distanza,
visualizzazione/comando NZM-XDMI612 ingressi/uscite,
funzioni avviatore motore
ServiziAciclico
Vista/adattamento regolazione di protezione,
elenco avvenimenti,
identificazione,
ore di esercizio,
manovre,
ora
elenco avvenimenti,
identificazione,
ore di esercizio,
manovre,
ora
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 8.0
sistemi di controllo industriali (PLC) (EG000024) / Bus di campo, periferica remota - modulo di comunicazione (EC001604)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / BUS di campo perif. decen. - modulo di comunicazione ([email protected] [BAA073013])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
0 - 0 V
tipo di tensione di alimentazione
DC
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
sì
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo Modbus
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per SERCOS
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio eGPRS
no
standard radio GSM
no
standard radio LTE
no
standard radio UMTS
no
link IO master
no
componenti del sistema
no
grado di protezione (IP)
IP20
con separazione del potenziale
no
collegamento bus di campo tramite accoppiatore separato possibile
no
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
no
montaggio frontale possibile
sì
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
altri
Larghezza
36 mm
Altezza
90 mm
profondità
60 mm
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM-XDMI-DPV1 0004359055 270333 IT_270333.pdf | 125 Kbytes |
 |
