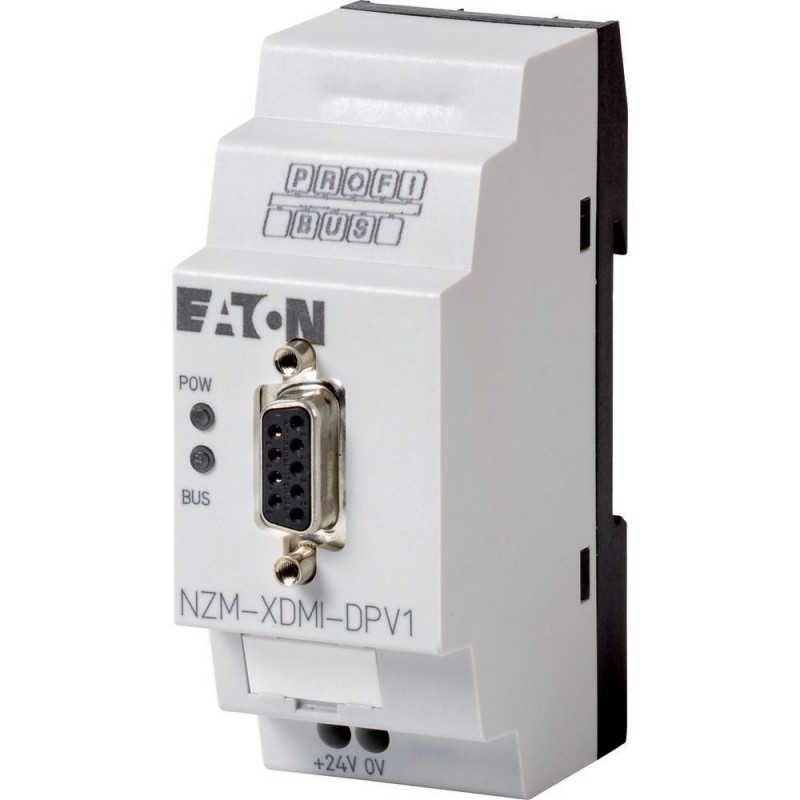

NZM-XDMI-DPV1 270333 0004359055 EATON ELECTRIC Couplage au bus de terrain, esclave Profibus-DPV1 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM-XDMI-DPV1 270333 0004359055 EATON ELECTRIC Couplage au bus de terrain, esclave Profibus-DPV1

NZM-XDMI-DPV1

270333

0004359055

EATON-MOELLER

Couplage au bus de terrain, esclave Profibus-DPV1

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module de communication

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $590.03
Prix unitaire: $590.03

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Couplage au bus de terrain, esclave Profibus-DPV1
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Couplage au module DMI. Transmission des courants de phase, des données de paramètres, d'état et de diagnostic. Transmission de la position du disjoncteur (câblage des contacts auxiliaires sur les entrées du DMI). Commande des fonctions de démarreur-moteur du DMI et de la commande à distance du NZM. Enregistrement des entrées TOR et commande par bus de terrain. Couplage bus de terrain en qualité d'esclave PROFIBUS-DPV1. Exploitation avec maîtres classe 1 et classe 2. Adressable de 1 à 126. Utilisation pour : NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4

Gamme de livraison

Gamme
Equipements complémentaires
Accessoires
Diagnostic, communication
Description

Raccordement au module DMI

  • Transmission des courants de phase, des données de paramètres, d'état et de diagnostic.
  • Transmission de la position des contacts du disjoncteur (câblage des contacts auxiliaires sur les entrées DMI).
  • Commande des fonctions démarreur-moteur sur DMI et de la commande à distance du NZM.
  • Détection des entrées TOR et commande via le bus de terrain.
  • Couplage au bus de terrain en tant qu'esclave DPV1 PROFIBUS. Fonctionne avec des maîtres de classe 1 et 2. Adressage de 1 à 126.
Protocole bus
PROFIBUS-DP
Remarques

Se fixe par encliquetage sur le module DMI dont il épouse les contours.

Caractéristiques techniques

Généralités
Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Encombrements (L x H x P)
35.5 x 90 x 58 (2 PE) mm
Poids
0.15 kg
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Sections raccordables
Conducteur à âme massive
0.2 … 4 (AWG 22 … 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance à la corrosionIEC/EN 60068-2-42 [SO2: 4 jours]
10 cm³/m³
Résistance à la corrosionIEC/EN 60068-2-43 [H2S : 4 jours]
1 cm³/m³
Résistance mécanique
Degré de pollution
2
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation symétr.) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Tension assignée d'emploi [Ue]
24 (-15/+20 %) V
Plage admissible
20.4 - 28.8 V DC
Ondulation résiduelle
< 5 %
sous 24 V DC
en moyenne : 200 mA
Chutes de tension
≤ 10 ms
Puissance dissipée sous 24 V DC
4.8 W
Protection contre l'inversion de polarité
Alimentation AS-Interface
oui
DEL de visualisation
Alimentation
DEL Alimentation (POW) : verte
Visualisation par DEL
DEL PROFIBUS-DP (BUS) : verte
Réseau
Raccordement
Connecteur femelle SUB-D 9 pôles
Séparation galvanique
Entre le bus et l'alimentation (simple) ; entre le bus et l'alimentation par rapport à la NZM-XDMI612 (séparation sûre)
Fonction
Esclave PROFIBUS-DP
Interface
RS485
Protocole bus
PROFIBUS-DP
Vitesse de transmission
Recherche automatique jusqu'à 12 MBit/s
Résistances de terminaison de bus
terminaison de bus individuelle externe obligatoire
Adresses bus
1 … 126, par module DMI
ServicesCycliques
Etat détaillé OUVERT/FERME/déclenché, préalarmes, courants de phase I1/I2/I3 [A], actionnement de la télécommande, affichage/exploitation NZM-XDMI612, entrées/sorties, fonctions démarreur-moteur
ServicesAcycliques
Affichage/réglage des paramètres de protection, liste d'événements, identification, heures de fonctionnement, cycles de manœuvres, heure

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 8.0

Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module de communication (EC001604)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périquérique décentralisé - module de communication ([email protected] [BAA073013])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation DC
0 - 0 V
type de tension d’alimentation
DC
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
oui
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
supporte le protocole KNX
non
supporte protocole Modbus
non
protocole pris en charge pour Data-Highway
non
supporte le protocole DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio eGPRS
non
standard radio GSM
non
standard radio LTE
non
standard radio UMTS
non
maître IO-Link
non
composants système
non
indice de protection (IP)
IP20
avec séparation de potentiel
non
raccordement au bus de champ possible sur coupleur de bus séparé
non
montage possible sur barres profilées
oui
montage mural/direct possible
non
encastrement frontal possible
oui
montage sur rack possible
non
adapté aux fonctions de sécurité
non
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
autre
largeur
36 mm
hauteur
90 mm
profondeur
60 mm
