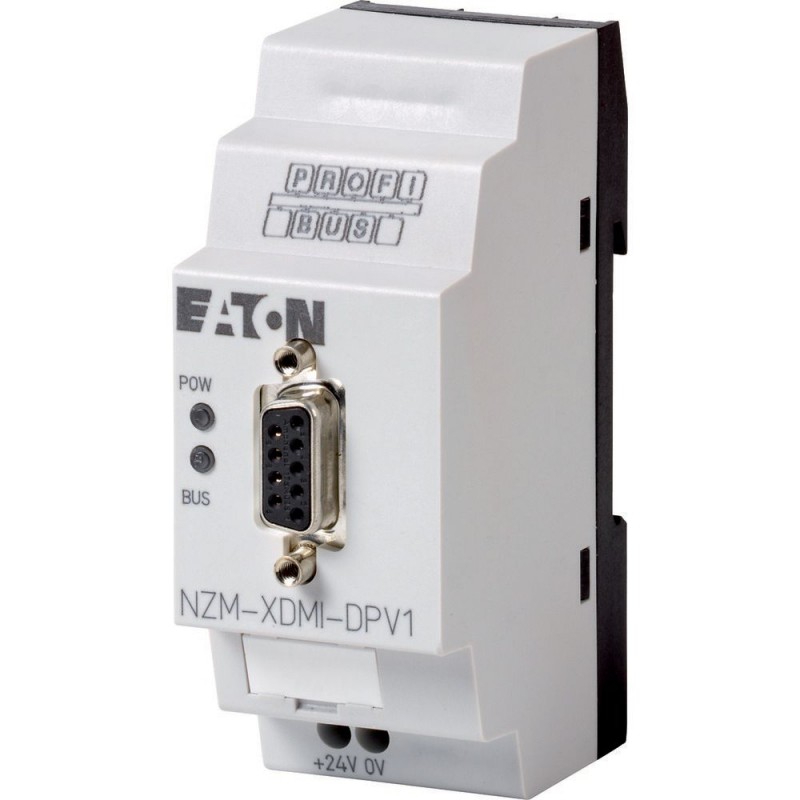

Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
35.5 x 90 x 58 (2 PE) mm
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Sólido
El 0,2 ... 4 (AWG 22 ... 12) mmDos
Flexible con el casquillo
0.2 ... 2.5 (AWG 22 ... 12) mmDos
Destornillador estándar
0.8 x 3.5 mm
Max. par de apriete
0,6 Nm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Resistencia a la corrosiónIEC/EN 60068-2-42 [4 días ASÍDos]
10 cmTres/mTres
Resistencia a la corrosiónIEC/EN 60068-2-43 [4 días HDosS]
1 cmTres/mTres
Condiciones ambientales, mecánicos
Grado de contaminación
Dos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
0.5 (los cables de la fuente, simétrica) kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Tensión nominal [Ue]
24 (-15/+20 %) V
Margen admisible
EL 20,4 - 28,8 V DC
a las 24 V DC
Normalmente 200 mA
De huecos de tensión
≤ 10 ms
La disipación de calor en 24 V DC
4.8 W
Protección contra inversión de polaridad
As-I fuente de alimentación
Sí
Suministro de
LED de alimentación (POW): verde
Pantalla LED
PROFIBUS-DP LED (BUS): rojo
Técnica de conexión
SUB-D de 9 polos, socket
Potencial de aislamiento
Entre bus y alimentación (simple), entre el autobús y la fuente de alimentación y NZM-XDMI612 (aislamiento seguro)
La función
PROFIBUS-DP esclavo
Las tasas de baudios
Búsqueda automática de hasta 12 MBit⁄s
Resistencias de terminación de Bus
Externo independiente terminación de bus requerida
Bus de direcciones
1 ... 126 a través de DMI
ServiciosCíclico
Estado activado/DESACTIVADO/activado (detallada),
carga de alertas tempranas,
corrientes de fase IUno/IDos/ITres[A],
operador remoto de actuación,
mostrar/operación NZM-XDMI612 de entradas/salidas,
motor de arrancador de funciones
ServiciosAcíclicos
Mostrar/coincida con la configuración de la protección,
lista de eventos,
identificación,
horas de operación,
las operaciones de conmutación,
tiempo
