EASY820-DC-RC 256271 0004520965 EATON ELECTRIC Relè di comando, 24VDC, 12DI(4AI), 6DO-relè, 1AO, display, or.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

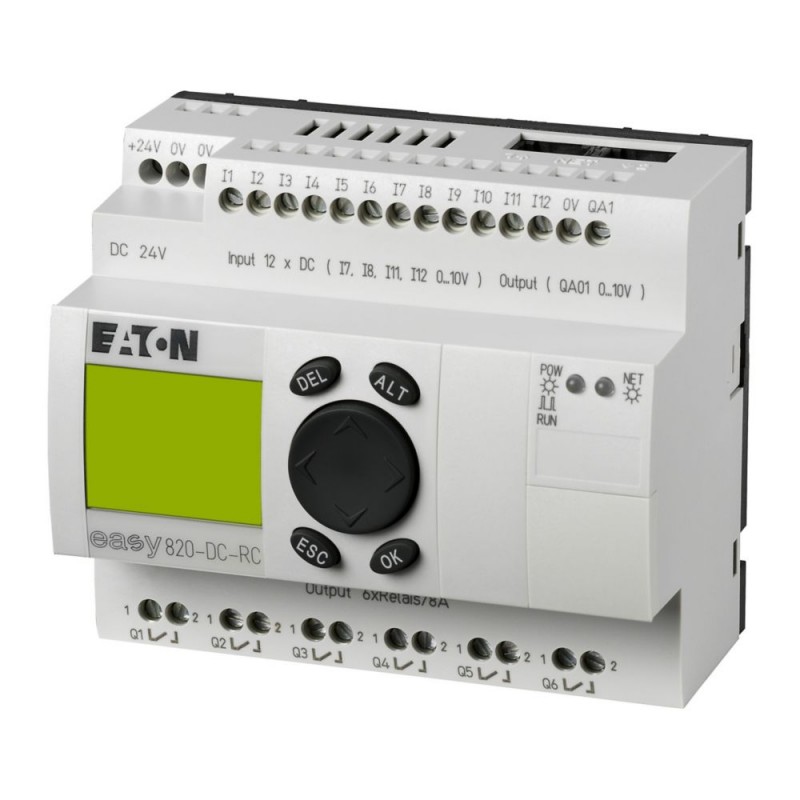

EASY820-DC-RC 256271 0004520965 EATON ELECTRIC Relè di comando, 24VDC, 12DI(4AI), 6DO-relè, 1AO, display, or..

EASY820-DC-RC

256271

0004520965

EATON-MOELLER

Relè di comando, 24VDC, 12DI(4AI), 6DO-relè, 1AO, display, orologio, espandibile, easyNet

Maggiori dettagli


Relè programmabili e display multifunzione EASY

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Relè di comando, 24VDC, 12DI(4AI), 6DO-relè, 1AO, display, orologio, espandibile, easyNet
Relè di comando elettronico espandibile, tensione nominale d'impiego 24VDC, 12 ingressi digitali 24VDC, 4 ingressi configurabili come ingressi analogici, 6 uscite a relè, 1 uscita analogica, tastiera, display LCD, orologio interruttore, sistema bus easyNet on board, easyLink, espandibile con ingressi e uscite digitali, espandibile per sistemi bus AS-Interface / PROFIBUS-DP / CANopen / DeviceNet, serigrafia personalizzata del relè di comando mediante software di iscrizione Labeleditor, possibile fornitura del relè di comando con programma applicativo

Programma di fornitura

Funzione di base
easy800 (espandibile, easyNet)
Descrizione
espandibile: I/O digitali/analogici e sistemi bus AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Sistema bus easyNet on board
scritta al laser personalizzata o possibile fornitura con programma applicativo con il prodotto EASY-COMBINATION (codice interno 2010781)
Ingressi
Digitali
12
di cui utilizzabili come analogici
4
Uscite
Numero uscite
Relè: 6
Relè: 6; Analogo: 1
Uscite
7 Quantità
Altre caratteristiche
Orologio calendario
✔
Display + tastiera
✔
Espansioni
espandibile
collegabile in rete (easyNet)
Tensione di alimentazione
24 V DC
software
easySoft-Pro

Dati tecnici

Generalità
Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Approvazioni
CSA
UL
EAC
Dimensioni (B x H x P)
107,5 x 90 x 72 (6 unità passo) mm
Peso
0.3 kg
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Sezioni di collegamento
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente
Temperatura ambiente di servizio
secondo IEC 60068-2-1, -25 - +55 °C
Condensa
Eliminazione della condensa con misure idonee
Display LCD (leggibile con sicurezza)
0 - 55 °C
Stoccaggio [ϑ]
secondo IEC 60068-2-1, -2, -14
-40 - +70 °C
umidità dell'aria relativa
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni
secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
III/2
Scarica elettrostatica (ESD)Norma applicata
secondo IEC EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Soppressione radiodisturbo
EN 55011 classe B
Impulsi Burst
secondo IEC/EN 61000-4-4 kV
impulsi ad alta energia (surge)
secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178

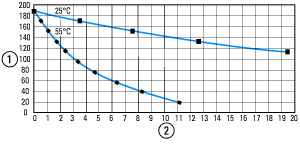

Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
252U067
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione dell'orologio calendario rispetto agli ingressi
Tip. ± 2 (± 0,2 h⁄anno) s/giorno
in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
± 0.02 %
RisoluzioneCampo "S"
5 ms
RisoluzioneCampo "M:S"
1 s
RisoluzioneCampo "H:M"
1 min
Memoria di rimanenza
Cicli di scrittura della memoria di rimanenza
10000000 (10¹⁰) (cicli di lettura-⁄scrittura)
Alimentazione
Tensione nominale d'impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Siemens MPI (opzionale)
Sì
Corrente di ingresso
140 mA a Ue
Interruzioni di tensione
≤ secondo IEC/EN 61131-2
≤ 20 ms
Fusibile
≧ 1A (T) A
Dissipazione [P]
tip. 3.4 W
Ingressi digitali 24 V DC
Numero
12
Ingressi configurabili come ingressi analogici
4 (I7, I8, I11, I12)
Indicazione di stato
LCD-Display
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
verso easyLink: no
verso easyNet: sì
Tensione nominale d'impiego [Ue]
24 V DC
Tensione di ingresso
Stato 0: ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Stato 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) V DC
Corrente di ingresso nello stato 1
I1 - I6, I9, I10: 3.3 (a 24 V DC)
I7, I8, I11, I12: 2.2 (a 24 V DC) mA
Tempo di ritardo
20 (0 -> 1/1 -> 0, soppressione rimbalzi ON)
tip. 0.025 (0 -> 1/1 -> 0, soppressione rimbalzi OFF, I1 - I4)
tip. 0.25 (0 -> 1/1 -> 0, soppressione rimbalzi OFF, I5, I6, I9, I10)
tip. 0.15 (0 -> 1/1 -> 0, soppressione rimbalzi OFF, I7, I8, I11, I12) ms
Lunghezza linea
100 (non schermata) m
Contatore di frequenzaNumero
4 (I1, I2, I3, I4)
Contatore di frequenzaFrequenza di conteggio
≦ 5 kHz
Contatore di frequenzaForma dell'impulso
rettangolare
Contatore di frequenzaRapporto impulso/pausa
1:1
Contatore di frequenzaLunghezza linea
≦ 20 (schermato) m
Contatore incrementaleNumero ingressi di conteggio
2 (I1 + I2, I3 + I4)
Contatore incrementaleFrequenza di conteggio
≦ 3 kHz
Contatore incrementaleForma dell'impulso
rettangolare
Contatore incrementaleSfasamento segnale
90°
Contatore incrementaleRapporto impulso/pausa
1:1
Ingressi contatore rapidiNumero
4 (I1, I2, I3, I4)
Ingressi contatore rapidiLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiFrequenza di conteggio
≦ 5 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Ingressi contatore rapidiRapporto impulso/pausa
1:1
Ingressi digitali 24 V AC
Indicazione di stato
LCD-Display
Ingressi analogici
Numero
4 (I7, I8, I11, I12)
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
verso easyLink: no
verso easyNet: sì
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione
0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realedue dispositivi dalla serie
± 3 %
Precisione del valore realein un singolo apparecchio
±2, (I7, I8, I11, I12) ±0,12 V %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Corrente di ingresso
< 1 mA
Lunghezza linea
≦ 30, schermata m
Uscite analogiche
Numero
1
Separazione galvanica
verso tensione di alimentazione: no
verso gli ingressi digitali: no
verso le uscite digitali: si
verso interfaccia/scheda di memoria: si
verso easyNet: sì
verso easyLink: sì
Tipo di uscita
Tensione DC
Campo di segnale
0 - 10 V DC
Corrente di uscita massima
0.01 A
Resistenza di carico
1 kΩ
Protezione contro sovraccarichi e corto circuiti
Sì
Risoluzione
0.01 V DC analogico
10 Bit (valore 0 - 1023) digitale
Tempo di assestamento
100 µs
Precisione-25 °C/+55 °C
2 %
Precisione25 °C
1 %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Uscite relè
Numero
6
a gruppi di
1
Collegamento in parallelo delle uscite per l'aumento di potenza
Non ammesso
Protezione di un relè di uscita
Interruttore automatico modulare B16 o fusibile 8 A (T)
Separazione galvanica
rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
tra uno e l'altro: sì
verso interfaccia: sì
verso easyLink: sì
verso easyNet: sì
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC
Durata meccanica [Cicli]
10 x 106
Contatti relèCorrente convenzionale termica (10 A UL)
8 A
Contatti relèRaccomandato per carico 12 V AC/DC
> 500 mA
Contatti relèResistente al corto circuito cos ϕ = 1, caratteristica B16 a 600 A
16 A
Contatti relèResistente al corto circuito cos ϕ = 0.5 - 0.7; caratteristica B16 a 900 A
16 A
Contatti relèTensione nominale di tenuta ad impulso Uimpcontatto-bobina
6 kV
Contatti relèTensione nominale di impiego [Ue]
250 V AC
Tensione nominale di isolamento [Ui]
250 V AC
Sezionamento sicuro secondo EN 50178
300 fra bobina e contatto
300 tra due contatti V AC
Potere di chiusuraAC-15, 250 V AC, 3A (600 man/h) [Cicli]
300000
Potere di chiusuraDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]
200000
Potere di aperturaAC-15, 250 V AC, 3 A (600 Man/h) [Cicli]
300000
Potere di aperturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]
200000
Carico lampada a filamento1000 W a 230/240 V AC [Cicli]
25000
Carico lampada a filamento500 W a 115/120 V AC [Cicli]
25000
Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACcon alimentatore elettrico [Cicli]
25000
Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACnon compensato [Cicli]
25000
Carico lampada al neonCarico lampada al neon 1 x 58 W a 230/240 V AC con compensazione convenzionale [Cicli]
25000
Frequenza di commutazioneDurata meccanica
10 x 106
Frequenza di commutazioneFrequenza di commutazione
10 Hz
Frequenza di commutazioneCarico ohmico/lampada
2 Hz
Frequenza di commutazioneCarico induttivo
0.5 Hz
UL/CSACorrente ininterrotta a 240 V AC
10 A
UL/CSACorrente ininterrotta a 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (categoria di impiego)
B 300 Light Pilot Duty
UL/CSAACMassima tensione nominale di impiego
300 V AC
UL/CSAACmax. corrente termica ininterrotta cos ϕ = 1 con B 300
5 A
UL/CSAACmax. potenza apparente di inserzione/disinserzione (Make/Break) cos ϕ = 1 con B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (categoria di impiego)
R 300 Light Pilot Duty
UL/CSADCMassima tensione nominale di impiego
300 V DC
UL/CSADCMassima corrente termica ininterrotta con R 300
1 A
UL/CSADCMassima potenza apparente di inserzione/disinserzione (Make/Break) con R 300
28/28 VA
Tensione di alimentazione UAux
Dissipazione [P]
3.4 W
Rete easyNet
Velocità di trasferimento dati/distanza
1000 Kbit/s, 6 m
500 kBit/s, 25 m
250 kBit/s, 40 m
125 Kbit/s, 300 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 kBit/s, 1000 m
Lunghezze a partire da 40 m sono possibili solo con cavi con sezione rinforzata e con adattatore terminale.
Separazione galvanica
rispetto alla tensione di alimentazione POW: sì
verso gli ingressi: sì
verso le uscite: sì
verso easyLink: sì
verso interfaccia: sì
Terminazione bus (primo e ultimo utente)
Sì
Tecnica di collegamento
RJ45, a 8 poli
Sezione conduttori
Fino a 1000 m, < 16 mΩ/m: 1,5 (AWG: 16)
Fino a 600 m, < 26 mΩ/m: 0,75 - 0,8 (AWG: 18)
Fino a 600 m, < 26 mΩ/m: 0,5 - 0,6 (AWG: 20, 19)
Fino a 400 m, < 40 mΩ/m: 0,34 - 0,5 (AWG: 22, 21, 20)
Fino a 250 m, < 60 mΩ/m: 0,25 - 0,34 (AWG: 23, 22)
Fino a 175 m, < 70 mΩ/m: 0,13 (AWG: 26)
Fino a 40 m, < 140 mΩ/m: 1,5 (AWG: 16)

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
3.4 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / modulo logico (EC001417)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / Modulo logico (PLC) ([email protected] [AKE539014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
corrente di commutazione
8 A
numero di ingressi analogici
4
numero di uscite analogiche
1
numero di ingressi digitali
12
numero di uscite digitali
6
con uscita relè
sì
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
3
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
capacità di ridondanza
no
con display
sì
grado di protezione (IP)
IP20
apparecchio base
sì
ampliabile
sì
apparecchio per ampliamento
no
con temporizzatore
sì
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
sì
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
senza
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
107.5 mm
altezza
90 mm
profondità
72 mm

Approvazioni

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

252X011

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
EASY820-DC-RC 0004520965 256271 IT_256271.pdf 286 Kbytes EASY820-DC-RC 0004520965 256271 IT_256271.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
