EASY820-DC-RC 256271 0004520965 EATON ELECTRIC Module logique,24V DC,12 entr.TOR (4 entr. analog.),6 sort.TO.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EASY820-DC-RC 256271 0004520965 EATON ELECTRIC Module logique,24V DC,12 entr.TOR (4 entr. analog.),6 sort.TO..

EASY820-DC-RC

256271

0004520965

EATON-MOELLER

Module logique,24V DC,12 entr.TOR (4 entr. analog.),6 sort.TOR à relais,1sort. analog, affich.,horloge, extens., easyNet

Relais programmable Easy500 ; 24 V CC ; 12 ED(4EA), 6SR ; Avec écran ; Avec une horloge ; Avec EasyNet

Relais de commande électronique extensible, tension nominale de fonctionnement 24VDC, 12 entrées numériques 24VDC, 4 entrées utilisables comme entrées analogiques, 6 sorties relais, 1 sortie analogique, clavier, écran LCD, minuterie, système de bus easyNet intégré, easyLink, extensible avec entrées et sorties numériques, extensible aux systèmes de bus AS-Interface / PROFIBUS-DP / CANopen / DeviceNet, étiquetage personnalisé du relais de commande avec logiciel d’inscription Éditeur d’étiquettes livraison du relais de commande avec programme utilisateur possible.

Plus de détails


Commande industrielle API > Module logique

Relais EASY programmables et écrans MFD

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Module logique,24V DC,12 entr.TOR (4 entr. analog.),6 sort.TOR à relais,1sort. analog, affich.,horloge, extens., easyNet
Module logique électronique avec possibilité d'extension, tension assignée d'emploi 24VDC, 12 entrées tout-ou-rien 24VDC, 4 entrées utilisables comme entrées analogiques, 6 sorties à relais, 1 sortie analogique, touches de saisie, afficheur à cristaux liquides, horloge, types de bus easyNet embarqué, easyLink, extensible, extensible, marquage individuel du module logique avec le logiciel Labeleditor, possibilité de livraison du module logique avec programme utilisateur

Gamme de livraison

Fonction de base
easy800 (extensible, easyNet)
Description
possibilités d'extension : E/S tout-ou-rien/analogiques et systèmes de bus AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Types de bus easyNet embarqué
Possibilité de marquage laser personnalisé ou de livraison avec programme utilisateur avec le produit EASY-COMBINATION (code 2010781)
Entrées
Tout-ou-rien
12
Dont utilisables de manière analogique
4
Sorties
Nombre de sorties
Relais : 6
Relais : 6 ; analogique : 1
Sorties
7 Nombre
Autres caractéristiques
Horloge temps réel
✔
Afficheur et touches de saisie
✔
Extensions
Possibilité d'extension
Possibilité de mise en réseau (easyNet)
Tension d’alimentation
24 V DC
Logiciel
EASY-SOFT-PRO

Caractéristiques techniques

Généralités
Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Homologations
CSA
UL
EAC
Encombrements (L x H x P)
107.5 x 90 x 72 (6 PE) mm
Poids
0.3 kg
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Sections raccordables
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Résistance climatique
Température d'emploi environnante
selon IEC 60068-2-1, -25 - +55 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Afficheur à cristaux liquides (fiabilité de la lecture)
0 - 55 °C
Stockage [ϑ]
selon IEC 60068-2-1, -2, -14
-40 - +70 °C
Humidité relative
selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations
selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
III/2
Décharges électrostatiques (ESD)Norme appliquée
selon IEC EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B
Transitoires rapides en salves
selon IEC/EN 61000-4-4 kV
Ondes de choc (Surge)
selon IEC/EN 61000-4-5
1 kV (câbles d'alimentation, symétriques)
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178

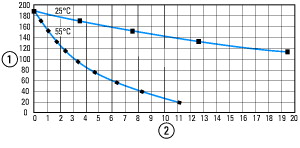

Durée de sauvegarde par piles de l'horloge temps réel
Durée de sauvegarde de l'horloge temps réel
252U067
① Durée de sauvegarde (en heures) en cas de supercondensateur chargé au maximum
② Durée de fonctionnement (années)
Précision de l’horloge temps réel par rapport aux entrées
en moy.± 2 (± 0,2 h⁄année) s/jour
En fonction de la température ambiante, possibilités de variation atteignant jusqu'à ± 5 s/jour (± 0.5 h⁄an)
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Mémoire rémanente
Cycles d'écriture
1012(cycles de lecture/d'écriture)
Alimentation
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Siemens MPI (option)
oui
Courant d'entrée
140 mA sous Ue
Chutes de tension
≤ selon IEC 61131-2
≤ 20 ms
Fusible
≧ 1A (T) A
Puissance dissipée [P]
en moyenne : 3.4 W
Entrées tout-ou-rien 24 V DC
Nombre
12
Entrées utilisables comme entrées analogiques
4 (I7, I8, I11, I12)
Visualisation d'état
LCD-Display
Séparation galvanique
avec l'alimentation : non
entre entrées TOR : non
avec les sorties : oui
par interface/carte mémoire: non
avec easyLink : non
avec easyNet : oui
Tension assignée d'emploi [Ue]
24 V CC
Tension d'entrée
Signal 0 : ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Signal 1 : ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) V CC
Courant d’entrée avec signal à 1
I1 - I6, I9, I10 : 3.3 (sous 24 V DC)
I7, I8, I11, I12 : 2.2 (sous 24 V DC) mA
Temporisation
20 (0 -> 1/1 -> 0, anti-rebondissement ACTIVÉ)
0.025 en moy. (0 -> 1/1 -> 0, anti-rebondissement DÉSACTIVÉ, I1 - I4)
0.25 en moy. (0 -> 1/1 -> 0, anti-rebondissement DÉSACTIVÉ, I5, I6, I9, I10)
0.15 en moy. (0 -> 1/1 -> 0, anti-rebondissement DÉSACTIVÉ, I7, I8, I11, I12) ms
Longueur de câble
100 (non blindé) M
Compteur de fréquenceNombre
4 (I1, I2, I3, I4)
Compteur de fréquenceFréquence de comptage
≦ 5 kHz
Compteur de fréquenceForme des impulsions
Rectangle
Compteur de fréquenceRapport impulsions/pauses
1:1
Compteur de fréquenceLongueur de câble
≦ 20 (blindé) M
Compteur incrémentalNombres d'entrées de comptage
2 (I1 + I2, I3 + I4)
Compteur incrémentalFréquence de comptage
≦ 3 kHz
Compteur incrémentalForme des impulsions
Rectangle
Compteur incrémentalDécalage des signaux
90°
Compteur incrémentalRapport impulsions/pauses
1:1
Entrées de comptage rapideNombre
4 (I1, I2, I3, I4)
Entrées de comptage rapideLongueur de câble
≦ 20 (blindé) M
Entrées de comptage rapideFréquence de comptage
≦ 5 kHz
Entrées de comptage rapideForme des impulsions
Rectangle
Entrées de comptage rapideRapport impulsions/pauses
1:1
Entrées tout-ou-rien 24 V AC
Visualisation d'état
LCD-Display
Entrées analogiques
Nombre
4 (I7, I8, I11, I12)
Séparation galvanique
avec l'alimentation : non
entre entrées TOR : non
avec les sorties : oui
par interface/carte mémoire : non
avec easyLink: non
avec easyNet : oui
Nature des entrées
Tension CC
Plage de signal
0 - 10 V DC
Résolution
0,01 V analogique
0,01 V tout-ou-rien
10 Bit (valeur : 0 - 1023)
Impédance d’entrée
11.2 kΩ
Précision de la valeur réelledeux appareils de série
± 3 %
Précision de la valeur réelleau sein d'un appareil
± 2, (I7, I8, I11, I12) ± 0.12 V %
Temps de conversion analogique/tout-ou-rien
à chaque cycle d'unité centrale ms
Courant d'entrée
< 1 mA
Longueur de câble
≦ 30, blindé M
Sorties analogiques
Nombre
1
Séparation galvanique
avec l'alimentation : non
avec les entrées tout-ou-rien : non
par rapport aux sorties tout-ou-rien : oui
par interface/carte mémoire : oui
avec easyNet : oui
avec easyLink : oui
Type de sortie
Tension CC
Plage de signal
0 - 10 V DC
Courant de sortie max.
0.01 A
Impédance de charge
1 kΩ
Protection contre les courts-circuits/surcharges
oui
Résolution
0,01 V DC analogique
10 Bit (valeur : 0 - 1023) tout-ou-rien
Temps de réponse
100 s
Précision-25 °C/+55 °C
2 %
Précision-25 °C
1 %
Temps de conversion analogique/tout-ou-rien
à chaque cycle d'unité centrale ms
Sorties à relais
Nombre
6
En groupes de
1
Mise en parallèle de sorties pour augmentation de la puissance
Non autorisée
Protection d'un relais de sortie
Disjoncteur de protection ligne B16 ou fusible 8 A (T)
Séparation galvanique
avec l'alimentation : oui
par rapport aux entrées : oui
entre entrées TOR : oui
avec interface : oui
avec easyLink : oui
avec easyNet : oui
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC
Longévité mécanique [manœuvres]
10 x 106
Circuits électriquesCourant thermique conventionnel (10 A UL)
8 A
Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC
> 500 mA
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A
16 A
Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A
16 A
Circuits électriquesTension assignée de tenue aux chocs Uimpcontact-bobine
6 kV
Circuits électriquesTension assignée d'emploi [Ue]
250 V AC
Tension assignée d'isolement [Ui]
250 V AC
Séparation de sécurité selon EN 50178
300 entre bobine et contact
300 entre deux contacts V AC
Pouvoir de fermetureAC-15, 250 V CA, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de fermetureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]
300000
Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]
200000
Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]
25000
Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]
25000
Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]
25000
Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]
25000
Fréquence de commutationNombre de manœuvres mécaniques
10 x 106
Fréquence de commutationFréquence de commutation
10 Hz
Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)
2 Hz
Fréquence de commutationCharge inductive
0.5 Hz
UL/CSACourant ininterrompu sous 240 V AC
10 A
UL/CSACourant ininterrompu sous 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)
B 300 Light Pilot Duty
UL/CSAACTension assignée d'emploi max.
300 V AC
UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300
5 A
UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)
R 300 Light Pilot Duty
UL/CSADCTension assignée d'emploi max.
300 V DC
UL/CSADCCourant thermique ininterrompu max. sous R 300
1 A
UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300
28/28 VA
Tension d'alimentation UAux
Puissance dissipée [P]
3.4 W
Réseau easyNet
Vitesse de transmission/distance
1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 300 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Les longueurs à partir de 40 m ne sont réalisables qu'avec des câbles de section renforcée et un adaptateur de terminaison.
Séparation galvanique
avec l'alimentation POW : oui
par rapport aux entrées : oui
avec les sorties : oui
avec easyLink : oui
avec interface : oui
Résistance de terminaison de bus (premier et dernier participants)
oui
Technique de raccordement
RJ45, 8 pôles
Section des conducteurs
à 1000 m, < 16 mΩ/m : 1,5 (AWG: 16)
à 600 m, < 26 mΩ/m : 0,75 - 0,8 (AWG : 18)
à 600 m, < 26 mΩ/m : 0,5 - 0,6 (AWG : 20, 19)
à 400 m, < 40 mΩ/m : 0,34 - 0,5 (AWG: 22, 21, 20)
à 250 m, < 60 mΩ/m : 0,25 - 0,34 (AWG: 23, 22)
à 175 m, < 70 mΩ/m : 0,13 (AWG: 26)
à 40 m, < 140 mΩ/m : 1,5 (AWG: 16)

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
3.4 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module logique (EC001417)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Module logique ([email protected] [AKE539014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
courant de commutation
8 A
nombre d’entrées analogiques
4
nombre de sorties analogiques
1
nombre d’entrées numériques
12
nombre de sorties numériques
6
avec sortie de relais
oui
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
3
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
avec affichage
oui
indice de protection (IP)
IP20
appareil de base
oui
évolutif
oui
appareil d'extension
non
avec minuterie
oui
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
107.5 mm
hauteur
90 mm
profondeur
72 mm

Homologations

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

252X011

ETIM for 256271 Commande industrielle API (EC001417)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 20.4 V
Type de tension d'alimentation (EF002991) CC
Courant de commutation (EF000188) 8 A
Nombre d'entrées analogiques (EF001994) 4
Nombre d'entrées numériques (EF001995) 1
Nombre d'entrées numériques (EF001992) 12
Nombre de sorties numériques (EF001993) 6
Avec sortie de relais (EF003198) Oui
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'autres interfaces matérielles (EF003027) 3
Avec interface optique (EF003028) Non
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Oui
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Capacité de redondance (EF003156) Non
Avec affichage (EF000458) Oui
Classe de protection (IP) (EF005474) IP20
Appareil de base (EF007279) Oui
Évolutif (EF000119) Oui
Appareil d'extension (EF007163) Non
Avec minuterie (EF000256) Oui
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Oui
Encastrement frontal possible (EF007016) Non
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
certifié pour zone à risque UL classe I (EF017622) Non
certifié pour zone à risque UL classe II (EF017625) Non
certifié pour zone à risque UL classe III (EF017627) Non
certifié pour zone à risque UL division 1 (EF017628) Non
certifié pour zone à risque UL division 2 (EF017629) Non
certifié pour zone à risque UL groupe A (acétylène) (EF017632) Non
certifié pour zone à risque UL groupe B (hydrogène) (EF017633) Non
certifié pour zone à risque UL groupe C (éthylène) (EF017635) Non
certifié pour zone à risque UL groupe D (propane) (EF017636) Non
certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) Non
certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) Non
certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) Non
Largeur (EF000008) 108 mm
Hauteur (EF000040) 90 mm
Profondeur (EF000049) 72 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY820-DC-RC 0004520965 256271 FR_256271.pdf 286 Kbytes EASY820-DC-RC 0004520965 256271 FR_256271.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
