Стандарты и положения
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Размеры (Ш x В x Г)
107,5 x 90 x 72 (6 установочных мест) мм
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
одножильный
0,2 - 4 (AWG 22 - 12) мм2
тонкопроволочный с оконечной муфтой
0,2 - 2,5 (AWG 22 - 12) мм2
Стандартная отвёртка
0.8 x 3.5 мм
макс. начальный пусковой момент
0.6 Нм
Климатические внешние условия
Рабочая температура
согласно IEC 60068-2-1, -25 - +55 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
ЖК индикатор (уверенное считывание)
0 - 55 °C
Хранение [ϑ]
согл. IEC 60068-2-1, -2, -14
-40 - +70 °C
относительная влажность воздуха
согласно IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания
согласно IEC 60068-2-6
постоянная амплитуда 0,15 мм: 10 - 57
постоянное ускорение 2 г: 57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения
III/2
Электростатическая разрядка (ESD)примененный стандарт
согласно IEC EN 61000-4-2
Электростатическая разрядка (ESD)Выход воздуха
8 кВ
Электростатическая разрядка (ESD)Разряд контакта
6 кВ
электромагнитные поля (RFI), согласно IEC EN 61000-4-3
0,8 - 1,0 ГГц: 10
1,4 - 2 ГГц: 3
2,0 - 2,7 ГГц: 1 V/m
Подавление радиочастотных помех
EN 55011 Класс B
Импульсное напряжение
согласно IEC/EN 61000-4-4 кВ
мощные импульсы (скачок напряжения)
согласно IEC/EN 61000-4-5
1 кВ (кабели питания симметричные)
Впуск согласно IEC/EN 61000-4-6
10 В
Измерение воздушных зазоров и путей утечки тока
EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции
EN 50178
Буферизация часов реального времени
Буферизация часов реального времени

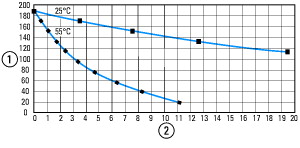

① резервное время (часы) при полностью заряженном суперконденсаторе
② Срок службы (годы)
Точность часов реального времени на входах
тип. ± 2 (± 0,2 ч⁄год) с/день
в зависимости от температуры окружающей среды возможны колебания до ± 5 с./день (± 0,5 ч/год)
Точность воспроизведения реле времени
Точность реле времени (от значения)
± 0.02 %
РазрешениеДиапазон „S”
5 мс
РазрешениеДиапазон „M:S”
1 с
РазрешениеДиапазон „H:M”
1 мин
Циклы записи памяти с остаточной индукцией (минимум)
1012 (циклы чтения/записи)
Номинальное напряжение [Ue]
24 пост. тока (-15/+20%) В
Допустимый диапазон [Ue]
20.4 - 28.8 V DC
Остаточная пульсация
≦ 5 %
Защита от неправильной полярности
да
входной ток
140 мА при Ue
Посадки напряжения
≤ согл. IEC 61131-2
≤ 20 мс
Предохранитель
≧ 1A (T) A
Потеря мощности [P]
тип. 3.4 W
Цифровые входы 24 В пост. тока
Входы используются как аналоговые
4 (I7, I8, I11, I12)
Индикация состояния
LCD-Display
Гальваническое разделение
для электропитания: нет
взаимное: нет
для выходов: да
для интерфейса/карты памяти: нет
для easyLink: нет
для easyNet: нет
Номинальное напряжение [Ue]
24 В пост. тока
входное напряжение
Состояние 0: ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Состояние 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) В пост. тока
Входной ток при статусе 1
I1 - I6, I9, I10: 3,3 (при 24 В пост. тока)
I7, I8, I11, I12: 2,2 (при 24 В пост. тока) мА
Время задержки
20 (0 -> 1/1 -> 0, дребезг ВКЛ)
тип. 0,025 (0 -> 1/1 -> 0, дребезг ВЫКЛ., I1 - I4)
тип. 0,25 (0 -> 1/1 -> 0, дребезг ВЫКЛ., I5, I6, I9, I10)
тип. 0,15 (0 -> 1/1 -> 0, дребезг ВЫКЛ., I7, I8, I11, I12) мс
Длина провода
100 (неэкранирован.) M
Частотный счетчикКоличество
4 (I1, I2, I3, I4)
Частотный счетчикЧастота счета
≦ 5 кГц
Частотный счетчикформа импульсов
Прямоугольник
Частотный счетчикСоотношение импульс-пауза
1:1
Частотный счетчикДлина провода
≦ 20 (экранированный) M
инкрементальный счетчик данныхКоличество входов счетчиков
2 (I1 + I2, I3 + I4)
инкрементальный счетчик данныхЧастота счета
≦ 3 кГц
инкрементальный счетчик данныхформа импульсов
Прямоугольник
инкрементальный счетчик данныхСмещение сигнала
90°
инкрементальный счетчик данныхСоотношение импульс-пауза
1:1
Быстрые цифровые входыКоличество
4 (I1, I2, I3, I4)
Быстрые цифровые входыДлина провода
≦ 20 (экранирован.) M
Быстрые цифровые входыЧастота счета
≦ 5 кГц
Быстрые цифровые входыформа импульсов
Прямоугольник
Быстрые цифровые входыСоотношение импульс-пауза
1:1
Цифровые входы 24 В перем. тока
Индикация состояния
LCD-Display
Количество
4 (I7, I8, I11, I12)
Гальваническое разделение
для электропитания: нет
взаимное: нет
для выходов: да
для интерфейса/карты памяти: нет
для easyLink: нет
для easyNet: нет
Вид входа
Напряжение пост. тока
Зона сигнала
0 - 10 В пост. тока
Разрешение
0,01 В аналоговые
0,01 В цифровые
10 бит (значение 0 - 1023)
Точность фактического значенияДва устройства из серии
± 3 %
Точность фактического значениявнутри устройства
± 2, (I7, I8, I11, I12) ± 0,12 В %
Время преобразования аналоговое/цифровое
каждый цикл ЦПУ мс
Длина провода
≦ 30, экранирован. M
Гальваническое разделение
для электропитания: нет
для цифровых входов: нет
для цифровых выходов: да
для интерфейса/карты памяти: да
для easyNet: нет
для easyLink: да
Тип выхода
Напряжение пост. тока
Зона сигнала
0 - 10 В пост. тока
Выходной ток макс.
0.01 A
Шунтирующий резистор
1 кОм
С защитой от перегрузки и коротких замыканий
да
Разрешение
0,01 В постоянного тока аналоговые
10 бит (значение в диапазоне 0 - 1023) цифровое
Время восстановления
100 µs
Точность-25 °C - 55 °C
2 %
Время преобразования аналоговое/цифровое
каждый цикл ЦПУ мс
Параллельная схема выходов для увеличения мощности
не допускается
Предохранитель выходного реле
Линейный защитный автомат B16 или предохранитель 8 A (T)
Гальваническое разделение
для электропитания: да
для входов: да
взаимное: да
для интерфейса: да
для easyLink: да
для easyNet: нет
Безопасное разъединение согласно EN 50178: 300 В перем. тока
Изоляция базы: 600 В перем. тока
Механический срок службы [Переключения]
10 x 106
Контактыобычный термический ток (10 A UL)
8 A
Контактырекомендовано для нагрузки 12 В перем./пост. тока
> 500 мА
Контактыустойчивый к коротким замыканиям cos ϕ = 1, характеристика B16 при 600 A
16 A
Контактыустойчивый к коротким замыканиям cos ϕ = от 0,5 до 0,7; характеристика B16 при 900 A
16 A
КонтактыНоминальная устойчивость к импульсу Uimpконтактной катушки
6 кВ
КонтактыНоминальное напряжение [Ue]
250 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]
250 В перем. тока
Безопасное разъединение согласно EN 50178
300 между катушкой и контактом
300 между двумя контактами В перем. тока
Включающая способностьAC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]
300000
Включающая способностьDC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]
200000
Отключающая способностьAC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]
300000
Отключающая способностьDC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]
200000
Нагрузка лампы накаливания1000 Вт при 230/240 В перем. тока [Переключения]
25000
Нагрузка лампы накаливания500 Вт при 115/120 В перем. тока [Переключения]
25000
Ламповая нагрузка на люминесцентные лампыЛамповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного токас предвключённым электрическим устройством [Переключения]
25000
Ламповая нагрузка на люминесцентные лампыЛамповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного токабез компенсации [Переключения]
25000
Ламповая нагрузка на люминесцентные лампыЛамповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом [Переключения]
25000
частота переключениямеханические переключения
10 x 106
частота переключениячастота переключения
10 Гц
частота переключенияОмическая нагрузка/ламповая нагрузка
2 Гц
частота переключенияиндуктивная нагрузка
0.5 Гц
UL/CSAТок длительной нагрузки при 240 В перем. тока
10 A
UL/CSAТок длительной нагрузки при 24 В пост. тока
8 A
UL/CSAПерем. ток (AC)Коды оценки управляющего контура (категория применения)
В 300 Лёгкий пилотный режим
UL/CSAПерем. ток (AC)Макс. номинальное напряжение
300 В перем. тока
UL/CSAПерем. ток (AC)макс. ток длительной нагрузки cos ϕ = 1 при B 300
5 A
UL/CSAПерем. ток (AC)макс. кажущаяся мощность при включении/выключении (Make/Break) cos ϕ = 1 при B 300
3600/360 VA
UL/CSAПост. ток (DC)Коды оценки управляющего контура (категория применения)
R 300 Лёгкий пилотный режим
UL/CSAПост. ток (DC)Макс. номинальное напряжение
300 В пост. тока
UL/CSAПост. ток (DC)макс. ток длительной нагрузки при R 300
1 A
UL/CSAПост. ток (DC)макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300
28/28 VA
Потеря мощности [P]
3.4 W
Скорость передачи данных/удаление
1000 кбит/с, 6 м
500 кбит/с, 25 м
250 кбит/с, 40 м
125 кбит/с, 300 м
50 кбит/с, 300 м
20 кбит/с, 700 м
10 кбит/с, 1000 м
Длины от 40 м достижимы только с кабелями с усиленным поперечным сечением и с адаптером подключения.
Гальваническое разделение
для электропитания POW: да
для входов: да
для выходов: да
для easyLink: да
для интерфейса: да
Заглушка шины (первая и последняя карты)
да
Техника присоединения
RJ45, 8.полюсн.
Сечение кабеля
до 1000 м, < 16 мΩ/м: 1,5 (AWG: 16)
до 600 м, < 26 мΩ/м: 0,75 - 0,8 (AWG: 18)
до 600 м, < 26 мΩ/м: 0,5 - 0,6 (AWG: 20, 19)
до 400 м, < 40 мΩ/м: 0,34 - 0,5 (AWG: 22, 21, 20)
до 250 м, < 60 мΩ/м: 0,25 - 0,34 (AWG: 23, 22)
до 175 м, < 70 мΩ/м: 0,13 (AWG: 26)
до 40 м, < 140 мΩ/м: 1,5 (AWG: 16)
