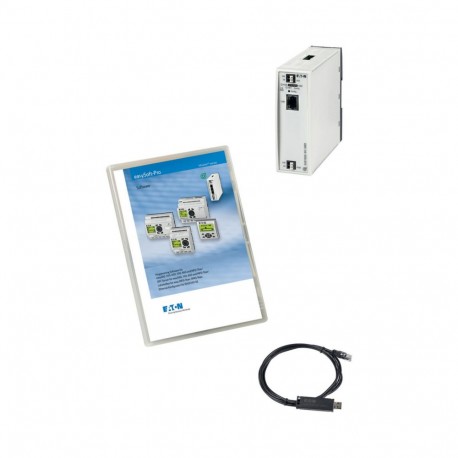

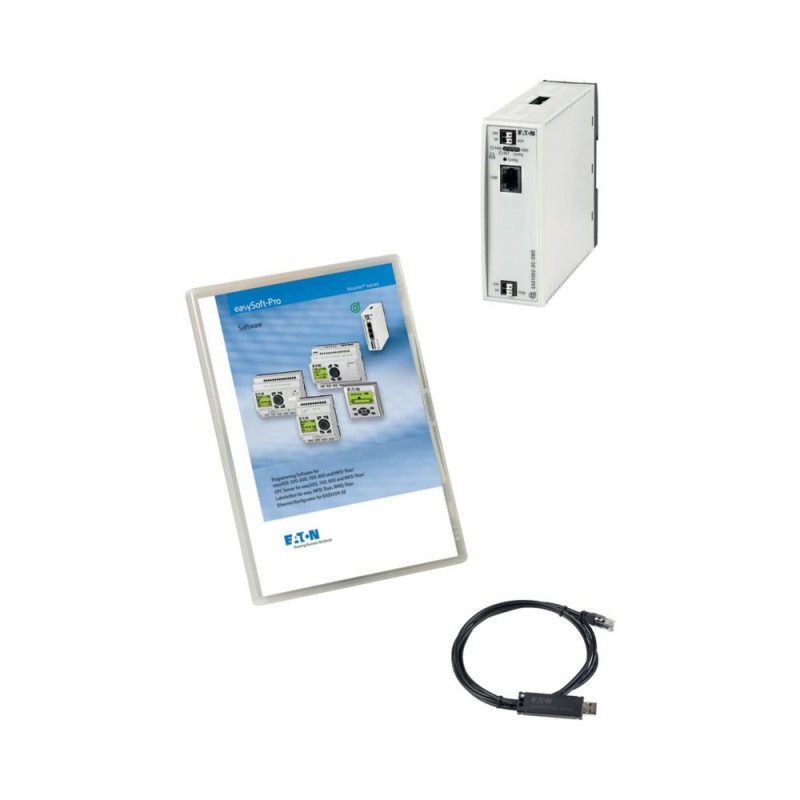

EASY-BOX-802-SWD-USB 158461 EATON ELECTRIC Starter kit, EASY802-DC-SWD, EU4A-RJ45-USB-CAB1 e easySoft-Pro
EASY-BOX-802-SWD-USB
158461
EATON-MOELLER
Starter kit, EASY802-DC-SWD, EU4A-RJ45-USB-CAB1 e easySoft-Pro
Kit di avviamento; Include (EASY802-DC-SWD, EU4A-RJ45-USB-CAB1, EASY-SOFT-PRO)
Starter kit per familiarizzare con l'efficiente tecnologia di connessione di SmartWire-DT e il semplice funzionamento del relè di controllo EASY802-DC SmartWire-DT. SmartWire-DT consente un notevole risparmio di tempo e costi durante la pianificazione, la messa in servizio e la manutenzione. Lo starter kit include il relè di controllo EASY802-DC-SWD con SmartWire-DT, un cavo di programmazione per il collegamento del relè di controllo all'interfaccia USB del computer. il software di programmazione easySoft-Pro su CD, nonché la documentazione e il manuale in formato pdf. Tramite uno SmartWire-DT è possibile commutare fino a 99 moduli SmartWire-DT con un totale di 166 ingressi/uscite.
sistemi di controllo industriali (PLC) > set apparecchi PLC
Relè programmabili e display multifunzione EASY
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Starter kit, EASY802-DC-SWD, EU4A-RJ45-USB-CAB1 e easySoft-Pro
Starter kit per familiarizzare con l'efficiente tecnica di collegamento di SmartWire-DT e la semplicità d'uso del relè di comando EASY802-DC-SWD. SmartWire-DT rende possibile un notevole risparmio di costi e tempo durante la progettazione messa in servizio e manutenzione. Lo starter kit contiene il relè di comando EASY802-DC-SWD con SmartWire-DT, un cavo di programmazione per il collegamento del relè di comando all'interfaccia USB del PC, il software di programmazione easySoft-Pro su CD, la documentazione e il manuale in PDF. È possibile collegare fino a 99 moduli SmartWire-DT con un totale di 166 ingressi/uscite via SmartWire-DT.
Programma di fornitura
Assortimento
Relè di comando easyRelay
Funzione di base
Kit introduttivo
Dissipazione a 24 V DC
max. 5 W
Nota per la dissipazione
Consumo di corrente con 24 V DC (EASY802-DC-SWD)
Dati tecnici
Generalità
Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Approvazioni
CSA
UL
EAC
UL
EAC
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Sezioni di collegamento
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Temperatura ambiente
Temperatura ambiente di servizio
secondo IEC 60068-2-1, -25 - +55 °C
Condensa
Eliminazione della condensa con misure idonee
umidità dell'aria relativa
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni
secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
III/2
Scarica elettrostatica (ESD)Norma applicata
secondo IEC EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Alimentazione
Dissipazione a 24 V DC
max. 5 W
Nota per la dissipazione
Consumo di corrente con 24 V DC (EASY802-DC-SWD)
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / modulo logico (EC001417)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / Modulo logico (PLC) ([email protected] [AKE539014])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
corrente di commutazione
0 A
numero di ingressi analogici
0
numero di uscite analogiche
0
numero di ingressi digitali
0
numero di uscite digitali
0
con uscita relè
no
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
3
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
capacità di ridondanza
no
con display
no
grado di protezione (IP)
IP20
apparecchio base
sì
ampliabile
sì
apparecchio per ampliamento
no
con temporizzatore
sì
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
sì
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
no
categoria secondo EN 954-1
senza
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
35 mm
altezza
110 mm
profondità
125.5 mm
| Caratteristica | Valore |
|---|---|
| elementi funzionali (EF007145) | No |
| apparecchio base (EF007147) | No |
| supporto moduli (EF007138) | No |
| alimentazione elettrica (EF007157) | No |
| modulo d'entrata analogico (EF007137) | No |
| contiene un modulo d'uscita analogico (EF007136) | No |
| modulo d'entrata digitale (EF007142) | No |
| modulo d'uscita digitale (EF007141) | No |
| modulo funzionale (EF007146) | No |
| modulo tecnologico (EF007159) | No |
| modulo di comunicazione (EF007149) | No |
| unità di memoria (EF007156) | No |
| modulo di simulazione (EF007153) | No |
| cavo di connessione (EF007160) | No |
| unità di comando inclusa (EF007139) | No |
| monitor incluso (EF007150) | No |
| software di programmazione (EF007152) | No |
| software di engineering (EF007144) | No |
| software di visualizzazione (EF007161) | No |
| librerie (EF007140) | No |
| documentazione inclusa (EF007143) | No |
| contiene altri componenti (EF007162) | No |
| software preinstallato (EF007484) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY-BOX-802-SWD-USB EASY-BOX-802-SWD-USB 158461 IT_158461.pdf | 176 Kbytes |
|
